Схема паяльної станції

Давно мріяв про паяльної станції, хотів піти і купити - але якось не по кишені мені було. І вирішив зробити сам, своїми руками. Купив фен від Luckey-702. і почав потихеньку збирати по наведеній схемі нижче. Чому вибрав саме цю електросхему? Так як бачив фото готових станцій по ній і вирішив, що вона робоча на 100%.

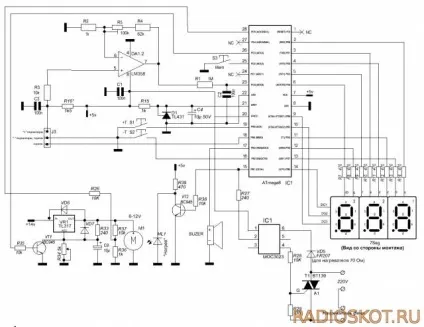

Принципова схема саморобної паяльної станції

Схема проста і досить непогано працює, але є нюанс - дуже чутлива до наведенням, тому бажано навішати побільше кераміки в ланцюзі живлення мікроконтролера. І по можливості зробити плату з симистором і оптопарою на окремій друкованій платі. Але я так не робив, для економії склотекстоліти. Сама схема, прошивка і печатка додаються в архіві. тільки прошивка під індикатор із загальним катодом. Фьюз для МК Atmega8 на фото нижче.

Для початку розберіть ваш фен і визначте на яку напругу у вас коштує моторчик, потім підключіть всі дроти до плати крім нагрівача (полярність термопари можна визначити підключивши тестер). Орієнтовна терморегулятори проводів фена Luckey 702 на фото нижче, але рекомендую розібрати свій фен і подивитися що і куди йде, самі розумієте - китайці, вони такі!

Потім подайте харчування на плату і змінним резистором R5 налаштуйте показання індикатора на кімнатну температуру, потім відпаяти резистор на R35 і подстроечніком R34 відрегулюйте напруга живлення моторчика. А якщо він у вас на 24 вольт, то відрегулюйте 24 вольт. І після цього померяйте напруга на 28 нозі МК - там повинно бути 0,9 вольт, якщо це не так перерахуйте дільник R37 / R36 (для 24 вольта моторчика співвідношення опорів 25/1, у мене 1 кОм і 25 кОм), напруга на 28 нозі 0,4 вольт - мінімальні обороти, 0,9 вольт при максимальній швидкості. Після цього можете підключити нагрівач і якщо знадобиться відкоригувати температуру подстроечніком R5.

Трохи про управління. Є три кнопки для управління: Т +, Т-, М. Перші дві змінюють температуру, натискаючи один раз кнопку значення змінюється на 1 градус, якщо утримувати то значення починають швидко змінюватися. Кнопка М - пам'ять дозволяє запам'ятовувати три значення температури, стандартно це 200, 250 і 300 градусів, але ви можете змінити їх як вам зручно. Для цього треба натиснути кнопку М і утримувати поки не почуєте двічі поспіль сигнал біпера, тоді можете кнопками Т + і Т- змінювати температуру.

У прошивці є функція охолодження фена, кладучи фен на підставку він починає охолоджуватися моторчиком, при цьому нагрівач вимикається і поки не охолоне до 50 градусів моторчик не вимикається. Коли фен на підставці, коли холодний або обороти двигуна менше нормальних допустимих (на 28 нозі менше 0,4 вольт) - на дисплеї буде три рисочки.

Підставка повинна бути з магнітом, бажано сильніше або неодимовим (від вінчестера). Так як в фені є геркон який переводить фен в режим охолодження коли він на підставці. Я поки що ще не зробив підставку.

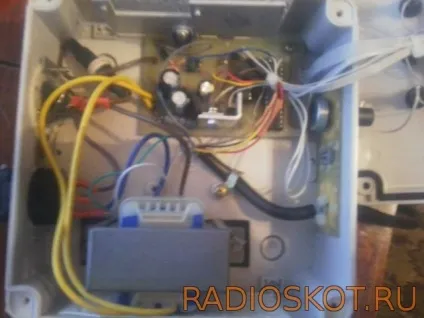

Фен можна зупинити двома способами - кладучи на підставку або скручуючи обертів моторчика до нуля. Нижче фото моєї готової паяльної станції.

Загалом схема, як і передбачалося, цілком розумна - можете сміливо повторювати. З повагою, AVG.
