Призначення і види опалубок для самостійного будівництва

Що таке опалубка

Опалубка являє собою набір деталей для створення форми, в яку далі заливають бетон при будівництві будівель. Вона буває різних видів, і використання того чи іншого варіанту залежить від конструктиву будівлі, використовуваних матеріалів і технологій будівництва. Важливе значення при виборі опалубки грають кліматичні особливості в регіоні будівництва.

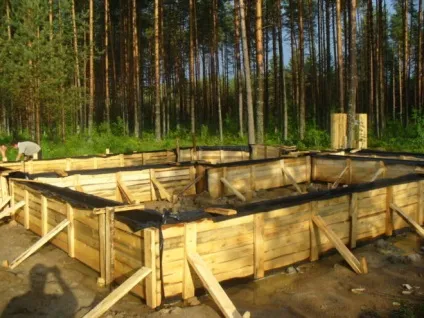

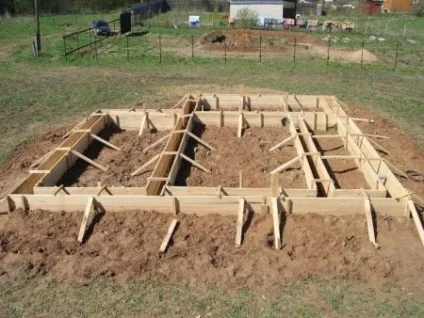

Якісна дерев'яна опалубка дуже популярна серед індивідуальних забудовників

Опалубка для фундаменту

Визначальним моментом для пристрою опорного підстави під будь-яку будівлю є формування опалубки. Кращим матеріалом для опалубки є металевий лист. Він легко монтується, дозволяє отримати рівну поверхню бетону і витримує багаторазове застосування, особливо при зведенні типових будівель. Але за вартістю він доступний тільки великим будівельним організаціям. Для приватного забудовника такий матеріал є дорогим. У заміському будівництві перевага віддається традиційним видам опалубки - дерев'яним або фанерних конструкцій.

Опалубка може бути знімною або незнімної. У другому випадку вона виконує додаткові функції по утепленню або гідроізоляції.

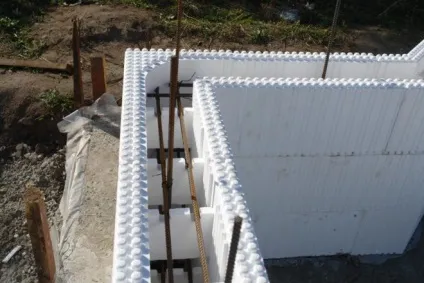

Застосування незнімної опалубки з пінополістиролу дозволяє обійтися без подальшого утеплення і гідроізоляції фундаменту

До будь-якої фундаментної опалубки пред'являються жорсткі вимоги:

• достатня міцність, щоб витримувати високий тиск на стінки від бетонного розчину;
• суворе дотримання розмірів конструкції;
• відсутність щілин між щитами опалубки розміром більше двох міліметрів для запобігання просочування розчину;
• можливість повторного використання (для знімних модифікацій).

Матеріали для опалубки

При проектуванні будівель в числі інших вимог окремо обмовляється вид опалубки для всіх його елементів, які виконуються з бетону.

щитові опалубки

Найбільш популярними є щитові і мелкощітовие вироби.

Каркаси такої конструкції виготовляються з деревини, металу або пластику. Мелкощітовая вважається опалубка у вигляді збірного квадратного або прямокутного щита розміром до трьох метрів і вагою до 50 кілограмів. Ці вимоги пред'являються з міркувань можливості переміщення і монтажу таких деталей вручну.

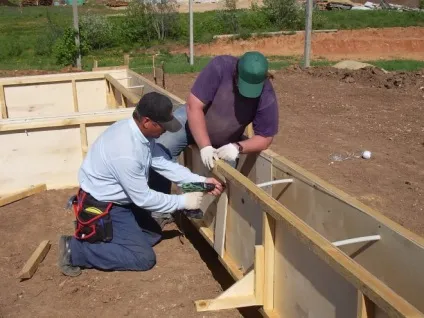

Мелкощітовая опалубка з дерева традиційно пріменятеся в заміському будівництві

У комплект поставки опалубки входять такі деталі:

1. Власне щити - збірні вироби. Їх робоча поверхня повинна бути дуже рівною, щоб забезпечити високу якість виливки. Щити можуть бути різних розмірів, але вони завжди складаються з палуби (ряди дощок, безпосередньо утримують бетонний розчин) і каркаса.
2. Кріпильні деталі - спеціальні фіксатори, замки, перемички і з'єднання на гвинтах.
3. Елементи підтримки каркаса у вигляді укосів, колів і упорів, що дозволяють фіксувати каркас в незмінному вигляді навіть під навантаженням від бетонного розчину.

Мелкощітовая опалубка зазвичай буває знімною. Але останнім часом набуває поширення інше конструктивне рішення. Опалубку виготовляють з пінополістирольних блоків, що виконують також функції тепло- і гідроізоляції. За отвердении бетону такі поверхні не вимагають ніякої додаткової обробки, крім закладення швів.

Мелкощітовая опалубка може виготовлятися з таких матеріалів:

1. Деревина. Дерев'яний каркас відрізняється невеликою вагою і простотою монтажу, що робить його популярним для пристрою фундаментом в індивідуальному будівництві. До недоліків такої конструкції відносять високу адгезію бетону до деревини, через що ускладнюється очищення поверхні від налиплого розчину. Цей недолік долають за допомогою прокладки поліетиленової плівки на стінки опалубки перед заливкою.
2. Сталеві або алюмінієві опалубки. Вони володіють великою вагою, через що в більшості випадків потрібне застосування підйомно-транспортних механізмів при монтажі. Перевагою металевих виробів є висока міцність, що дозволяє значно прискорити монтажні роботи. Опалубка з алюмінію легше сталевий, але і міцності якості її нижче, тому вона вимагає додаткових кріплень. Металеві вироби є багаторазовими, так що в ряді випадків опалубку беруть в оренду на час зведення фундаменту.

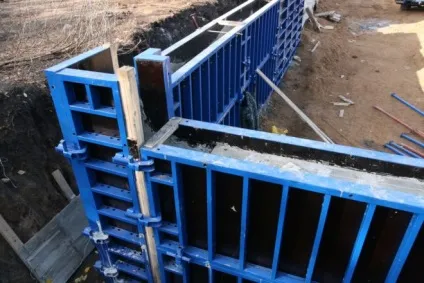

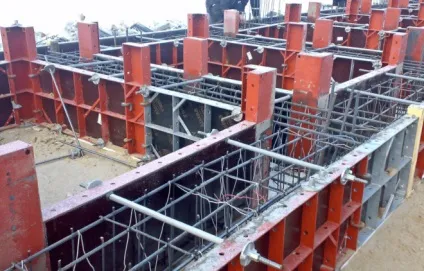

Опалубка зі сталі застосовується на великих об'єктах, тому що вона дозволяє значно прискорити будівельно-монтажні роботи

Опалубка з пластика зазвичай є незнімної. Найпоширеніший варіант - пінополістирольні блоки. Вони мають спеціальні пази для з'єднання один з одним і малу вагу, тому монтаж такої опалубки досить простий. Відносний недолік - висока вартість, але він компенсується збільшенням продуктивності через відсутність необхідності розбирання опалубки, а також утеплення і гідроізоляції фундаменту після закінчення його зведення.

Крупнощитовая опалубка відрізняється від Мелкощітовая тільки розмірами блоків і застосовується найчастіше в промисловому будівництві.

Фотогалерея: крупнощитовая опалубка різних видів

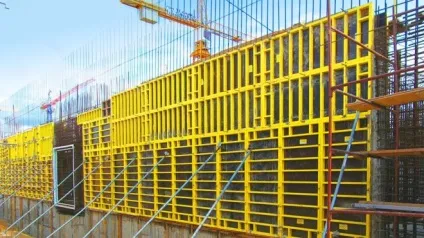

Крупнощитовая опалубка з алюмінію забезпечує високу якість виливки стін Такий каркас дозволяє зібрати опалубку будь-якої форми Крупнощитовая опалубки зазвичай застосовуються в будівництві великих будівель

Опалубка з блоків

Такий каркас для опорного підстави відноситься до швидкомонтованих конструкцій. Якщо мова йде про фундамент, то це зазвичай незнімні каркаси у вигляді сочленяющаяся блоків. Вони можуть бути виготовлені з бетону, арболита, пінополістиролу та інших подібних матеріалів. За формою такі елементи схожі на шлакоблоки, але з наскрізними прорізами. У них і проводиться заливка бетону. Конструкція блоків дозволяє виробляти пошарове армування фундаменту. При цьому прутки арматури розміщуються в спеціально передбачених для цього виїмках.

Оскільки блоки не призначені для демонтажу, їх лицьова сторона може виконуватися з елементами оздоблення.

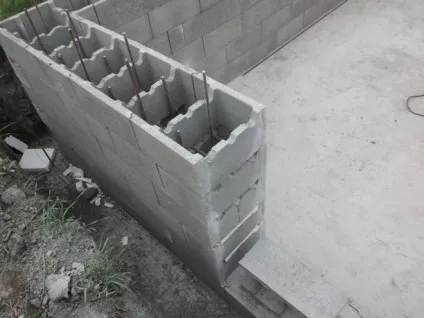

У блокової опалубки передбачені спеціальні місця для установки арматурного каркаса

ковзаючі опалубки

Принцип дії такого каркаса для бетонування полягає в тому, що опалубка постійно переміщається при безперервної подачі бетонного розчину. Вона виготовляється з металу. Переміщається металевий корпус електричними або гідравлічними домкратами. Крім щитів опалубки до складу обладнання входять:

• опорні балки і рами домкратів;
• підвісні лісу для обслуговуючого персоналу;
• внутрішні підмостки для бетонників і арматурників і розміщення насосної станції.

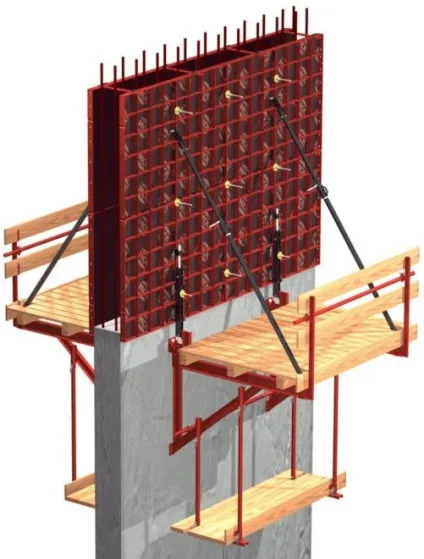

Змінна опалубка має підмостки для розміщення людей і устаткування

Така технологія зведення будівель має ряд переваг і недоліків. До перших відносять такі моменти:

1. Висока швидкість зведення об'єктів: при тризмінної безперервної роботи протягом доби зводиться один поверх.
2. Здешевлення будівництва на величину до 20% в порівнянні з монтажем плит.
3. Можливість настройки оснащення для вирішення конструктивних і архітектурних рішень.

Разом з позитивними сторонами процесу є і ряд недоліків, таких, як:

1. Складність формування армуючих елементів.
2. Неможливість виконувати отвори збільшеного формату.
3. Підвищена трудомісткість виготовлення перекриттів.
4. Висока вартість робіт в умовах морозної погоди.
5. Необхідність застосування розчину підвищеної якості.
6. Залежність від безперервності подачі бетону.

Ряд недоліків усувається застосуванням особливих технологічних прийомів. Так, для забезпечення безперервності заливки і виключення ризику перебоїв в подачі бетону при його приготуванні застосовуються спеціальні добавки, що збільшують термін затвердіння розчину до 18 годин.

Одним з важливих моментів бетонування таким способом є неможливість застосування глибинних вібраторів. При торканні цим інструментом корпусу опалубки відбувається руйнування раніше залитих шарів. Щоб уникнути такого ефекту, застосовується бетон з добавками суперпластифікаторів, ущільнюється під власною вагою.

Технологія будівництва методом ковзної опалубки застосовується при зведенні будівель заввишки не менше 25 поверхів. В іншому випадку вона стає збитковою.

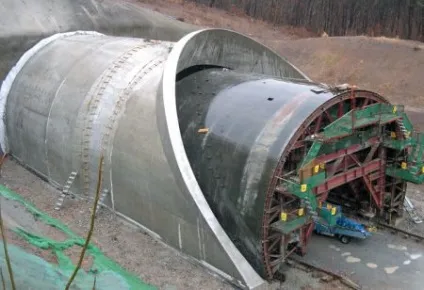

Бетонування склепінням тунелю методом ковзної горизонтальної опалубки ефективно і економічно

об'ємна опалубка

Така конструкція застосовується для будівництва перекриттів на висоті від 1,5 до 20 метрів.

Об'ємна опалубка являє собою споруду, що складається з вертикальних стійок і горизонтальних перемичок, званих ригелями. На нижні, стартові стійки встановлюються домкрати, якими регулюється висота споруди і горизонтальне положення перекриття. У верхній частині на кожну стійку встановлюються спеціальні захвати (унівілкі), в яких розміщуються опорні елементи у вигляді дерев'яних або сталевих балок.

Підставою для установки опалубочного столу є спеціально підготовлена ​​рівний майданчик, на яку встановлюються черевики і домкрати.

Об'ємна опалубка застосовується при зведенні різних об'єктів промислового чи культурного призначення, а також мостів і естакад.

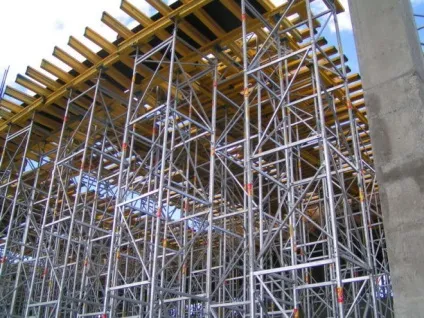

Застосування об'ємної опалубки дозволяє зводити надійні перекриття з будь-якого матеріалу на великій висоті

Знімні і швидкоз'ємні опалубки

Види конструкцій знімних опалубок можуть бути різними за їх призначенням:

• для влаштування фундаментів;
• для відливання стін;
• для спорудження бетонних перекриттів;
• для виготовлення колон.

Основними відмінностями опалубок є поділ їх по застосовуваних матеріалів. Але незалежно від цього, всі вони складаються з декількох основних елементів:

• палубні вироби (щити);
• оперізує каркасне пристрій для складання щитів в коробчатую конструкцію;
• розкоси і упори (розпірки) для додання каркасу міцності і стійкості.

У промисловому будівництві часто використовуються швидкоз'ємні опалубки з металевого листа з ребрами жорсткості. Такі вироби виготовляються на спеціалізованих підприємствах, тому деталі відрізняються високим ступенем сумісності між собою, точністю підгонки і здатністю витримувати багато циклів використання - від 100 до 1000. Тому в будівельному побуті їх часто називають інвентарними.

Швидкознімна опалубка з металу може застосовуватися до 1000 разів

Такі опалубки застосовуються тільки на великих будовах, оскільки їх вартість занадто висока для разового використання при зведенні заміського будинку. Однак є можливість взяти готову опалубку в оренду.

Матеріали для опалубки можуть бути різними, але вони повинні мати досить рівну поверхню. Це може бути ДСП, листової шифер, фанера або профільований лист. Основна вимога - можливість щільного з'єднання елементів опалубки між собою.

Опалубка з водостійкої фанери дозволяє одержати високу якість поверхні стін

Найбільш поширеним матеріалом для виготовлення опалубки і донині є деревина. Використовують стругану дошку товщиною від 10 міліметрів, не пред'являючи особливих вимог до якості. Якщо вона використовується як інвентарна виріб, максимальна кількість циклів застосування становить 30, хоча акуратні будівельники використовують готові щити роками, замінюючи їх у міру вибуття.

Металевий лист в якості опалубки застосовується нечасто через високу вартість. Але цей матеріал є найкращим і, мабуть, єдиним, за допомогою якого можна створювати фундаменти складних криволінійних конфігурацій.

У металевої опалубки можна відлити довговічне будова будь-якої необхідної форми

Найлегший і швидкий спосіб пристрою фундаменту - застосування плит з пінополістиролу.

незнімні опалубки

Будівництво будинку з використанням незнімних елементів каркасу подібно грі з конструктором «Лего». Фундамент і стіни, аж до внутрішніх перегородок, монтуються з блоків або листів пінополістиролу, арболита або бетонних блоків і заливаються бетоном. Перевагою є швидке зведення будівлі і його хороші експлуатаційні характеристики.

Блоки з полістиролу дуже точно з'єднуються між собою, а в період експлуатації об'єкта працюють як утеплювач

пристрій опалубки

Опалубка - тимчасове допоміжне спорудження, що визначає дотримання розмірів, форми і положення в просторі елементів конструкції будівлі, що будується.

Основними частинами опалубки є:

• щити для додання об'єкту проектної форми, забезпечення якості поверхні, розмірів і правильного розташування;
• система кріплення, що забезпечує правильне і незмінне розташування елементів опалубки відносно один одного;
• опорні і підтримуючі деталі, що запобігають деформацію опалубки при заливці бетоном.

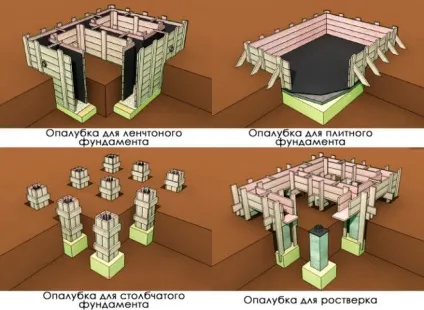

Різні способи пристрою дерев'яного опалубки для заливки якісного фундаменту

Яка Формує каркас повинен забезпечувати досягнення таких результатів:

1. Бути досить міцним, щоб витримувати масу бетону, що заливається в його порожнину.
2. Володіти стійкістю, що не зміщуючись під впливом навантажень.
3. Мати чисту і рівну формує поверхню для отримання якісних площин на готовому об'єкті.
4. Бути герметичним в такій мірі, щоб розчин не протікав при заливці.
5. Забезпечувати мобільність конструкції для можливості швидкого монтажу, зручною перекидання на інший об'єкт і оперативної збірки.
6. Дозволяти багаторазове застосування опалубки на різних об'єктах.

Основними матеріалами для виготовлення опалубки є деревина і її похідні. В останні десятиліття все більш популярними стають різні пластики і композитні матеріали.

При будівництві будівель промисловим способом широко використовуються опалубки з металевого листа. Їх основні переваги визначаються наступними факторами:

1. Висока оборотність, пов'язана з легкістю збірки, установки і розбирання.
2. Хороша якість поверхні відлитих об'єктів.
3. Можливість виготовлення деталей і форм складної конфігурації.
4. Довговічність і багаторазове використання.

Конструктивні особливості опалубок

Розбірний-переставні корпусу збираються з окремих щитових елементів, що скріплюються стяжками, поясами або ребрами із застосуванням гвинтового кріплення.

Елементи опалубки стягуються між собою гвинтовими шпильками і болтами

Технологія застосування опалубки складається з швидкого встановлення, заливки бетоном і швидкого розбирання з подальшою перестановкою в інше місце (звідси походить назва «розбірний - переставна»).

Основними елементами Мелкощітовая опалубки є Г-образні або прямі щити, укомплектовані кріпильними і підтримують пристроями. У порівнянні з крупнощитовая, вони мають вагу не більше 50 кілограмів для переміщення вручну.

Технічна документація

Правила виготовлення і експлуатації опалубних пристроїв регламентуються рядом документів, серед яких:

Привести повний список регламентуючих документів досить складно. ГОСТи і БНіП розроблені для всіх видів і типів опалубок, вони є основним документом для проектувальників таких об'єктів. На їх основі розробляються технологічні процеси, обов'язкові для виконання у виробництві.
