Чи можна організувати опалення приватного будинку власними силами? Так, якщо на руках є докладна схема з розведення системи опалення. Присутній мінімальний досвід роботи з трубопроводом? Тоді ви обов'язково впораєтеся. У цій статті буде розібрана схема опалення одноповерхового будинку. Ми наведемо корисні поради для початківців приватних будівельників. Головне, щоб система була відмовостійкої і дешевої, тоді домашні роботи дозволять заощадити на наймання професійних працівників. Ми розберемо детально однотрубну і двотрубну мережі, а також вивчимо вимоги до опалення приватного будинку.

Вимоги до системи

Щоб все працювало надійно, необхідно дотримуватися таких вимог:

Варто сказати, що пункт «Відсутність залежності від енергії» є актуальним для електрокотлів, так як без електроенергії не зможе ні насос, ні котел. Інші пункти працюють і з таким агрегатом.

Однотрубна система: розбір схеми

Багатий вибір будівельних матеріалів і пристосувань дозволяє підібрати проекти для господарів приватного будинку з різними рівнями доходами. В першу чергу варто розглянути варіант однотрубної системи, так як він вважається найбільш доступним, особливо для одноповерхового будови. У однотрубної мережі вода циркулює природно.

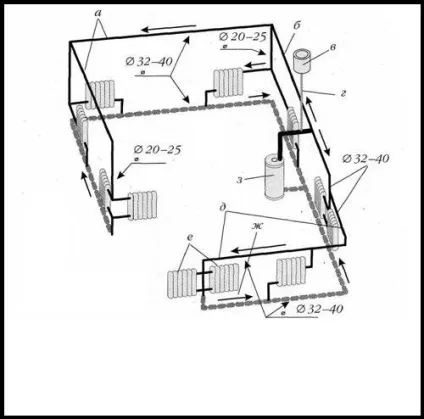

Виглядає схема наступним чином:

Якщо є можливість, варто встановити циркуляційний насос. Він значно підвищить ефективність та дієвість роботи конструкції. Але якщо ваш будинок займає невелику площу, то цей агрегат не обов'язковий до установки. Щоб забезпечити природну циркуляцію, нахил головною труби повинен складати 0.5 сантиметри.

У однотрубної системі містяться наступні елементи:

Проводка.
Трубопровідна розводка.
Котел для нагріву води.
Розширювальний бак.

У однотрубної конструкції є підвиди: радіальний, колекторна, зіркоподібна. Конструкція швидко виконує свою роботу, тому конструкція у неї проста. Насамперед потрібно вибрати для мережі матеріали.

Робота системи проходить наступним чином. Теплоносій (вода) нагрівається від котла, потім через труби він надходить до опалювальних приладів. Далі теплоносій рухається в радіатори, які приймають все тепла. За тією ж схемою теплоносій повертається в котел. Розширювальний бак є крайньою точкою однотрубної системи опалення.

Сьогодні така конструкція вважається найбільш економічною для приватного будинку. Є у системи і несуттєві мінуси. Різниця температури в різних точках - це перший недолік. Наприклад, вода буде набагато холодніше в радіаторі, ніж в котлі. Другим недоліком назвати те, що доведеться перекрити всю конструкцію, якщо потрібні перекрити хоча б одну батарею.

двотрубна мережу

Для одноповерхової споруди можна своїми руками здійснити монтаж двоконтурну мережу опалення. Це більш дорогий варіант, якщо порівняти з попередньою схемою, але при цьому в будинку завжди буде гаряча вода. Суть роботи двухконтурной системи наступна: перший контур використовується для забезпечення гарячою водою, другий - для опалення.

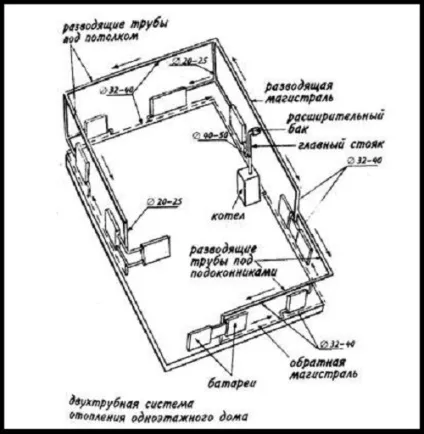

Нижче представлений відмінний приклад двухконтурной мережі, яку можна встановити своїми руками:

По периметру будівлі йдуть два трубопроводи (в житловому приміщенні і під підлогою) - зворотний і подає. Конвектора, радіатори і регістри використовуються в мережі як перемички, які створюють коротке замикання. Теплоносій прагне циркулювати через опалювальні прилади, які розташовані найближче до циркуляційного насосу. Але нам необхідно домогтися, щоб тепло дісталося і далеким приладів. Для цих цілей встановлюють обмежувальні дроселі.

Що стосується мінусів цієї системи, то їх два:

Підвищена небезпека при виконанні розморожування без балансування.
Велика кількість труб системи, які негативно позначаються на економії.
