Схема (обв’язки) підключення газового котла опалення
Газ є самим недорогим, безпечним і високоефективним джерелом теплопостачання. На сьогоднішній день там, де немає централізованих мереж, часто газове опалення використовується як єдиний прийнятний за витратами варіант.
Майже всі котли, що функціонують на зрідженому газі в балонах можна переналагоджувати на споживання звичайного газу. Правильно змонтована схема підключення газового котла і якісне обладнання забезпечать високоефективну і стабільну роботу всієї установки.
Основне про встановлення газових комплексів
Як підключити газовий котел? Монтаж схеми опалення найкраще проводити за допомогою кваліфікованих фахівців. Якщо виконувати роботи по підключенню своїми силами, виробник обладнання анулює гарантійні зобов'язання.
Всі роботи поділяються на кілька основних етапів:
- проектування схеми опалення з газовим котлом;
- монтаж всієї установки;
- під'єднання обладнання до ел. мережі;
- підключення до джерела газопостачання;
- під'єднання до димоходу;
- пусконалагоджувальні роботи, в т. ч. перевірка герметичності всіх з'єднань;
- узгодження пакету документів перед введенням в експлуатацію;
- запуск обладнання в роботу.
Основні правила підключення котла
Перш ніж фахівці розпочнуть проектування, встановлення та підключення газового котла до системи опалення замовник повинен дізнатися основні вимоги щодо його розміщення незалежно від типу установки (настінна або підлоги).
Підлогове обладнання повинно розташовуватися в приміщенні з хорошою вентиляцією. На поверхні, куди буде змонтований котел, розміщується спеціальна прокладка з негорючого матеріалу. У приміщенні рекомендується установка датчика загазованості. Настінний котел і всю систему обв'язки зазвичай підключають в кухні або сантехническом вузлі.
Підключення до електромережі
Для надійної і безпечної роботи обладнання велике значення має якісне підключення газового котла до електромережі. Газова труба і котел повинні розділятися діелектричної вставкою, щоб уникнути появи «стороннього» струму.
Якщо модель котла енергозалежна, то джерело енергії повинен розташовуватися в безпосередній близькості до установки. Правильне підключення газового котла до електромережі проводиться за допомогою автоматичного пристрою, який дозволить у разі потреби швидко вимкнути живлення системи. Щоб підключити котел за допомогою кабелю передбачається автоматичний переривник.
Використання стабілізатора напруги і автоматичних вимикачів дозволить зберігати працездатність електроніки в системі.
Підключення системи до газової труби
Підключення до паливної трубі може бути виконано за допомогою:
- металевої труби;
- гумового шланга в оплетке;
- гофрованого сталевого шланга.
Для підключення схеми опалення до подає паливо трубі найнадійнішим способом для підлогового варіанту є застосування металевої труби. Для підключення настінних установок найчастіше використовують гумові шланги в оплітці. Але з часом гума в шлангу висихає і тріскається, що призводить до витоку газу і заміні з'єднувального шланга. Використання звичайних гумових шлангів заборонено.
Правильніше за все використовувати для підключення сталевої гофрований шланг (сильфонна підводка). Тривалий термін експлуатації і зручність при монтажі - головні переваги такого шланга.
Для герметизації з'єднань шлангів системи до патрубку опалювального агрегату найкраще застосовувати паронітові прокладки, а не гумові, які схильні до деформації і можуть привести до зменшення перетину шланга. Це може привести до падіння потужності установки.
повітряна підводка
Якщо для обладнання із закритою камерою досить установки димоходу або газоходу, то для згоряння газу в котлах опалення з відкритою камерою необхідний ще приплив повітря в приміщення ззовні. Труби та перехідники для димоходів газових схем опалення адаптовані під специфіку роботи таких систем. Металеві труби стійкі до прогорання стінок і конденсату, а пластикові - термостійкі і добре ущільнюються на стиках.

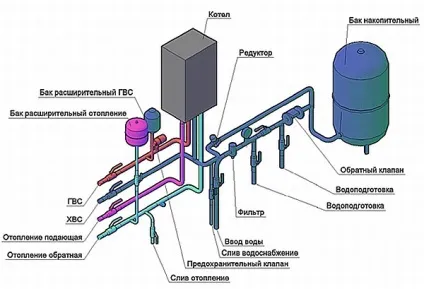

Підключення до системи опалення та водопостачання з підігрівом (ГВС)
Невеликі котли на газі повністю готові до підключення. Котел, пальник, обв'язування і електронні пристрої знаходяться в єдиному корпусі. Для більш потужних агрегатів опалення потрібно докуповувати обладнання з урахуванням специфіки використання.
Серед безлічі схем опалення з газовим котлом можна виділити основні:
- високотемпературна схема (від батарей);
- схема низькотемпературного опалення ( «тепла підлога»).
В основному для опалення використовують високотемпературну схему.
Підключення системи до балонів з газом
При виборі котла для роботи на газі в балонах потрібно віддавати перевагу тій моделі, у якій менше нижній поріг тиску газу при роботі, що дозволить використовувати балони з газом до повного спустошення. Для обігріву будинку в середньому потрібні приблизно 9 балонів газу на місяць.
Для перекладу обладнання на скраплений газ в балонах необхідні:
- заміна форсунки пальника або самої пальника;
- заміна газового клапана.
Як правильно підключити газовий котел до балонів зі скрапленим газом? Без відповідних знань з питання підключення газового котла до балонів може виникнути великий ризик пожежної небезпеки в майбутньому. Знаючи правила пожежної безпеки і зробивши всі запобіжні заходи, фахівець може виконати правильне підключення всієї установки.
Балони з газом можна зберігати вдома в спеціально обладнаному металевому шафі. Але, для безпеки, найкраще шафа з балонами розмістити біля стіни будинку зовні або в котельні.
Не можна розташовувати балони в приміщеннях цокольного поверху або в підвалі. До балонів повинен бути забезпечений безперешкодний доступ. Балони повинні бути прикріплені до стіни спеціальними хомутами. Мають балони в одному метрі від ел. вимикача, плити на газі, радіатора. Особлива увага при розташуванні балонів в приміщенні потрібно звернути на вентиляцію.
Заправляють балони технічним бутаном або сумішшю пропану з бутаном (літній чи зимовій).
Фактори, що впливають на витрату газу в балонах і знижують його до 40%:
- наявність автоматики;
- монтаж датчиків газу в приміщенні з балонами;
- утеплення будинку;
- дотримання режиму температури в приміщенні з балонами;
- придбання якісного газу в балонах.
Для безперебійної роботи всієї установки потрібно чотири - шість балонів зрідженого газу. Один балон завжди знаходиться в резерві.
Магістраль від балонів з газом монтують в кілька етапів:
- установка кріпильних кліпс для газової труби;
- з'єднання колектора і труби;
- введення труби безпосередньо в будинок;
- кріплення труби до газового крану.
Балони підключають до котла через редуктор, який різко знижує тиск в системі опалення. Зріджений газ в балоні, проходячи через редуктор, повертається в первісний стан, після чого спалюється в котлі.
Опалення будинку і водопостачання з підігрівом, побудоване на зрідженому газі в балонах має високий ККД і є повністю автономним. Великою перевагою використання скрапленого газу в балонах вважається можливість запуску системи в будь-який момент. З метою економії і для безпеки рекомендується зменшення подачі газу з балонів або відключення балонів в нічний час.
Недоліки в використанні балонів:
- заміна балонів вручну;
- підвищена вибухонебезпечність балонів;
- необхідність більш ефективної системи вентиляції в приміщенні.
Опалення газом в балонах повинно забезпечуватися постійної його постачанням. З метою заміни і наповнення балонів скрапленим паливом використовують газозаправні станції.

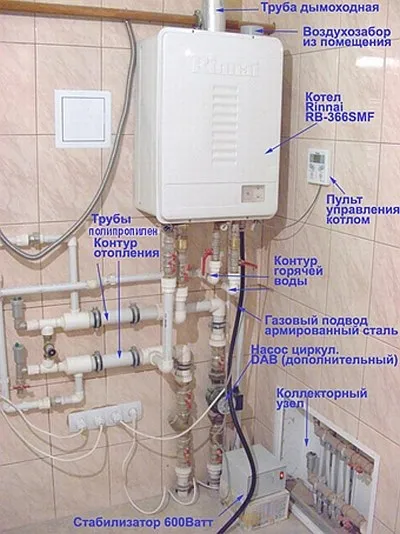

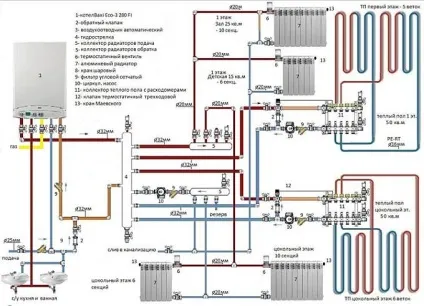

Обв'язка котла опалення
Тривалість, безпеку і ефективність використання системи опалення на газі багато в чому залежить від якості виконання обв'язки газового котла опалення. Обв'язка з'єднує всі складові опалювального комплексу. При грамотному виконанні обв'язки будуть забезпечені всі технічні характеристики обладнання, закладені виробником. Якісна обв'язка сприяє більш ефективному розподілу теплової енергії. Несуттєві порушення при виконанні обв'язки можуть вивести з ладу всю опалювальну установку.
При монтажі обв'язки газового котла з одним опалювальним контуром проблем зазвичай не виникає. Дещо складніше йде справа з обв'язкою двоконтурного котла.
Підключити обв'язку газового котла можна декількома способами:
- обв'язка з природною циркуляцією теплоносія;
- обв'язка з примусовою циркуляцією;
- колекторна класична розв'язка;
- обв'язка з використанням первинно-вторинних кілець.
Найбільш популярним визнаний варіант обв'язки поліпропіленом.
Переваги поліпропіленової обв'язки:
- невисока вартість;
- простота виконання обв'язки;
- відсутність концентрації нальоту і твердих частинок на стінках обв'язки;
- можливість створення контуру обв'язки будь-якої форми.
Обв'язка виконується методом пайки, яка забезпечує хорошу герметичність системи. Виробник гарантує роботу обв'язки поліпропіленом без проблем на протязі 35-40 років.
Основні призначення обв'язки:
- регулювання температури;
- добірка оптимального режиму в роботі;
- усунення ймовірності перегріву всього комплексу.
Плати управління і розпалювання

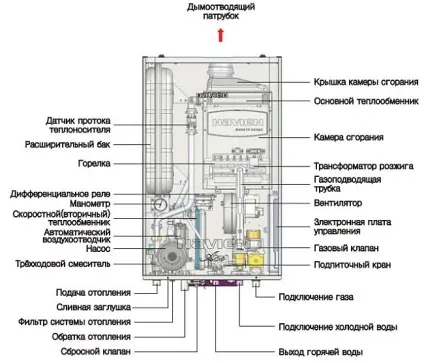

Контроль над усіма процесами і управління роботою газової системи ведеться за допомогою електронної плати управління з дисплеєм, який знаходиться під відкидною панеллю котла. Взаємодія всіх електричних і електронних складових здійснюється за допомогою плати управління. У конденсаційних газових котлах електронна плата може змінювати частоту оборотів вентилятора.
Плата розпалу й контролю за станом полум'я знаходиться поруч з платою управління. У деяких конструкціях плата розпалу підключається до газового клапану. Регулююча електронна плата встановлюється під платою управління. Плата дозволяє проводити обмін даними між користувачем і всієї установкою. Електронна плата видає інформацію про правильну роботу системи, відстежує її підключення і відключення, повідомляє про помилки за допомогою цифрового коду.
