Схема і опис конденсаторного зварювання

Існує кілька способів безшовного з'єднання металевих елементів, але серед всіх особливе місце займає саме конденсаторная зварювання. Технологія стала користуватися популярністю приблизно з 30-х років минулого століття. Стиковка здійснюється за рахунок подачі електричного струму до потрібного місця. Створюється коротке замикання, яке дозволяє розплавити метал.

Переваги та недоліки технології

Найцікавіше, що конденсаторная зварювання може застосовуватися не тільки в промислових умовах, але і в побуті. Вона передбачає використання невеликої за розмірами апарату, який має заряд постійної напруги. Такий прилад може легко переміщатися по робочій території.

З переваг технології слід відзначити:

високу продуктивність робіт;
довговічність використовуваного обладнання;
можливість з'єднання різних металів;
низький рівень тепловиділення;
відсутність додаткових витратних матеріалів;
точність з'єднання елементів.

Однак існують ситуації, коли застосувати зварювальний апарат конденсаторного зварювання для з'єднання деталей неможливо. Це в першу чергу пов'язано з короткочасністю потужності самого процесу і обмеженням по перетину суміщаються елементів. Крім того, імпульсне навантаження здатна створювати різні перешкоди в мережі.

Особливості та специфіка застосування

Сам процес з'єднання заготовок передбачає контактна зварювання, для здійснення якого витрачається певний запас енергії в спеціальних конденсаторах. Її виділення відбувається практично миттєво (протягом 1 - 3 мс), завдяки чому зменшується зона термічного впливу.

Досить зручно здійснювати конденсаторну зварювання своїми руками, так як процес є економічним. Застосовуваний апарат можна підключити до звичайної електричної мережі. Для використання в промисловості існують спеціальні пристрої високої потужності.

Особливу популярність технологія отримала в цехах, призначених для ремонту кузовів транспортних засобів. При проведенні робіт тонкі листи металу не пропалює і не піддаються деформації. Необхідність в здійсненні додаткової рихтування відпадає.

Основні вимоги до процесу

Щоб конденсаторная зварювання була виконана на високому якісному рівні, слід дотримуватися деяких умов.

Тиск контактних елементів на оброблювані деталі безпосередньо в момент імпульсу має бути достатнім, щоб забезпечити надійне з'єднання. Разжимание електродів слід робити з невеликою затримкою, домагаючись тим самим кращого режиму кристалізації металевих деталей.
Поверхня з'єднуються заготовок повинна бути очищена від забруднень, щоб плівки окису і іржа не викликали надто великий опір при впливі електричного струму безпосередньо на деталь. При наявності сторонніх частинок значно знижується ефективність технології.
Як електроди потрібно використовувати мідні стрижні. Діаметр точки в зоні контакту повинен бути не менше ніж в 2-3 рази більше товщини зварюваного елементу.

технологічні прийоми

Існує три варіанти впливу на заготовки:

Конденсаторная точкове зварювання в основному застосовується для з'єднання деталей з різним співвідношенням товщини. Вона успішно використовується в сфері електроніки та приладобудування.
Роликова зварювання являє собою певну кількість точкових з'єднань, виконаних у вигляді суцільного шва. Електроди нагадують обертові котушки.
Ударна конденсаторная зварювання дозволяє створювати стикові з'єднання елементів з невеликим перетином. Перед зіткненням заготовок утворюється дугового розряд, оплавлятися торці. Після зіткнення деталей здійснюється зварювання.

Що стосується класифікації за вживаним обладнання, то можна розділити технологію по наявності трансформатора. При його відсутності спрощується конструкція основного приладу, а також відбувається виділення основної маси тепла в зоні безпосереднього контакту. Основною перевагою трансформаторної зварювання є можливість забезпечення великою кількістю енергії.

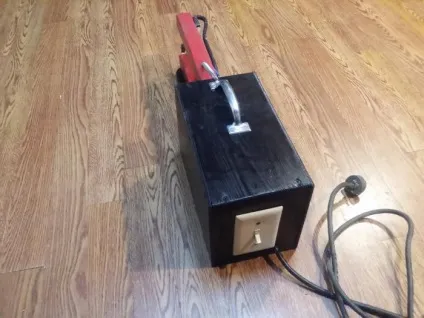

Конденсаторная точкове зварювання своїми руками: схема найпростішого приладу

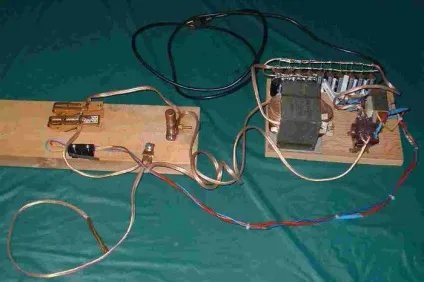

Для з'єднання тонких листів до 0,5 мм або дрібних деталей можна застосовувати нехитру конструкцію, виготовлену в побутових умовах. У ній імпульс подається через трансформатор. Один з кінців вторинної обмотки підводиться до масиву основної деталі, а інший - до електрода.

При виготовленні такого пристрою може застосовуватися схема, при якій первинна обмотка підключається до електричної мережі. Один з її кінців виводиться через діагональ перетворювача у вигляді діодного моста. З іншого боку здійснюється подача сигналу безпосередньо з тиристора, що знаходиться під управлінням пускової кнопки.

Більш потужна конденсаторная зварювання: схема і опис саморобного пристрою

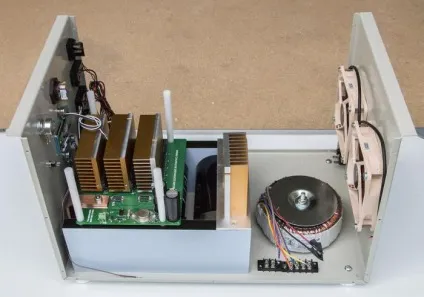

Для збільшення показників потужності доведеться змінити конструкцію виготовляється пристрою. При правильному підході з його допомогою можна буде з'єднувати проводи перетином до 5 мм, а також тонкі листи товщиною не більше 1 мм. Для управління сигналом застосовується безконтактний пускач з маркуванням МТТ4К, розрахований на електричний струм 80 А.

Зазвичай в керуючий блок включаються тиристори, з'єднані паралельно, діоди і резистор. Інтервал спрацьовування налаштовується за допомогою реле, що знаходиться в основному ланцюзі вхідного трансформатора.

Енергія розжарюється в електролітичних конденсаторах, суміщених в єдину батарею за допомогою паралельного підключення. У таблиці можна ознайомитися з необхідними параметрами і кількістю елементів.

Основна трансформаторна обмотка робиться з дроту перетином 1,5 мм, а вторинна - з мідної шини.

Робота саморобного апарату відбувається за такою схемою. При натисканні кнопки запуску спрацьовує встановлене реле, яке за допомогою контактів тиристорів включає трансформатор зварювального блоку. Відключення відбувається відразу після розрядки конденсаторів. Налаштування імпульсного впливу проводиться за допомогою змінного резистора.

Пристрій контактного блоку

Виготовлене пристосування для конденсаторного зварювання повинно мати зручний зварювальний модуль, що надає можливість фіксувати і безперешкодно переміщати електроди. Найпростіша конструкція передбачає ручне утримання контактних елементів. При більш складному варіанті нижній електрод закріплюється в стаціонарному положенні.

Для цього на відповідному підставі він фіксується довжиною від 10 до 20 мм і перетином більше 8 мм. Верхня частина контакту закруглюється. Другий електрод кріпиться до майданчика, здатної рухатися. У будь-якому випадку повинні бути встановлені регулювальні гвинти, за допомогою яких буде здійснюватися додаткове натискання для створення додаткового тиску.

Слід в обов'язковому порядку ізолювати підставу від рухомої майданчика до контакту електродів.

Порядок проведення робіт

Перш ніж буде проведена точкова конденсаторная зварювання своїми руками, необхідно ознайомитися з основними етапами.

На початковій стадії сполучаються елементи готуються належним чином. З їх поверхні видаляються забруднення у вигляді частинок пилу, іржі та інших речовин. Наявність сторонніх включень не дозволить домогтися якісної стикування заготовок.
Деталі з'єднуються один з одним в необхідному положенні. Вони повинні розташовуватися між двома електродами. Після здавлювання до контактних елементів подається імпульс шляхом натискання пускової кнопки.
Коли електричне вплив на заготовку припиниться, електроди можуть бути розсунуті. Готова деталь виймається. Якщо є необхідність, то вона встановлюється в іншій точці. На величину проміжку безпосередній вплив надає товщина приварюється елемента.

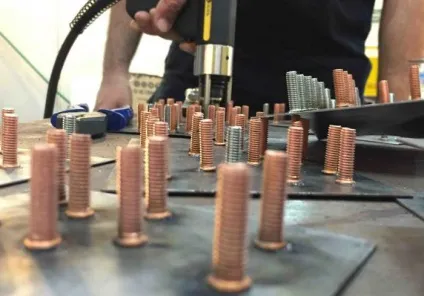

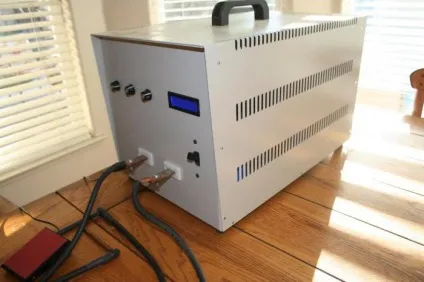

Застосування готових апаратів

Роботи можуть бути проведені з використанням спеціального обладнання. Такий комплект зазвичай включає:

апарат для створення імпульсу;
пристосування для приварки і затиску кріплень;
зворотний кабель, оснащений двома фіксаторами;
цанговий набір;
інструкцію із застосування;
дроти для підключення до електромережі.

Заключна частина

Описувана технологія з'єднання металевих елементів дозволяє не тільки зварювати сталеві вироби. З її допомогою можна без особливої складності стикувати деталі, виготовлені з кольорових металів. Однак при виконанні зварювальних робіт необхідно враховувати всі особливості використовуваних матеріалів.
