Схема для виготовлення своїми руками саморобного металошукача «метелик»
Опис оригінальної конструкції простого металошукача надіслав Струтинський Сміла Андрійович з міста Львів. Конструкцію металошукача «Метелик», своїми руками легко повторити в домашніх умовах, дефіцитні і дорогі деталі не застосовуються.
Особливості металошукача «Метелик»:
- відстань виявлення по повітрю монети 5 коп СССР - 15 см;
- відстань виявлення по повітрю закаточной кришки для консервації - 30 см;
- відстань виявлення по повітрю люка каналізації - 60 см;
- автоматичне підстроювання під грунт;
- за характером звукового сигналу, можна визначити тип металу;
- максимальний струм споживання - 15 мА;
- широкі можливості для удосконалення металошукача.
Принципова схема металошукача «Метелик»
Принцип роботи
Принцип роботи заснований на властивості двох генераторів синхронізувати свої частоти. Обидва генератора абсолютно однакові по конструкції, котушки розташовані в одній площині, відстань між ними дорівнює 10 см. Коли в магнітне поле однієї з котушок потрапляє металевий предмет, відбувається зрив синхронізації і в навушниках з'являється сигнал.
Конструкція і деталі
Більшість деталей і матеріалів можна запозичити з відслужила свій термін апаратури, наприклад для котушок можна взяти провід від відхиляє, або петлі розмагнічування старого телевізора. Там же можна знайти майже всі інші деталі для схеми.
Натисніть для збільшення

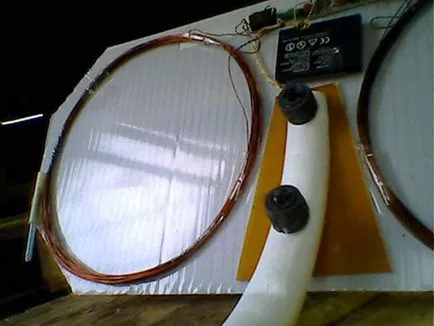

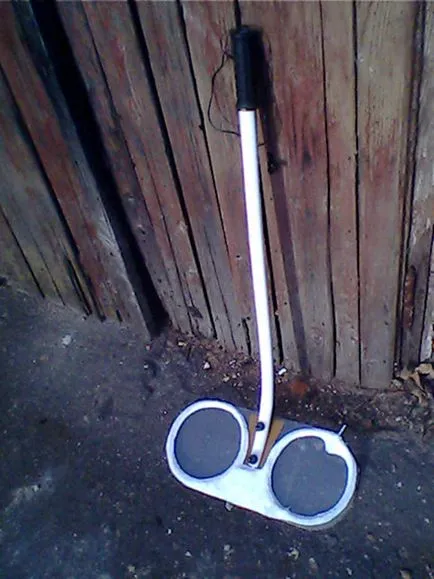

Схема збирається навісним монтажем і разом з котушками (відстань між котушками - 10 см.) Приклеюється масленим лаком до основи, виготовленому з стільникового полікарбонату або фанери товщиною - 8 мм, розміром 20 на 45 см.
Діаметр котушок для металошукача приблизно 20 см. Діаметр проводу 0,3-0,6 мм. 30 витків, від 10 витка - відведення. Обов'язково позначте висновки котушок, щоб потім правильно припаяти. Котушки повинні бути абсолютно однакові.
До основи кріпиться штанга і вузол підстроювання максимальної чутливості. Провід з роз'ємом для навушників простягається всередині штанги нагору. Включення і вимикання металошукача відбувається за допомогою роз'єму для навушників. Коли роз'єм вставлений - металошукач працює, вийняли роз'єм - харчування відключили.

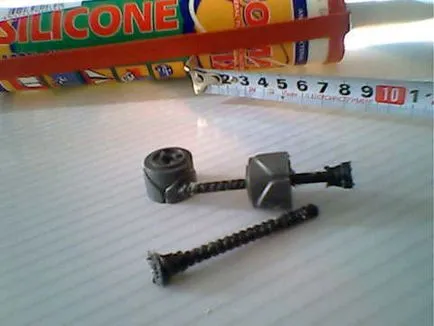

Штанга кріпиться до основи за допомогою пластикових гвинтів від клейових тюбиків, також можна використовувати металеві гвинти з гайками-баранчиками.
Котушки і схему покриваємо меблевим або паркетним масленим лаком. Після висихання лаку покриваємо всі силіконом.
Для настройки металошукача під час пошуку використовується пластикова гайка і гвинт з шматочком фериту або алюмінію (можна взяти каркас від котушки індуктивності). Різьблення змащуємо густим мастилом, щоб обертання було плавним. Вузол підстроювання приклеюється поруч з котушкою.

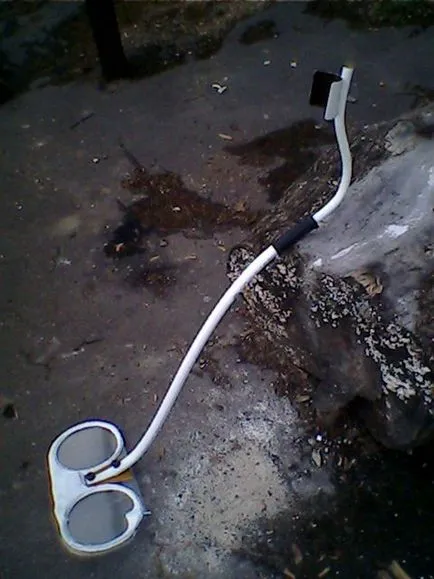

Підлокітник для саморобного металошукача
Для виготовлення підлокітника знадобляться відрізки водопровідної труби зовнішнім діаметром 20 мм і вентиляційної труби діаметром 95мм, два самореза, шматочок тканини і клей. Труба підлокітника вставляється в трубу-штангу металошукача.
Налаштування проводиться до заливки лаком котушок, подалі від металевих предметів. Під'єднуємо навушники. Відразу пищить. Якщо не пищить - помилка в схемі. Або, що буває рідко, генератори синхронізувалися. Беремо листок алюмінію або консервну банку побільше. Підносимо до котушок по черзі. Над однією писк ще вище, над іншою замовкає. На тій котушці, де замовкає, відгинаємо всередину останній виток, поки не замовкне. На будь-яку котушку зверху клеїмо трубочку з ферритом.
Робота з металошукачем «Метелик»
Підключаємо навушники, тим самим включаємо металошукач. Підстроюємо частоту на грань зриву синхронізації. Бажано, щоб в навушниках були чутні клацання, це максимальна чутливість. При пошуку, по різкої зміни частоти сигналу, визначаємо наявність металевого предмета в грунті.
Якщо знайдений предмет, залізний, невеликого розміру, то частота буде зменшуватися аж до зникнення сигналу. Якщо предмет з кольорового металу, або залізний з великою площею поверхні, то частота буде збільшуватися. При пошуку великих предметів, налаштовуємо частоту перед зривом, щоб сигналу не було.
