Шатровий дах своїми руками

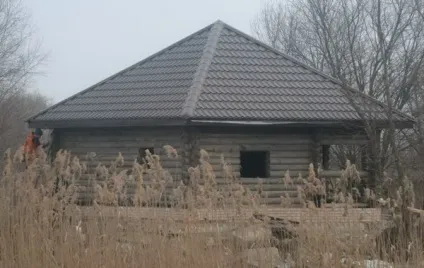

Будь-яке будівництво закінчується установкою покрівельної системи. Те якою буде ця дах, багато в чому залежить від побажань господаря і особливостей майбутньої споруди. У приватних будинках або прибудинкових будівлях (альтанці, літній кухні і т. Д.) Частіше влаштовують шатровий дах. Вона вдало виглядає на будинках у вигляді чотирикутника, багатокутника або мають прямокутну форму. Як виглядають скати покрівлі:

У будинках, стіни яких однакової довжини, дах має 4 ската у вигляді рівнобедрених трикутників;
Багатосторонні будови (бажано з парним числом стін) мають скати у вигляді рівнобедрених трикутників з кількістю рівною кількості стін;
Для прямокутних будинків шатрова покрівля складається з 2 вальм трикутної форми і 2 скатів трапецієподібної форми.

Переваги та недоліки даного виду покрівлі

Краще зберігає тепло в порівнянні з іншими покрівельними системами за умови рівної теплоізоляції;
Дія атмосферних явищ мінімально. Шатрові дахи надійно захищають горищне або мансардне приміщення від задування сильного вітру, покрівельний матеріал при цьому не страждає і опади практично не скупчуються на ній, а скочуються вниз.
Незважаючи на гадану складність конструкції кроквяної системи, дах можна легко побудувати самостійно.

Поряд з перевагами шатровий дах має і недоліки:

Необхідно знати особливості монтажу кроквяної системи;
Маленька корисна площа мансардного поверху.

Підготовчі роботи і монтаж даху

Перш ніж почати монтаж покрівлі необхідно провести розрахунок і дізнатися геометричні параметри і площа даху для того, щоб потім визначити кількість всіх необхідних матеріалів. Для зручності потрібно зробити креслення, який можна буде потім застосовувати при будівництві. Для цього визначаються наступні параметри:

розміри споруди;
Залежно від використовуваного матеріалу для покрівлі, атмосферних опадів і кліматичної зони визначити кут ската (оптимальний варіант - це 30-40 о);
Визначення висоти конькового вузла (у варіанті шатрового даху коник - це точка, в яку сходяться кутові крокви). Для розрахунку використовується Теорема Піфагора;
Останнє що необхідно визначити - довжину крокв і площа всіх скатів. Це зробити буде нескладно завдяки з'ясованим в попередніх розрахунках величинам.

Скати прямокутної шатрового даху будуть з різним кутом нахилу і цей факт необхідно враховувати при розрахунках.

Купівля матеріалів

Провівши всі розрахунки, придбати потрібні матеріали:

Кроквяні балки. У будівництві кроквяної системи застосовуються балки повинні бути виготовлені з одного матеріалу.
Покрівельний матеріал - шифер, металочерепиця та будь-який інший;

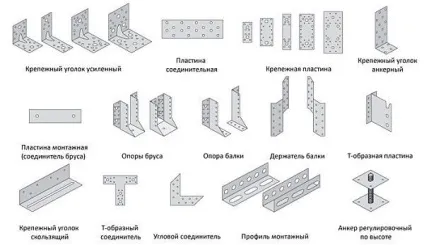

Кріпильні елементи - сталеві скоби, саморізи, цвяхи і т. Д .;
Матеріали для теплоізоляції горищного приміщення - гідро-, пароізоляційні і теплоізоляційний матеріали, ОСБ, гіпсокартон та ін. Листові будматеріали, які будуть використовуватися для фінішної обробки.

Для того щоб шатровий дах своїми руками все ж була змонтована, необхідно пам'ятати і про наявність інструментів, таких як ручна або електрична пила, дриль, болгарка, рубанок, сокиру і молоток.

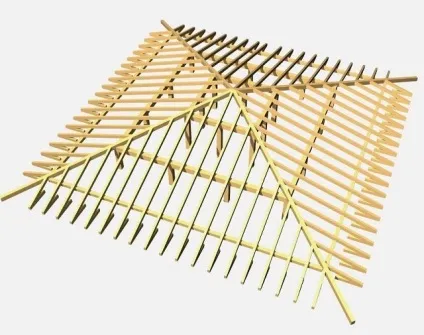

Монтаж системи крокв

Установка відбувається до закладки стелі.

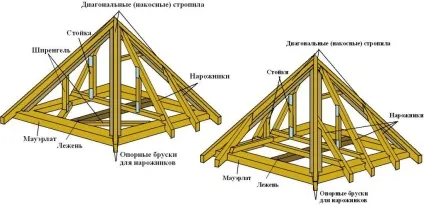

По всьому периметру будівлі укладаються балки (вони називаються мауерлатом), на які потім будуть кріпитися всі крокви. Мауерлат кріпиться за допомогою спеціальних шпильок. Якщо стіни будинку цегляні, то мауерлат розташовується ближче до внутрішньої частини стіни, а між цеглою мауерлатом прокладається гідроізоляційний шар. На внутрішні стіни укладається лежень. Вся ця конструкція покликана рівномірно розподіляти навантаження покрівлі на стіни будинку.
Встановити балки, які будуть використані в якості перекриття.

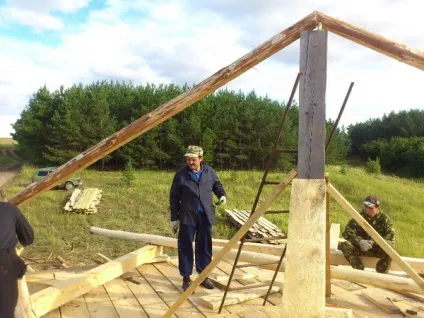

Посередині майбутньої даху встановлюється балка, товщина якої 15х15 см і висота - прийнята висота коника. Її тимчасово необхідно закріпити декількома укосину, які згодом прибираються.
Встановити вальмовиє крокви з боку всіх передбачуваних скатів. Вгорі кроквяні балки прикріплюються за допомогою куточків і цвяхів до коника, а внизу до мауерлату. Після установки вальмових крокв монтуються по всьому периметру «виноси» і встановлюються планки для карнизів.
Монтуються діагональні крокви. Зверху вони кріпляться, як і вальмовиє до коника, а внизу до кута «виносу». Скільки кутів у будівлі стільки і діагоналей необхідно встановити.
Опори бажано встановлювати на несучі стіни і додатково ставити укоси. Ці елементи необхідні для посилення жорсткості покрівлі.
Кріпляться різної довжини нарожнікі. Монтується лати і карнизи.
Після закінчення монтування кроквяної системи та системи обрешітки і контробрешетки необхідно укласти покрівельний матеріал і утеплити дах.

Дотримуючись наведеної інструкції, Ви зможете реалізувати свій проект і побудувати шатровий дах. яка надійно захистить від будь-якої негоди і стане прикрасою будинку.
