Сендвіч труба для димоходу

Про необхідність виведення продуктів згоряння, що з'являються під час роботи котла опалення, каміна або печі знають всі власники приватних будинків. Для цього вони створюють в своєму житлі димохід, по якому завдяки тязі рухаються токсичні речовини. Сучасні виробники випускають безліч варіантів таких виробів. Але особливою популярністю сьогодні користуються сендвіч труби для димаря.

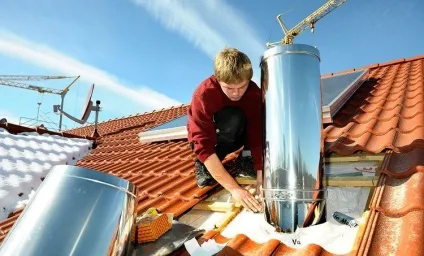

Димохід з сендвіч труб - це просте та вигідне рішення

особливості конструкції

Відповідно до своєї назви, вони складаються з двох труб: внутрішньої і зовнішньої. Труба внутрішня проводиться з нержавіючої сталі. Для виготовлення зовнішньої труби крім «нержавійки» можуть застосовуватися і інші матеріали. Так, наприклад, допускається використання менш дорогий оцинкованої сталі. Звичайно ж, надійність виготовленої з неї димохідної сендвіч труби буде менше. Процес корозії в місці пошкодження цинкового покриття почнеться негайно.

Між трубами присутній шар теплоізоляції. В результаті конструкція димохідних сендвіч труб сприяє ефективному видаленню з топки продуктів горіння завдяки тому, що:

зовнішній контур сендвіч труби для димаря надійно захищений від перегріву шаром теплоізоляції. Таке технічне рішення запобігає утворенню на поверхні зовнішньої труби конденсату.
внутрішній контур відмінно витримує нагрівання до високих температур;
в димоході забезпечується розрідження газів на досить високому рівні і необхідна тяга;
конструкція сендвіч димоходу перешкоджає попаданню вологи на шар теплоізоляції.

Навіть якщо котел не працюватиме якийсь час, в сильний мороз завдяки теплоізоляції труба не покриється льодом і не замерзне. Після того, як топка включиться, тяга з'явиться моментально, що виключає отруєння мешканців будинку чадним газом.

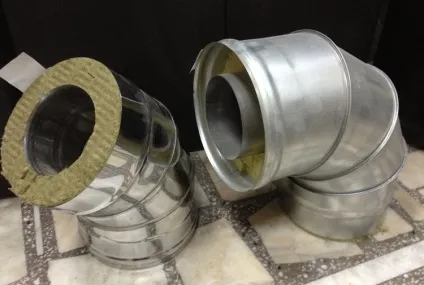

Сендвіч труба має тришарову структуру, в середині знаходиться ізоляційний матеріал

Сьогодні налагоджено виробництво димарів сендвіч багатьох видів, призначених для роботи в різних температурних діапазонах. Відрізняються вони діаметром, а також товщиною теплоізоляційного шару. Тип їх з'єднання може бути байонетним, «містком холоду» і фланцевим. При його виборі необхідно враховувати індивідуальні особливості опалювального агрегату.

Сучасна промисловість випускає також особливий тип нержавіючої димової труби сендвіч, в якості сировини для виготовлення якої використовується жаростійкий сталь. Її монтаж зазвичай виконується при необхідності у відведенні газів від твердопаливних печей і казанів підвищеної потужності.

Плюси і мінуси димохідних труб сендвіч

Як і всім типам труб для димоходу. цим виробам властиві свої переваги і недоліки. Обумовлені вони використанням певних матеріалів, способом монтажу та іншими моментами.

Спочатку мова піде про мінуси. Їх не так вже й багато. Тут варто виділити:

досить високу вартість основних елементів конструкції;
недовгий термін служби. У той час як звичайні цегляні димоходи працюють кілька десятків років, сендвіч труби здатні виконувати покладені на них функції близько 10 ˗ 15 років;
поступове зниження герметичності димоходу. Причина полягає в постійному звуженні-розширенні секцій, що викликаються температурними перепадами.

Плюси набагато вагомішим. Так, наприклад, при монтажі своїми руками сендвіч труб для димоходів не потрібна наявність у виконавця професійних навичок. Достатньо лише керуватися правилами, про які йтиметься нижче.

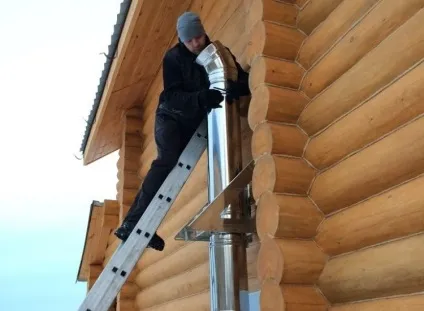

Зробити димохід з сендвіч труби нескладно і це під силу будь-якому майстрові

Крім того, димохід даного типу привабливий за рахунок:

універсальності конструкції. Висновки можуть йти не тільки вгору, але і через стіни;
компактності труб;
багатошаровість перешкоджає осіданню в димоході великої кількості сажі;
труба сендвіч не схильна до впливу з'являються при експлуатації агресивних середовищ, високої температури і хімічно активних продуктів;
такий варіант димоходу - самий пожежобезпечний з усіх існуючих;

При виконанні монтажу будівельна система не є значною перешкоду і тому не обов'язково користуватися послугами фахівців.

Корисно знати! Встановлювати димохідну трубу сендвіч рекомендується всередині приміщення, а виводити його вихідний отвір на дах. Ефективність виведення через стіну набагато нижче, тому такий спосіб застосовується досить рідко. Втім, і цей варіант має право на життя.

Як вибрати

При монтажі димоходу з сендвіч труб своїми руками це питання заслуговує на особливу увагу. Основним критерієм при виборі даних виробів є марка стали, з якої ті зроблені. Вона повинна бути вказана в їх технічному паспорті.

Нижче представлені найбільш часто застосовуються стали і їх особливості з точки зору створення сендвіч димарів своїми руками.

Сталь AISI 430. Це - хромистого-залізна низьковуглецевої нержавіюча сталь. Її основні особливості такі:

добре переносить вплив м'яких корозійних середовищ;
відмінно протистоїть процесу окислення при високих температурах;
сталь стає крихкою при температурі, що наближається до нуля;
свариваемость посередня. Виробляти з неї зварні вироби, що працюють під навантаженням, не допускається.

З технічної точки зору цілком виправданий монтаж таких сендвіч труб для димоходів камінів, печей і твердопаливних котлів малої потужності.

Сендвіч труби виробляються зі сталі різних марок і бувають оцинкованими і нержавіючими

Сталь AISI 304. Даний продукт являє собою аустенитную нержавіючу сталь, що містить нікель і титан. Основні властивості:

відмінна стійкість в м'яких корозійних середовищах;
збереження високої міцності при знижених температурах;
хороша зварюваність.

Монтаж димоходів сендвіч з нержавіючої сталі AISI 304 рекомендований для видалення топкових газів температурою до 300˚С. Це відмінне рішення для газових колонок та котлів.

Сталь AISI 316. Основною відмінністю цієї марки від попередньої є наявність молібдену, що підвищує корозійну стійкість конструкції. Виконання монтажу димаря сендвіч зі сталі AISI 316 буде виправдано, якщо опалювальний агрегат працює на газі, дизельному паливі або на дровах і характеризується великою потужністю.

Сталь AISI 310. Жаростійкість - ось головна перевага цієї марки. Зроблені з неї труби сендвіч витримують нагрівання до 1000˚С. Віддавати перевагу монтажу димаря з сендвіч труб, виготовлених з такої сталі, слід, коли для опалення використовуються вугільні печі та котли, а також агрегати на дровах, торфобрикетах та інше.

Підбирати трубу для димоходу потрібно в залежності від палива, яке споживає піч або котел

Сталь AISI 32 1. Межа жаростійкості цієї марки стали менше і становить 600 ... 800˚С, але вона характеризується підвищеною стійкістю до дії корозії. Здійснювати монтаж виконаних з неї димохідних труб сендвіч рекомендується для печей, що працюють на дровах.

Корисна інформація! Власники приватних будинків, які вирішили встановити димар з труб сендвіч своїми руками, запитують, чи можна визначити марку сталі? Якщо на конструкціях маркування відсутнє, то зробити це, в общем-то, не можна. Але існує одна ознака, що дозволяє визначити хорошу нержавіючу сталь, тобто в якій легуючі добавки присутні в великій кількості - магніти на ній не утримуються. Звичайним сталей притаманні виражені магнітні властивості.

Незважаючи на те, що в конструкції димоходу з сендвіч труб присутній сталь, зводити для неї фундамент не обов'язково.

Не менш важлива характеристика - це товщина утеплювача. Рекомендації по вибору сендвіч труб з урахуванням цього параметра в залежності від використовуваного агрегату представлені в нижерасположенной таблиці.

Тип опалювального
агрегату

Товщина шару утеплювача, мм

Правила монтажу своїми руками димоходу з сендвіч труб

Порядок складання димоходу такого типу через дах передбачає виконання таких дій:

підготовка в стелі і даху необхідних технологічних отворів. Робити це необхідно виходячи з того, що видалення незахищених конструкцій від труби повинно бути не менше 380 мм;
далі встановлюється стартовий модуль (сендвіч сітка), що підвищує ресурс димоходу і його ККД. За умовами монтажу його установка безпосередньо на опалювальний агрегат не допускається;
збірка своїми руками починається таким чином: внутрішні труби по конденсату, зовнішні - по диму. Внутрішня частина вставляється в нижню трубу. Зовнішню частину встановлюйте на зовнішню трубу нижнього модуля. Всі стики при цьому необхідно ретельно обробити приготованим силіконовим герметиком;
проходячи через стельову частину необхідно використовувати азбестову папір, попередньо вирізавши в ній отвір, діаметр якого дорівнює значенню цього параметра труб. Короб для установки засипте крихтою з керамзиту, піноскла або інший наявний у вашому розпорядженні сипучий утеплювач;
для виконання монтажу сендвіч димоходу через дах своїми руками вам знадобиться вузол майстер-флеш. Зовні труби кріпляться саморізами і хомутами.

Щоб сміття і опади не змогли проникнути всередину димоходу, на верхній частині труби встановлюється захисний козирок. Більший сегмент труби повинен знаходитися усередині приміщення. Таке технічне рішення сприяє зведенню до мінімуму рівня тепловтрат.

На дах виводиться лише невелика частина димохідної труби

При монтажі димоходу через дах своїми руками в обов'язковому порядку керуйтеся інструкцією по збірці, що надається виробником.

Важливо! Оснащення димових труб сендвіч повинно включати в себе систему регулювання рівня тяги. Реалізувати її можна монтажем шибера всередині основної труби.

Установка сендвіч труби для димаря своїми руками через стіну

Початкові етапи цієї роботи не відрізняються від установки системи відводу токсичних продуктів згоряння через покрівлю. Однак в подальшому проводити її необхідно з урахуванням деяких нюансів. Перший з них звучить так: при монтажі димоходу з сендвіч труб через стіну прокладати в ній канал можна лише в тому місці, де відсутні комунікації.

місця проходу димоходу через стіну краще заштукатурити, заповнивши попередньо простір теплоізоляційним матеріалом, а не просто закрити захисним кожухом.
проміжок між кріпленнями димоходу становить 60 міліметрів.
проведення труби через стіну своїми руками передбачає зміну її напрямки. Робиться це за допомогою трійника з очисним склянкою. Фіксується він кронштейном.
в місці виведення конструкції через звис покрівлі виконання стикувань сегментів труби між собою не допускається.

При дотриманні всіх необхідних вимог і правил, облаштування сендвіч димоходу своїми руками через стіну відрізняється надійністю і простотою. Але не можна забувати про те, що труби вимагають догляд. Зокрема, щоб виключити замикання диму, їх необхідно регулярно прочищати від сторонніх предметів.
