Саморобний скрайбером - плотницкая риса

Скрайбером - теслярський розмічальний інструмент, що прийшов на зміну межах.

Талановитий український тесля Юрій Милих розробив свій варіант скрайбером, який він назвав плотницький циркуль. За його мотивами і виконана моя саморобка.

Основна причина самостійного виготовлення - дорожнеча цього інструменту (300 - 500 доларів США).

Для виготовлення скрайбером знадобився наступний інструмент:

1. Молоток,
2. Ножівка по металу,
3. Лещата,
4. Болгарка з відрізним і шліфувальним дисками,
5. Зварювальний трансформатор,
6. Дриль,
7. Набір надфілів - напилків,
8. Мітчики і плашки діаметром 6, 8, 10мм,
9. Схил (для настройки вертикальності),
10. Рівень (для настройки горизонтальності).

Скрайбером виготовлений повністю з підручних матеріалів. Обійшовся він мені в 2 долари (ціна гайок і шайб) і два дні витраченого часу.

Ну а тепер, процес виготовлення в картинках.

Ножиці по металу.

Основа пристрою - старі ножиці по металу.

У болтах відрізаємо капелюшки і приварюють до рукояток ножиць. Різьба на кінцях болтів буде служити для кріплення коромисел олівця і опорної голки.

Коромисло для опорної голки.

Опорна голка в зборі з коромислом.

Виготовляємо коромисло опорної голки, саму голку і збираємо конструкцію.

Деталі затиску олівця.

Затиск олівця в зборі.

Для кріплення і фіксації олівця розроблено наступний пристрій. У нього можна вставляти як плотницкий або спеціалізований розмічальний олівець, так і голку.

Для контролю вертикальності або горизонтальності при розмітці використаний старий рівень, у якого вирізана індикаторна частина з бульбашками.

Майданчик кріплення рівня.

Регулювальна планка в зборі.

Регулювальна планка призначена для установки і фіксації розчину (відстань між олівцем і опорної голкою) скрайбером. Для кріплення рівня, до регулювальної планки приварюють майданчик кріплення.

Приварені гайки для затискачів регулювальної планки.

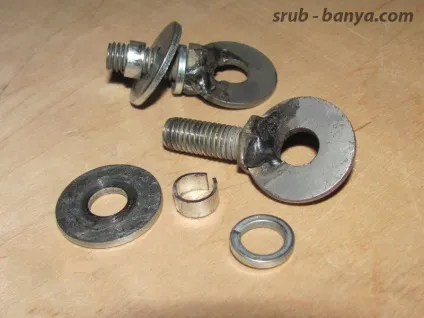

Елементи затиску регулювальної планки.

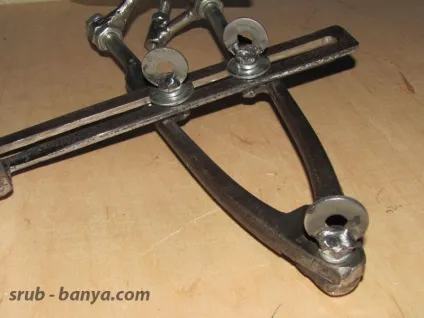

Затискачі на скрайбером.

Для фіксації регулювальної планки до рукояток ножиць приварені гайки М8. Стопоріння відбувається закручуванням затискачів, які виготовлені з болтів М8 і збільшених шайб.

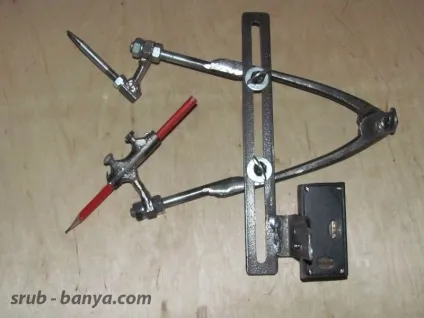

Готовий скайбер, налаштований для вертикальної розмітки.

Готовий скайбер, налаштований для горизонтальної розмітки.

Вид скрайбером зверху.

Фотографії готової конструкції.

Шаблон довжини олівця, викрутка і головка на 10мм.

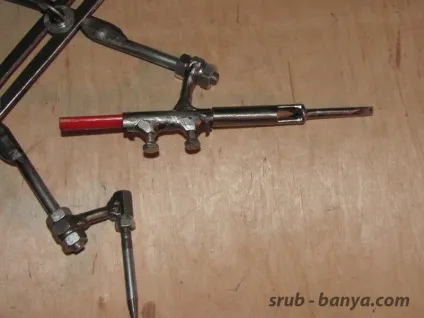

Установка виступає довжини олівця.

В процесі розмітки проблема звичайного олівця - сточування грифеля. Його доводиться постійно жартувати і висувати. Так як настройка скрайбером робилася під певну довжину олівця, то для того щоб при висуненні не помилятися, зроблений спеціальний шаблон (одночасно викрутка і головка на 10мм).
