саморобний плоттер

Саморобний плоттер або як його ще називають - графічний пристрій, зробити своїми руками набагато простіше, ніж, наприклад, ЧПУ верстат або 3D принтер. так як тут не потрібна жорсткість осей X і Y, а замість осі Z можна використовувати звичайну сервомашинки або будь-який інший механізм піднімання і опускання пера.

У плоттер можна переробити будь-який готовий ЧПУ верстат - досить замість фрезера закріпити олівець або фломастер і плоттер готовий. Але, звичайно, саморобні ЧПУ верстати мають досить мале робоче поле і креслити креслення А0 на них не вийде.

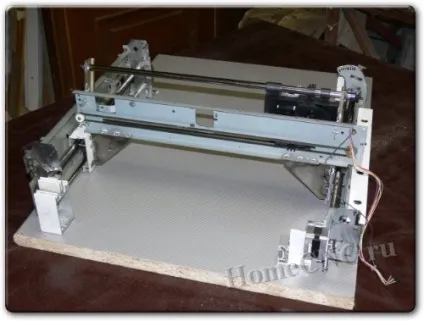

Тому, набагато простіше зібрати готовий плоттер під задачу, тим більше, що його можна зробити з будь-яких деталей, наприклад з деталей старого принтера. як на фотографії нижче.

Як бачите - тут використані готові частини принтерів - каретка і механізм її руху.

Але, можна зробити і саморобний плоттер з будь-якого іншого матеріалу, наприклад - з оргскла.

Це саморобний плоттер має дві осі X і Y, які пересуваються за рахунок крокових двигунів. управління пером здійснюється за допомогою сервомашинки. Все це управляється за допомогою контролера на Arduino, а використовується живлення від блоку живлення на 12 Вольт.

Для чого може стати в нагоді саморобний плоттер? Звичайно ж для використання за прямим призначенням - малювання креслень, адже, не дарма, його так само називають графопостроителем! Так, наприклад, готову курсову роботу можна взяти на сайті 5orka.ru. але друк на лист А0 обійдеться в 350-400 рублів за один креслення. Дипломна робота включає в себе десяток креслень, а це вже пристойна сума яка в кілька разів перевищує вартість саморобного плоттера, якщо ж робити на весь потік - то висновок креслень на папір може перетворитися на невеликий бізнес.

Інструменти для виготовлення саморобного графопостроителя

● Лобзик або фрезер здатний обробити оргскло

● Викрутки, плоскогубці і тд.

Матеріали для виготовлення саморобного плоттера

○ Оргскло (одна сторона не менш потрібного вам розміру в довжину)

○ Невеликий брусок липи

○ 14 болтів і гайок

○ 2 шестереночние передачі для підвищення точності креслення

○ 2 крокових двигуна з високим обертовим моментом

○ 1 шматок хліба борту

○ 1 роз'єм для Arduino (USB-сумісний)

Збірка саморобного плоттера

Для початку збирається основа, це не складно, всі з'єднання на болтах, втім, якщо ви робите не розбірні конструкцію, то можна склеювати діхлоретаном.

При використанні болтів, кріплення виробляється в чотирьох кутах двома гвинтами і гайками. Прорізи під болти і гайки легко можна зробити за допомогою ручного лобзика.

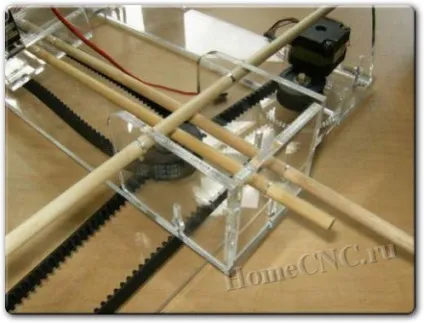

Подивіться, як це виглядає на малюнку.

У верхні отвори вставляються направляючі, по яких буде ходити вісь Y.

Головне домогтися паралельності напрямних.

Так як навантаження немає, то в якості направляючих можна використовувати навіть рівні дерев'яні палиці. Але, краще використовувати алюмінієві трубки або направляючі від принтерів.

Отже, база зібрана.

Тепер збирається каретка, на яку буде встановлений механізм опускання пера саморобного плоттера.

Ось як він виглядає на картинці.

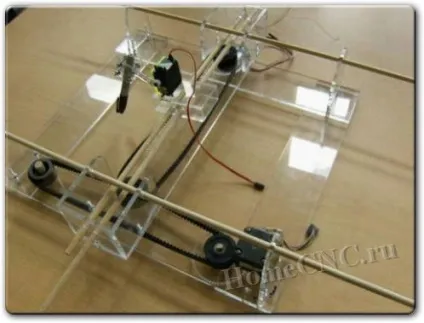

А ось так встановлюється на направляючі.

Кріплення пера, в даному випадку - маркера, так само виконується з Огрскло, ну або будь-якого іншого матеріалу.

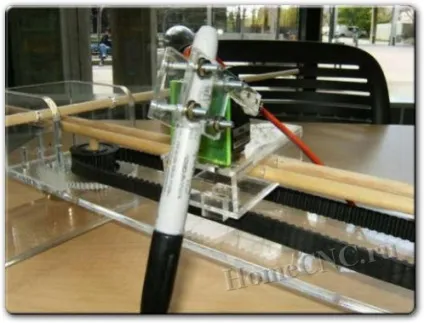

Подивіться на механізм фіксації пера - він простий у виготовленні.

Сервомашинки можна використовувати будь-яку вагою в 16-30 грам.

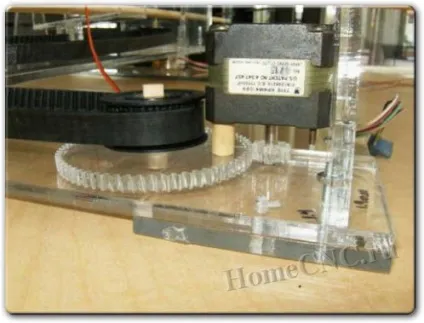

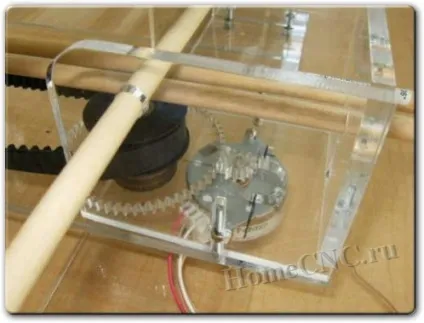

Мотори обертають зубчастий ремінь не безпосередньо, а через знижувальну шестерну передачу, в даному випадку шестерні були вирізані лазером на ЧПУ верстаті, але ви можете взяти готові.

Самі крокові двигуни взяті зі старих принтерів, їх потужності цілком достатньо.

Ось так виглядає саморобний плоттер в зборі.

Як бачите - ніяких проблем у виготовленні плоттера своїми руками немає. Досить тільки бажання і наявності відповідного матеріалу під рукою.
