Саморобний блок управління обігрівачем для ВАЗ 2110-12.

Вступ.
Роботою обігрівача свого автомобіля я був незадоволений. При не до кінця прогрітій машині з обігрівача йшов холодне повітря, при повністю прогрітій спека. При включенні проміжних режимів з температурами 16-28, температура не підтримувалася. Обмовлюся, що параметри всіх вузлів обігрівача були перевірені і відповідали документації. Їдеш по трасі спека, стоїш в пробці холод. Вивчивши безліч матеріалів, я зрозумів, що виправити становище можна лише самому. (Хочеш щось зробити, зроби сам.) Такі проблеми зустрічаються часто. Правда деякі хваляться, що 10 хв. і у них в машині спека, але це теж неправильно. Температура повинна бути комфортною і постійно підтримуватися.

Аналіз.
Щоб підтримувати задану температуру в салоні необхідно підтримувати певну температуру в обігрівач. Для цього я розмістив ще один датчик температури (салонний) безпосередньо в обігрівач і замінив плату управління блоком обігрівача на саморобну.
На платі встановлений мікропроцесор, який і керує забралом грубки. Алгоритм такий, чим більша різниця між температурою в салоні і уставкой (бажаної), тим тепліше повинен йти повітря з печі. Загалом алгоритм складний і описувати його сенсу поки не має.
Розроблена плата вставляється замість штатної в блоці управління обігрівачем (БУО). До вільного висновку колодки блоку підводиться ще пара проводів від датчика температури в обігрівач. Т.ч. в будь-який момент можна замінити БУО на штатний.

Роботи по установці.

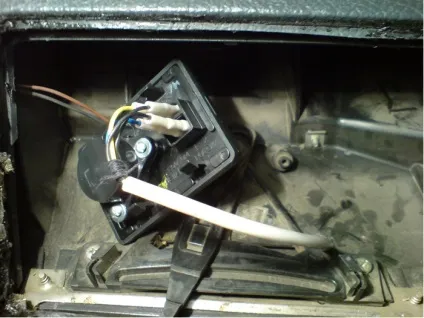

1. Встановити додатковий датчик температури в обігрівач.

Для чого необхідно просвердлити отвір праворуч від важеля управління заслінками.
Приклеїти датчик на двосторонній автомобільний скотч,

так, щоб віконце повітрозабірника датчика визирало з-за ребра грубки.

Вставити дроти з клемами від датчика температури обігрівача в роз'єм БУО.

БУО
Штатна плата БУО виглядає:

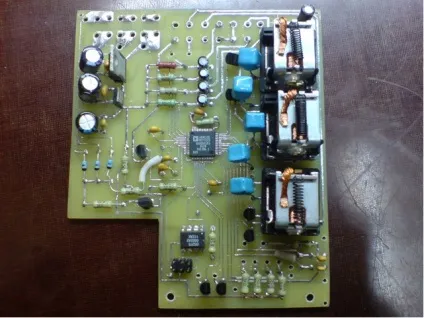

Знову розроблена плата:

Управління здійснюється мікропроцесором AduC832 за допомогою штатних ВАЗ-их реле.

Для налагодження і діагностики розроблена програма для ПК і ноутов, що дозволяє контролювати всі параметри роботи:

Вишлю повну інформацію і прошивку для мікропроцесора, але попереджаю, що самостійно протравить плату під установку мікропроцесора дуже важко (я замовляв). Кому треба, можу виготовити даний пристрій.
