Саморобний дискретний підсилювач
Добрий день, Новомосковсктелі mysku!
Під катом Вас чекає розповідь про саморобний підсилювач потужності на китайському кита.
Після огляду на підсилювач-морквину. вирішив поділиться ще одним китайським китом підсилювача.
Куплений був ще влітку (до речі ціна була $ 29.05), так що невеликий досвід експлуатації немає.
Підсилювач зібраний на парі компліментарних транзисторів Toshiba 2SC5200 + 2SA1943. Потужні транзистори (230V, 15А, в потужному корпусі TO-3), розроблені спеціально для потужних кінцевих каскадів аудіо 100W і більше.
Напруга живлення DC 30-40 В;
Потужність 80Вт (на 8 Ом), 120 Вт (на 4 Ома);
Сигнал / шум> 110 дБ;
Нерівномірність АЧХ в смузі 20 Гц -20 кГц 0,5 дБ;
Посилення 32 дБ;
Швидкість наростання сигналу 30В / МКРС;
Спотворення 0,009% на 1 кГц на 50 Вт;

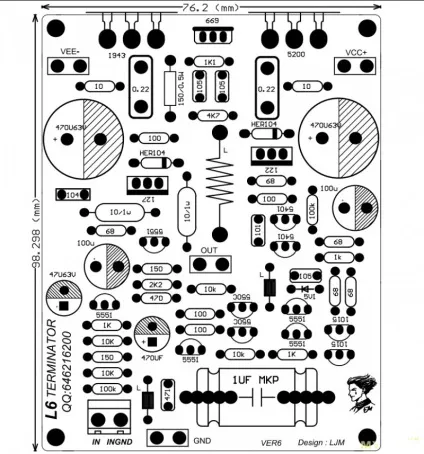

Розміри друкованої плати 76х98 мм.

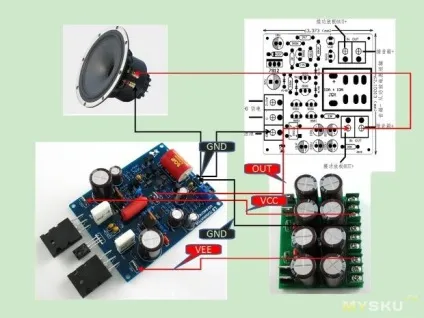

Схема підключення, її китаєць надіслав в листі після покупки.
Так як влітку не планував робити огляд, фото плат підсилювача окремо немає, тільки відразу в зібраному підсилювачі.

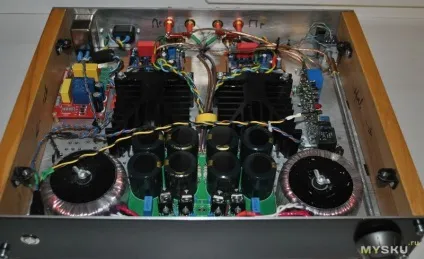

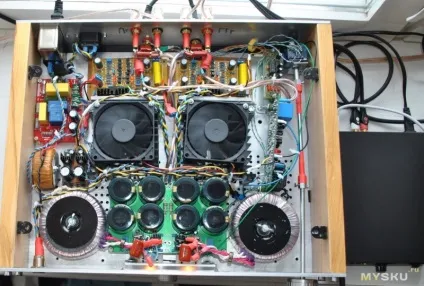

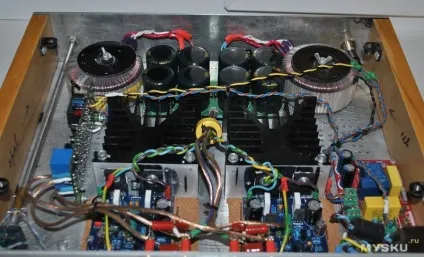

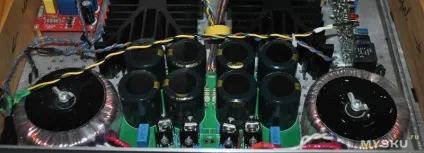

Загальний вигляд зібраного підсилювача без кришки:

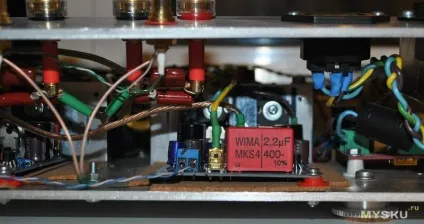

Вхідні конденсатори (комплектні 1 мкФ я поміняв на свої Віма 2,2 мкФ):

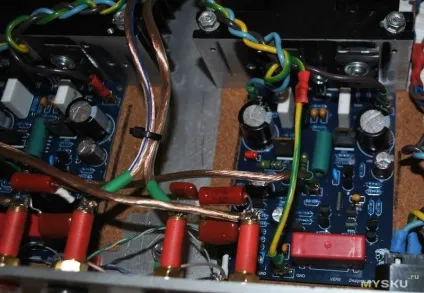

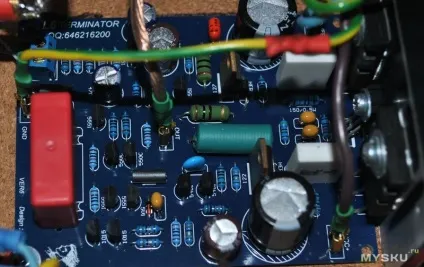

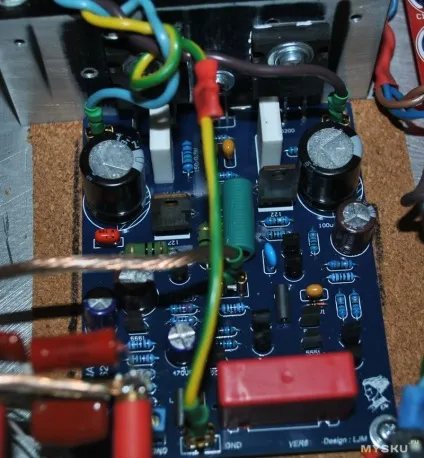

Фото встановлених плат підсилювача:
Транзистори стоять через прокладки з НОМАКОН. а радіатори пов'язані з масивним дном корпусу.
Радіатори такі.

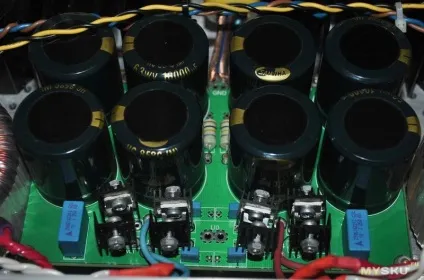

Блок живлення:
2 трансформатора ТТП-100 Вт. на вторинному ринку 25 В / 3,6А.
У харчуванні діоди Шотткі і конденсатори samwha 10000 мкФ на 63В.

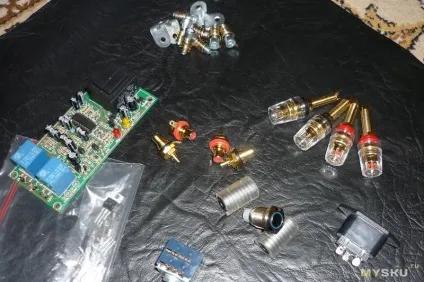

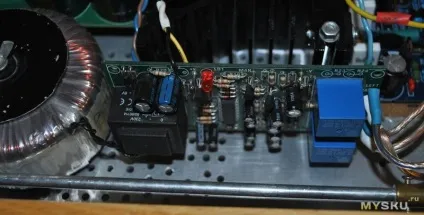

Захист акустики від постійної напруги і підключення / вимикання акустики через реле (з власним трансформатором харчування).
Velleman K4700
Вона на ебей.
Можна купити її покращений клон тут.
Про подовжувач вала регулятора гучності і вихідні роз'єми я вже робив огляд.
Раніше в цьому корпусі стояв цей кит (на парі 2SC5200 + 2SA1943 в класі А), але він мені не сподобався, та й грівся безбожно.
Ось так виглядає зібраний підсилювач:
Корпус з алюмінієвих листів, розкриємо на ЧПУ. Кришку і лицьову панель фарбував автоемаллю з балона.
Кришка тримається на модифікованих куточках.
Бічна панель:
Масив бука під лаком.
