Саморобний діагностичний кабель для гбо і не тільки, 3dx
Коли твоя машина погано їде, постійно тебе ніж щось мучить, то ніякого задоволення від їзди не отримуєш. Поки доїхав до роботи - втомився, їдеш втомлений з роботи - приїжджаєш як вичавлений лимон. А якщо ще і лампа «CHECK» горить - то настрій опускається нижче плінтуса.
За правильним загорілася лампа помилки движка або просто погано їде треба прямувати на СТО. Як показує час і досвід, професіоналів на СТО все менше і менше. Є звичайно ще діди мотористи, на слух визначають ступінь обтиску головки блоку, але що вони зроблять з розумною електронікою сучасних авто? Правильно, треба їхати на комп'ютерну діагностику. І Вам дуже пощастить якщо попадеться тлумачний діагност зі знанням будови двигуна внутрішнього згоряння.
Вирішив розібратися сам. Погуглити і прочитавши форуми перевірив всі датчики - працездатні. А як перевірити правильну роботу ГБО - це питання. А відповідь така: потрібен кабель і програма в ноутбуці. Газові мізки Tamona Tgstream-PM, ось така коробочка:
Купувати фірмовий шнур - жаба душить, що не фірмовий теж не хотілося. А раптом не підійде, чекати потрібно і грошей теж варто. Погуглити той же гугл, вичитав, що можна зробити з дата кабелю від старої мобілки. Цікаво, кабель від мобілки підходить до контролера ГБО. Як виявилося контролер ГБО спілкується з ПК по протоколу UART (в простолюдді rx-tx. А де взяти дата кабель від мобіли? Років 10 тому було де, а зараз? Буквально за наступним посиланням пошукача пропонують зробити кабель з китайського свистка TTL to USB. У мене на жаль такого немає, користуюся USB ISP.
Як виявилося, серед автолюбителів немає радіоаматорів, тому і накидав цю статейку. Все ріжуть кабелю від мобілок, замовляють саме «спеціалізовані» перехідники. АЛЕ! Всі сучасні радіоаматори знають про існування платформи Arduino. Зокрема Arduino UNO програмується і спілкується з ПК просто по голому USB шнурку, при цьому саме по протоколу UART. Підійде будь-яка Ардуінка яка шиється без програматора, на платі якої розпаяний чіп CH340T.

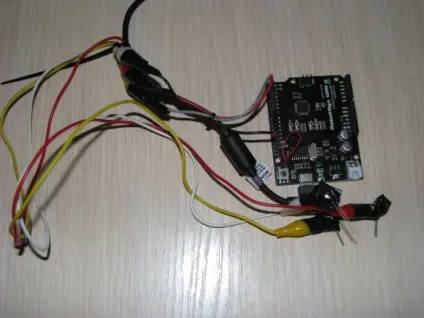

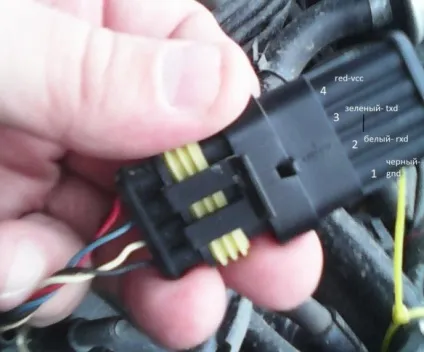

Збираємо на коліні наш шнур. Хвилина роботи паяльником, нам треба закоротити лапку ресет на землю, відключаючи тим самим мікроконтролер і по суті отримуємо той же TTL to USB. Підключаємо до пінам rx, tx і gnd дроти. Шукаємо в інтернеті терморегулятори дігностіческій роз'єму вашого ГБО. У мене Tamona Tgstream-PM і ось її роз'єм (роз'єм тато):

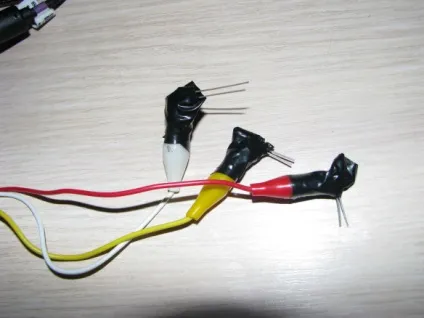

Такого раз'емчіка у мене, звичайно, не було. Я взяв крокодили-перемички, одним кінцем «вкусив» за дроти від Ардуіно, іншим за майбутній штекерок, який буде вставлятися в роз'єм. У ролі штекерка виступає світлодіод. Його дві лапки грають роль пружних контактів. Все оголеності ізолюю на швидку руку ізоляційною стрічкою.

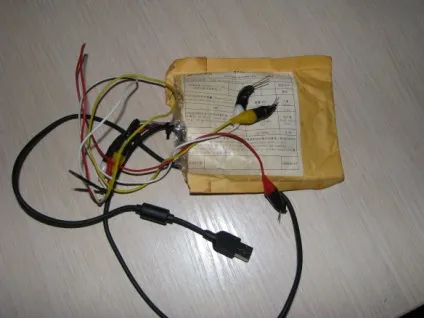

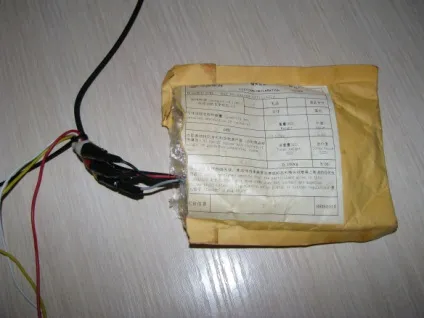

Пхає нашу плату в корпус, що б не коротнуло. Ну ось і все, кабель готовий!
Шукаємо і вантажимо потрібний софт. Для ГБО Tamona качаємо тут. для іншого ГБО доведеться Вам самим пошукати. Драйвер для Ардуіно на китайському чипі CH340T качаємо тут. там і інструкція хороша по його установці.

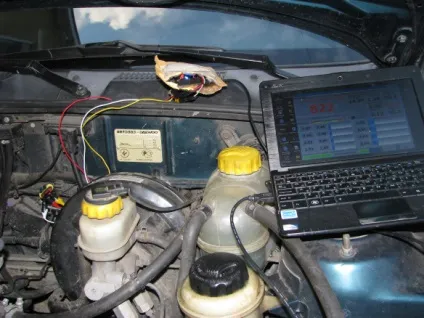

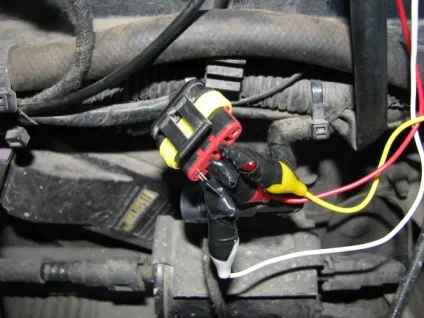

Тепер підключення до авто. У блоці управління Tgstream роз'єм програмування суміщений з роз'ємом кнопки управління. Від'єднуємо його. насамперед включаємо запалювання і шукаємо плюсової провід, знайшли +12 і міцно міцно забуваємо про нього, ні в якому разі нічого в нього не пхає, а то можемо спалити навіть ноутбук. +12 можна тимчасово заткнути сірником або шматочком зубочистки, на всякий випадок. Далі шукаємо землю в роз'ємі і підключаємо до неї землю Ардуіно. Потім підключаємо rx і tx відповідно до знайденої схемою або методом наукового тику, їх можна міняти місцями і все буде норм. Про правильність підключення свідчить сигнал про час з'єднання програмі настройки ГБО.
Ну ось власне і весь кабель для діагностики та програмування ГБО. А вже як налаштовувати газову систему шукайте в інтернеті, тут я вам не порадник. Скажу тільки, що за підказками і рекомендацій з інтернету, мені вдалося домогтися відмінної роботи автомобіля на газу в порівнянні з попередніми установками криворуких майстрів.
У підсумку, я витратив цілих 0 грошей і 15 хвилин ручної роботи на пайку і упаковку проводів. Конструкція красою не блищить, але якщо треба прям зараз і безкоштовно, то цілком зійде. В голові, звичайно, зародилася думка зробити нормальний кабель. Для цього доведеться замовити TTL to USB свисток і роз'єм з Китаю. Як пише інтернет, роз'єм підходить від бензонасоса автомобіля ВАЗ.
