Саморобний чпу верстат з принтерів
Сьогодні розмова піде про виготовлення саморобних ЧПУ верстатів зі старих принтерів в яких використовуються крокові двигуни.
Характеристики ЧПУ верстата зібраного своїми руками.
Робоче поле: 160х240х70 мм.
Різка. фанера до 15 мм, стеклотекстолит до 3 мм, пластики, дерево і так далі.
Гравірування: включаючи кольорові метали.
Швидкість обробки: 2 мм / сек.
Як бачите - не дивлячись на скромні розміри і використання малопотужних крокових двигунів саморобний ЧПУ верстат цілком працездатний не тільки для модельних справ, але для цілком серйозної роботи.
В основі конструкції саморобного ЧПУ верстата лежать 4 фанерних квадрата, дно і боковини 37х37 см, задня стінка верстата 34х37, передня 9х34. Товщина листа фанери 15 мм.
Креслення ЧПУ верстата під Math3 можна скачати в кінці статті.
З'єднується коробка верстата за допомогою саморізів 3х40, для з'єднання засверливают отвори 2.5 мм свердлом в 7 мм від краю.
Як напрямні по осі Y використовуються алюмінієві куточки. Для кріплення куточка на бічних стінках вибирається паз глибиною 2 мм в 3-х см від дна. Паз дозволить легко прикрутити куточок без перекосів. Фіксація куточків виконується за допомогою саморізів через центральну грань.
Куточки використовуються по 20 мм. Довжина - 34 см. Дюралеве куточка вистачає на 300 годин роботи верстата, потім їх можна змінити.
Для робочого столу використовуються куточки довжиною 14 см. На них кріпляться 3 підшипника 608ZZ - 2 зверху і 1 знизу. Кріплення здійснюється за допомогою болтів М8х25. Тут потрібно дотримати співвісність - робочий стіл повинен рухатися по напрямних легко і без зусиль.
На висоті 5 см від дна ЧПУ верстата сверлится отвір діаметром 22 мм для мотора осі Y, в передній стінці отвір робиться глибиною 7 мм під опорний підшипник ходового гвинта.

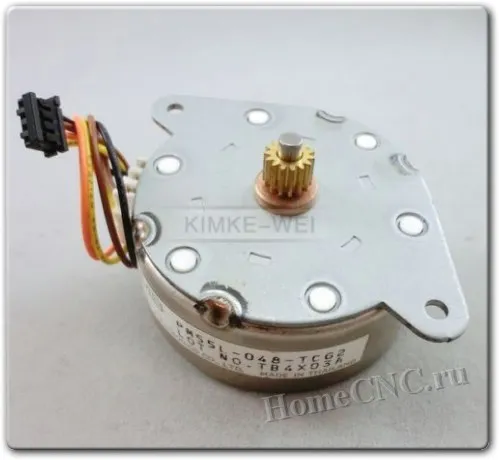

Мотори використовуються від принтерів, беріть ті принтери, в яких стоять крокові двигуни, на фотографіях нижче їх приклади.
Ходовий гвинт - звичайна будівельна шпилька М8. З'єднання двигуна зі шпилькою через саморобну муфту, дивіться їх приклади в статті Як зробити саморобну муфту для ЧПУ верстата. Як гумової трубки використовується старий радянський шланг від душу, всередині у нього саме гума, а не пластик, як у сучасних.
Ходова гайка - звичайна подовжена гайка М8, в ній просвердлені отвори діаметром 2.5 мм і нарізана різьба М3 - для кріплення гайки до осі.
Ось X збирається на сталевих напрямних від принтерів. На них надягають штатні каретки з ті ж принтерів, вони мають бронзові втулки. Працюють не гірше саморобних, рекомендую прочитати статтю Напрямні для саморобного ЧПУ верстата. там є і інші варіанти виготовлення.
Тепер про вісь Z.
Напевно це найскладніше місце у виготовленні саморобного ЧПУ верстата подібного типу. Для підстави використовується фанера товщиною 6 мм.
Напрямні - стандартні від принтерів, їх діаметр 8 мм.

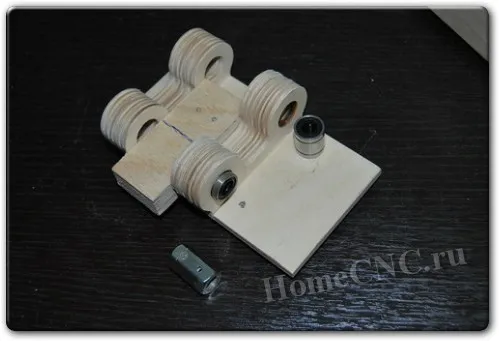

Дерев'яні деталі склеюються між собою клеєм "ПВА Столяр", в них вклеюються на епоксидку лінійні підшипники. Можна вставити бронзові втулки від кареток, але, краще не розмінюватися на дрібниці.
Ходова гайка - та ж сама, подовжена з отвором під гвинт, її теж можна прихопити на епоксидний клей.

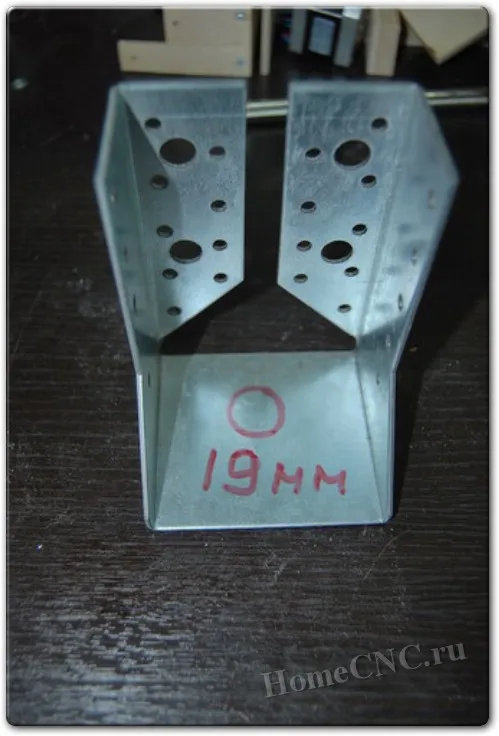

Так, як в якості шпинделя буде використовуватися дремель, то держатель для нього легко виготовити з кронштейна для дощок шириною 80 см. Купити такий кронштейн можо в магазині будівельних товарів.
У нижній частині сверлится отвір діаметром 19 мм - під висновок дремеля.

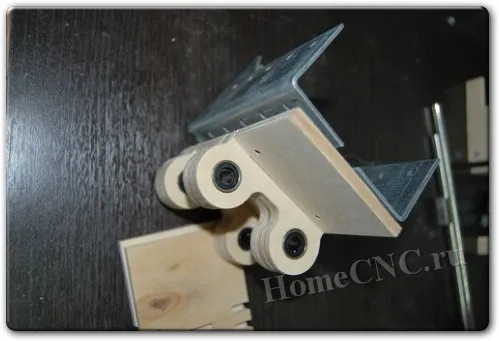

Кронштейн закріплюється за допомогою саморізів на підставі осі Z, не забудьте просвердлити отвори перед закручування саморізів!

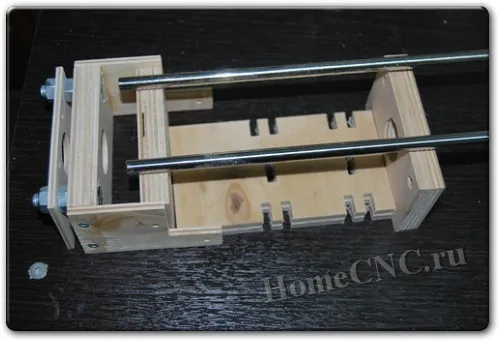

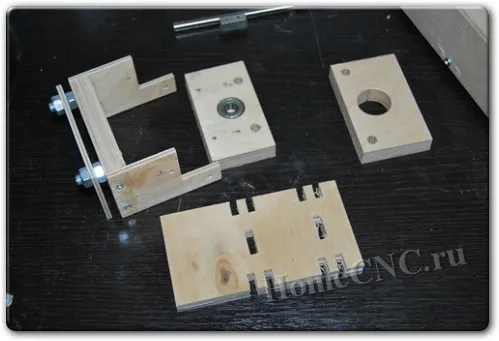

База каретки Z випилюється з фанери товщиною 15 мм і має наступні розміри:
Розміри основи 150х90 мм
Верх і низ 90х50 мм

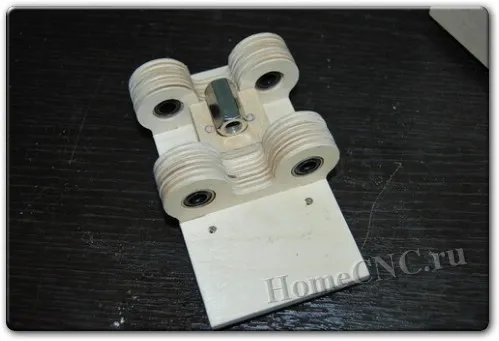

У середній частині верхньої заготовки сверлится отвір глибиною 7 мм для опорного підшипника 608ZZ. Все це можна побачити на фотографії вище.
Для установки напрямних свердлити отвори і конструкція збирається наступним чином.

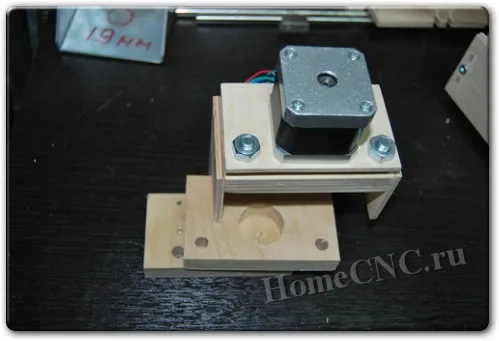

Платівка зверху - це власник крокової двигуна, як і на осі X і Y - можна застосувати двигун від принтера.
Тепер залишається тільки зібрати вісь Z разом з власником дремеля і встановити в саморобний ЧПУ верстат.

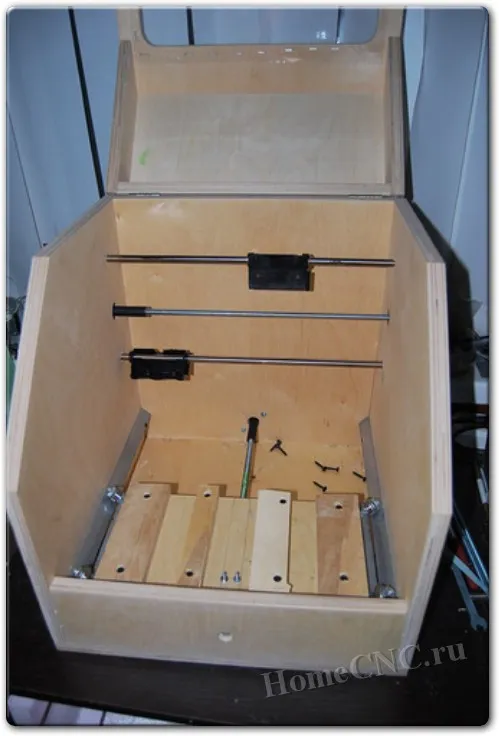

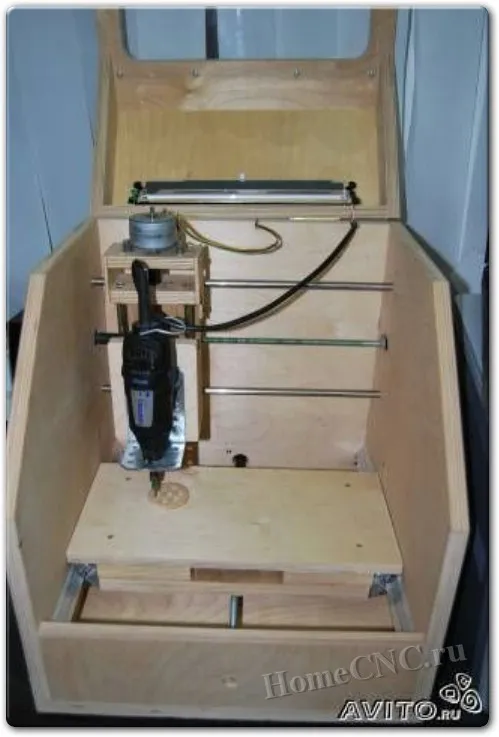

Ось так виглядає механіка зібраного своїми руками ЧПУ верстата.
Електроніка саморобного ЧПУ верстата

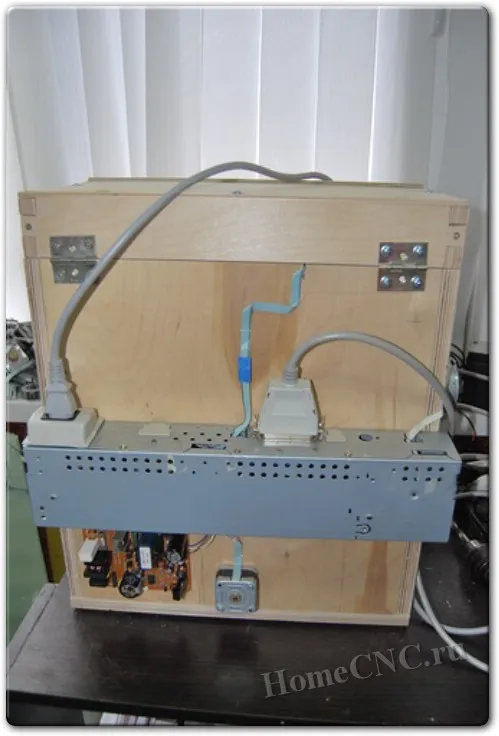

Одним з варіантів є виготовлення саморобної плати управління ЧПУ верстатом на мікросхемах з плат принтерів - LB1745 + 12F675 або на StepStikaх. Але, це є тим, у кого скил паяльника добре прокатаю. На фотографії вище - якраз саморобна електроніка та блок живлення від одного з принтерів беруть участь в якості донора.

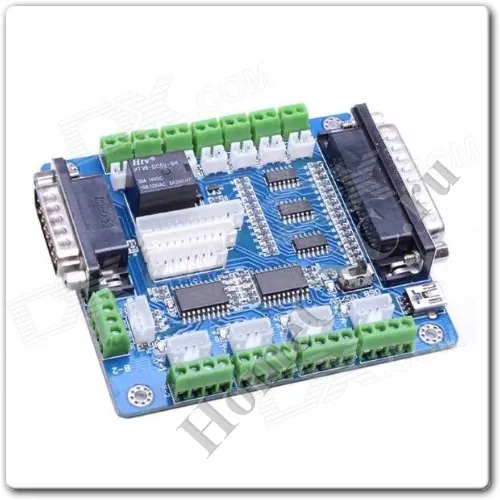

Однак, можна не гріти паяльник, а використовувати готову плату контролера ЧПУ верстата.

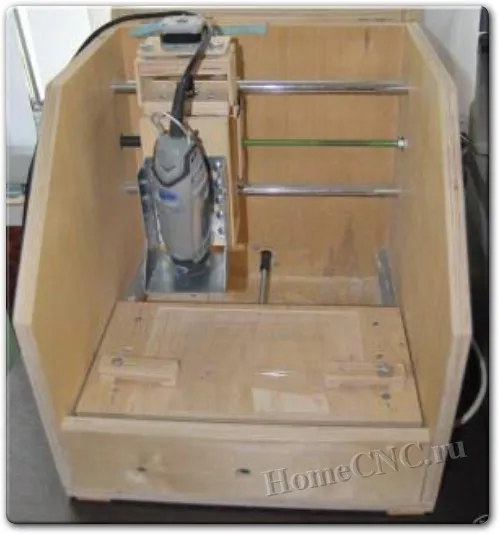

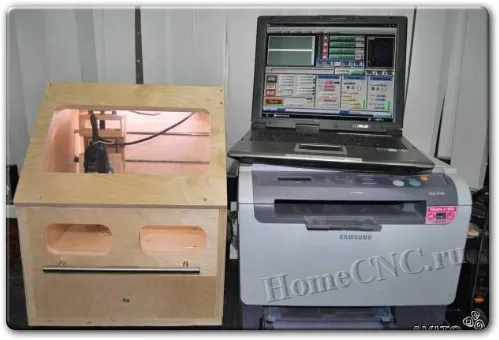

Ось власне і все - саморобний ЧПУ верстат готовий до роботи.

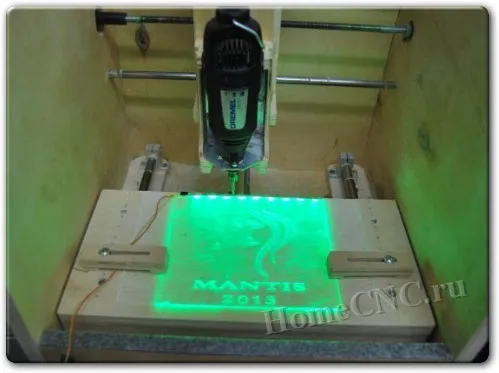

А це - приклади виготовлених виробів на такому ЧПУ верстаті. До речі, за допомогою зібраного своїми руками ЧПУ верстата можна збирати і інші станочки, принаймні - вирізати всі деталі для осі Z.

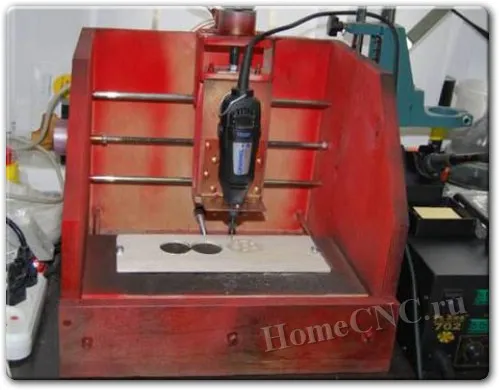

Верстат можна використовувати без кришки.
У такому варіанті він збирається набагато швидше, але, пил від обробки матеріалу розлітається по всьому приміщенню.

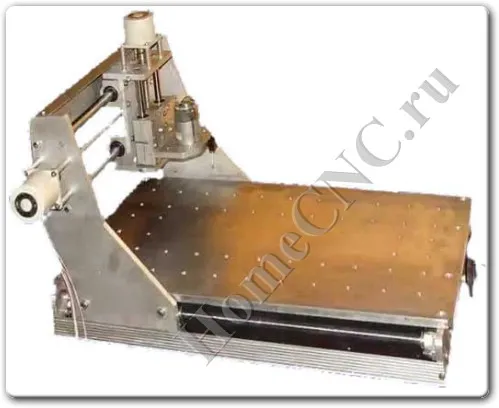

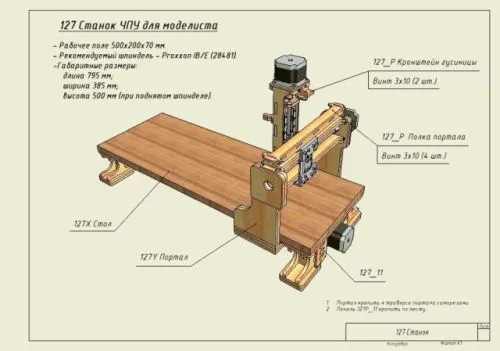

Варто додати - під час виготовлення в хід йшло те, що є під рукою, ось приклад без використання куточків, тільки напрямні від принтерів.
Завантажити креслення ЧПУ верстата можна тут.
