Саморобний блокіратор автосигналізацій, схема-авто - вироби для авто своїми руками
У наш час майже в кожному автомобілі встановлена сигналізація. Але не завжди така сигналізація нормально працює, і звук, що лунає від сигналізації припаркованого автомобіля замість звичайних 40-50 секунд триває більше 2-х годин. Знайома ситуація?
І це особливо дратує, якщо машина стоїть поруч з різними установами, такі як церкви, лікарні, школи, або якщо о 2 годині ночі вас розбудить сигналізація машини, який стоїть поруч з вашим домом.Чтоби вирішити таку проблему, потрібно під рукою мати прилад, який блокує автомобільну сигналізацію. Такий прилад можна зібрати і своїми руками по нижче представленій схемі.
Всі автосигналізації працюють в 3-х різних частотах- 315МГц, 433,92МГц і 868,3МГц. Даний блокіратор призначений для блокування всіх цих частот. Головною перевагою такого блокіратора є стабільність. Відразу ж після включення прилад безперервно працює довгий час. Радіус дії пристрою приблизно становить 50 100 м.

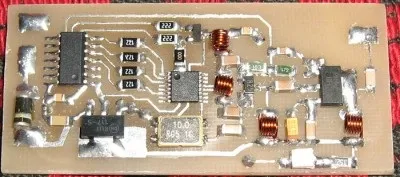

Блокіратор зібраний на мікроконтролері pic16f676.
Основні характеристики мікроконтролера:
Максимальна частота: 20МГц.
Flash-пам'ять 1024 байт.
SRAM: 16 байт.
EEPROM-пам'ять: 128 байт.
RAM-пам'ять: 64 байт.
8-ми бітний таймер: 1
16-й біт таймер: 1
Кількість каналів АЦП: 10біт, 8 каналів.
Апаратний ШІМ: немає.
Робоча температура: від -40 до 125 С.
Напруга живлення ядра: 2-5.5 В.
Напруга живлення периферії: 2-5.5 В.
Розташування висновків цього мікроконтролера:

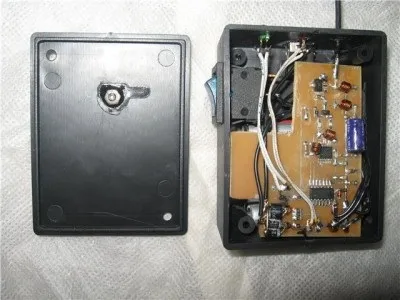

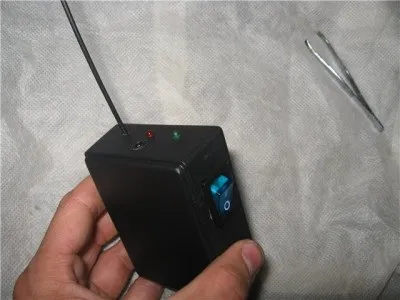

У блокіратор використовували антену, довжина якого становить приблизно 17 см.
Список застосовуваних радіодеталей.
Мікроконтролер PIC16F676 8-біт, кол. 1
Мікросхема TRC101, кол. 1
Лінійний регулятор LM7805, кол. 1
Біполярний транзистор BC857, кол. 1
Біполярний транзистор 2SC3356, кол. 1
Біполярний транзистор BFG135, кол. 1
Діод, кол. 1
Конденсатор 0.1 мкФ, кол. 2
Конденсатор 4.7 пФ, кол. 3
Конденсатор 2.2 пФ, кол. 1
Конденсатор 0.01 мкФ, кол. 1
Конденсатор 0.001 мкФ, кол. 1
Конденсатор 220 пФ, кол. 1
Резистор 2.2 кОм, кол. 2
Резистор 1 кОм, кол. 4
Резистор 10 кОм, кол. 1
Резистор 4.7 кОм, кол. 1
Резистор 560 Ом, кол. 1
Кварц 10 МГц, кол. 1
Світлодіод, кол. 1
Антена, кол. 1
Котушка індуктивності, кол. 4
