Саморобні міні-трактора 4х4 з ламаються рамою як зробити трактор переломках

Для невеликих фермерських господарств міні-трактора - це оптимальний варіант при виборі обробної техніки. Ціни на нову заводську техніку великі, та й варіант з б / у не завжди доступний. В такому випадку виручають зібрані своїми руками зразки. Великою популярністю у фермерів користуються міні-трактора саморобні з ламаються рамою.

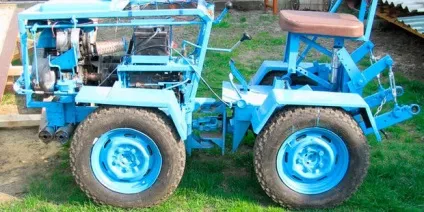

Міні-трактор переломка: що це таке

Переломна рама трактора - це дві напіврами, зчленовані рухомим шарнірним механізмом. Така конструкція має ряд істотних переваг:

поліпшена балансування і внаслідок цього підвищена прохідність;
малий радіус розвороту, такі трактора можуть буквально розвернутися навколо себе, що має значення на маленьких ділянках;
хороша питома потужність і, відповідно, високий ККД.

Зазвичай такі механізми оснащують приводом на всі 4 колеса, що підвищує їх прохідність і стійкість.

Зібрати трактор своїми руками з ламаються рамою складніше, ніж з цільної, але переваги даної моделі виправдовують затрачені зусилля.

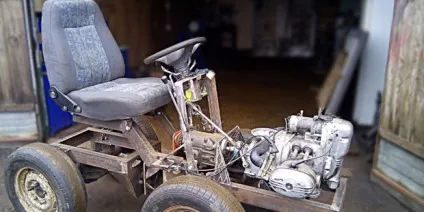

Чи знаєте ви? Рами з шарнірним механізмом часто використовуються при конструюванні всюдиходів. Особливої популярності набули саморобні Каракат (всюдиходи на шинах низького тиску) з ламаються рамою і повним приводом.

Особливості збору пристрої

Збірка такого складного пристрою, як трактор, зажадає значних тимчасових і фінансових вкладень.

Крім придбання деталей і вузлів агрегату, треба врахувати, що вам знадобляться деякі інструменти. Якщо їх у вас немає, то можна звернутися за допомогою до друзів або скористатися прокатом.

Які інструменти знадобляться

Так як багато частин доведеться підганяти один до одного, а деякі навіть виготовляти самостійно, то інструментів знадобиться багато.

зварювальний апарат;
токарний верстат;
різак по металу будь-якого типу;

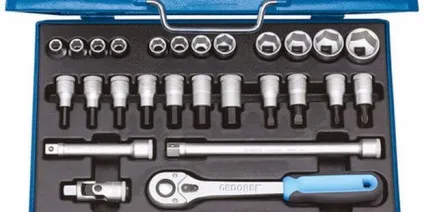

монтажний інструмент (викрутки, гайкові ключі).

Необхідні матеріали для конструювання

Пристрій складається з декількох вузлів. деякі можна цілком взяти від іншої техніки, деякі доведеться переробляти:

складова рама;
двигун;
ходова частина, включаючи підвіску, осі і колеса;
збірка з гальмівними дисками;
механізм рульового управління;
сидіння;
механізм для кріплення навісного обладнання.

Важливо! Для створення саморобної переломка недоцільно використовувати нові матеріали і деталі, краще скористатися «машинним секонд-хендом». Ідеальним варіантом буде придбання старого легковика: «Запорожця», «Москвича» чи «Жигулів», тоді відпаде необхідність стикувати двигун з ходовою частиною і трансмісією.

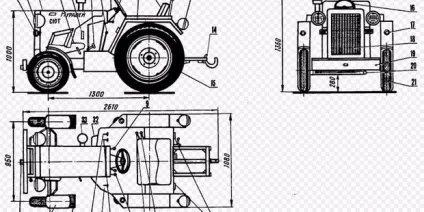

Проектування саморобного трактора (креслення)

Наполеглива рекомендація. не варто намагатися зібрати такий складний пристрій, як міні-трактор, не маючи під руками ескізів і креслень.

У процесі складання доведеться сочленяющаяся і підганяти масу деталей, і зробити це, не маючи загальної картини і деталювання, дуже непросто.

Якщо ви не маєте конструкторських навичок, зверніться до знайомих, які можуть вам допомогти в такій нелегкій справі, або до колективного розуму: в Інтернеті ви можете знайти масу варіантів, які вам підійдуть.

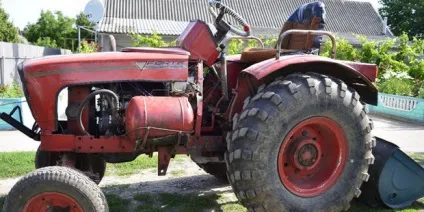

Як зробити трактор з ламаються рамою своїми руками

Збірка трактора починається з виготовлення рами, поетапної установки інших вузлів на підставу, монтажу гідросистеми і електричної проводки. Розглянемо докладніше кожен етап.

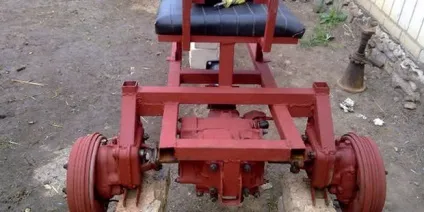

Рама і кузов

Складові частини рами зварюють з металевих швелерів (в залежності від планованої потужності агрегату використовують швелер від № 5 до № 9) і з'єднують їх між собою шарнірним механізмом (для цих цілей часто використовують карданні вали від вантажних машин).

На задній напіврамі при необхідності монтують посилену вертикальну стійку для навісного обладнання.

Для кузова, на який не доводяться такі навантаження, як на раму, можна використовувати менш дорогий матеріал. Каркас, наприклад, можна зварити з металевого прута. Вам цікаво буде дізнатися про технічні характеристики таких тракторів - трактора "Кіровець" К-700. трактора "Кіровець" К-9000. трактора Т-150. трактора МТЗ 82 (Білорусь). Зверху рама і місце її зчленування потім закриються металевим листом.

Рульове управління і сидіння

Рульове управління настійно рекомендується оснастити гідроприводом: управляти трактором на вузький землі в полі однієї мускульною силою буде дуже важко. Гідравлічну систему можна зняти з будь-якої іншої сільгосптехніки.

Оскільки підвіска на тракторі жорстка, то сидіння варто зробити м'яким і, можливо, підресорені - в ньому доведеться проводити досить багато часу.

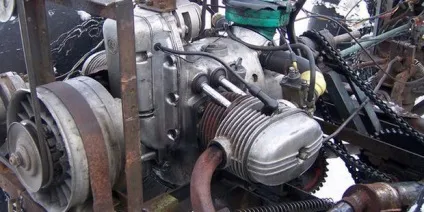

Для саморобної техніки часто використовують Ровноіе двигуни (УД-2, УД-4), але альтернатив дуже багато, починаючи від описаного вище варіанту з легковим автомобілем і закінчуючи двигунами від мотоциклів, мотоблоків і автонавантажувачів.

Мости (і задні, і передні) беруть з легкових або вантажних машин, перед цим скорочуючи піввісь до необхідної довжини. На передній міст можна встановити незалежну підвіску (наприклад, від «Запорожця»), задній міст краще залишити жорстким.

Колеса вибирають в залежності від переважних завдань агрегату. Якщо його основна робота буде проходити в поле і на пересіченій місцевості, то краще ставити колеса діаметром 18-24 дюйма. Якщо ж в основному він буде використовуватися для транспортних завдань, то підійдуть колеса меншого діаметру - від 13 до 16 дюймів.

Додаткове обладнання для трактора 4х4 з ламаються рамою

Для продуктивної роботи міні-трактор обов'язково повинен бути оснащений валом відбору потужності (ВВП) - до нього підключаються навісні і причіпні агрегати (плуги, косарки, жниварки). ВВП можна взяти від старого трактора або списаної військової техніки.

Якщо передбачається використання міні-трактора взимку, то можна обладнати його кабіною. В іншому випадку досить брезентового навісу. Для зручності роботи в темний час доби встановіть фари і габарити.

Чи знаєте ви? Перші трактора з'явилися в середині XIX століття і були паровими. Саморобні міні-трактора з приводом 4х4 і з ламаються рамою - незамінні помічники на фермерських полях. Зібрати такий агрегат можна за зимові місяці, коли немає польових робіт.

А дешевизна збірки і обслуговування робить його практично безальтернативним вибором для дрібних господарств.
