Саморобна макетна плата

Саморобні макетної платі

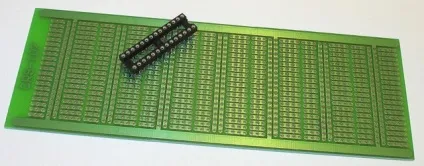

Макетна плата. Напевно, багато хто і вас не з чуток знають, що це таке. А хтось недавно зіткнувся з цим поняттям. Якщо виражатися простою мовою, макетна плата - це шматок текстоліту або іншого електропровідного матеріалу, розділений на квадратики або інші фігури. Згодом на ці «квадратики» припаюють деталі. На макетної платі дуже зручно налагоджувати схеми. Її головна відмінність від друкованої плати - відсутність отворів, які заважають швидко замінювати неробочу деталь при налагодженні схеми. Щоб не переводити текстолит на друковану плату спочатку потрібно впевнитися в працездатності схеми і зібрати її на «макетке». І якщо схема буде вдало повторена, то в такому випадку можна вже витравляти друковану плату і монтувати деталей на ній.

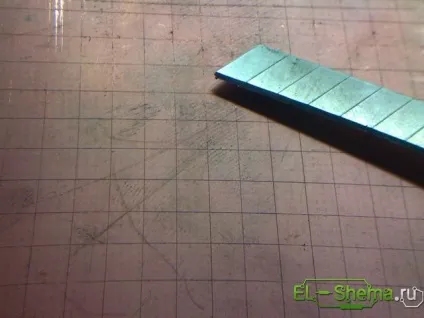

Отже, починаємо наш майстер-клас по самостійному виготовленню макетної плати. У кого є гроші, той купить вже готову, з Китаю, але ми з вами звикли все робити своїми руками! Відразу скажу, макетну плату ви робите один раз - на кілька років! Тобто вона багаторазова і на ній можна налагодити десятки, а то і сотні електросхем. Для самостійного виготовлення «макетке» нам знадобиться невеликий шматочок будь-якого, одностороннього або двостороннього текстоліту. Розміри ви вибираєте самі, як вам зручно. Я взяв приблизно 10 * 15 см. Так само нам буде потрібен різак, для того щоб розрізати мідну фольгу на квадратики. У мене такого не виявилося, тому я використав звичайний канцелярський ніж. Лінійка, для попередньої розмітки плати ну і паяльник, для нанесення олова на ці самі квадратики. На фото розмістив текстолит на квадрати розміром 5 * 5 мм.

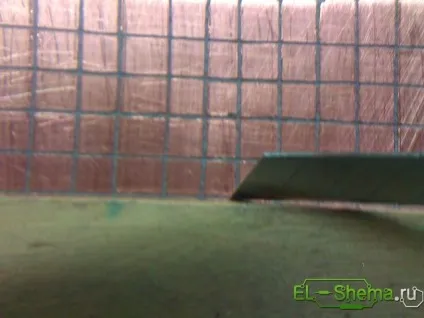

Коли розмітка закінчена, приступаємо безпосередньо до розрізання. Я прикладав лінійку щільно до текстоліту і водив ножем туди-сюди, потім можна пару раз провести гострої викруткою. Так би мовити для закріплення.

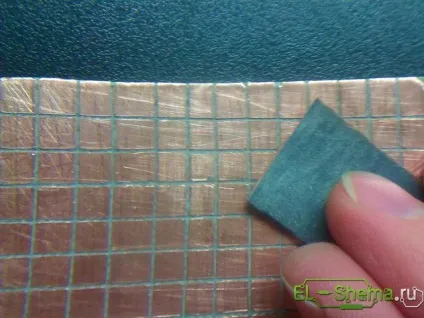

Доріжки повністю прорізані. Тепер можна приступати до зачистки плати. Для цих цілей використовував звичайну «нулівку» - дуже дрібну шкірку. Тиснемо не сильно, інакше здерете всю мідь!

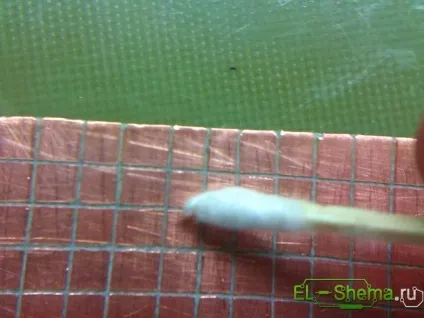

Після того, як плата заблищить, що означає її очищення від бруду і окислів, поверхню необхідно додатково знежирити спиртом. Якщо його у вас в арсеналі його немає, то підійде будь-яка жиро-видаляє рідину типу ацетону тощо.

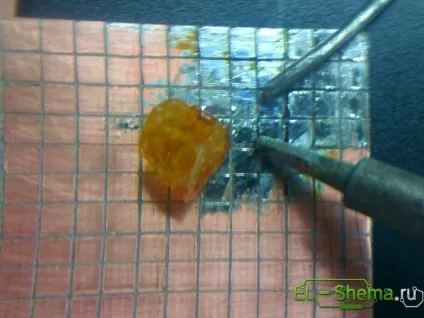

Все - процес приготування завершено. Приступаємо до лужению плати. Каніфоль взяв суху і паяльник з плоским жалом, їм зручніше.

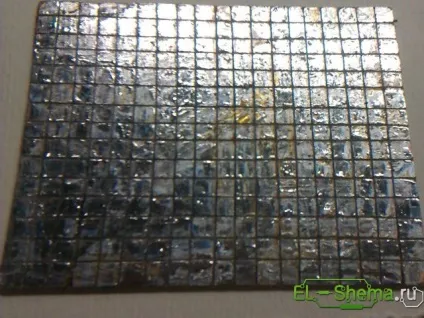

Після того, як макетна плата буде повністю покрита оловом, ще раз уважно перевірте її на предмет замикань між «квадратиками, це убезпечить вас в майбутньому від непрацюючих схем. Так виглядає макетна плата після лудіння припоєм:

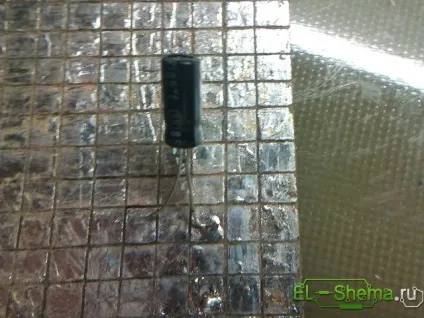

Засохлу каніфоль спеціально не став змивати, так як вона захистить нашу плату від окислення і деталі будуть легше припаюватися. При складанні та тестуванні схеми, елементи треба встановлювати ближче до центру «квадратиків», знову ж таки, щоб уникнути замикань.

Сподіваюся, що вам буде корисний мій майстер-клас, а налагодження пристроїв скоротитися за часом, з огляду на те, що на макетної платі дуже просто замінити деталі, ніж на друкарській. З вами був Alex1.
