Саморобна бурова установка на воду креслення бурової установки
Створення власних водозаборів на дачній ділянці стало не просто віянням часу, а крайньою необхідністю. Через високий попит на такі об'єкти ростуть і ціни на них. Можна взяти бурілку на прокат і за кілька днів виконати необхідну роботу, але потрібно пам'ятати, що технічний стан агрегату неспеціалісту за зовнішнім виглядом визначити неможливо. В результаті вельми вірогідна ситуація, що доведеться сплатити зламаний механізм і роботу не виконати. Найпростішу МГБУ установку можна купити приблизно за 60000 рублів, але глибина буріння (шнековий спосіб) не перевищує 15 метрів, чого може бути недостатньо. У такій ситуації кращий вихід - саморобна бурова установка для буріння свердловин на воду.
Саморобні пристрої для буріння свердловин
Найпростішим водозабірних пристроєм є свердловина абиссинского колодязя. Щоб її влаштувати зовсім не потрібно складного обладнання або пристосувань. Досить роздобути «бабу», а це вантаж кілограм на 20 - 25 і виготовити подбабок - по суті, хомут, надійно охоплює забивати трубу.
Елементарне пристосування для пробивання абиссинских свердловин показано на рис.1, де:

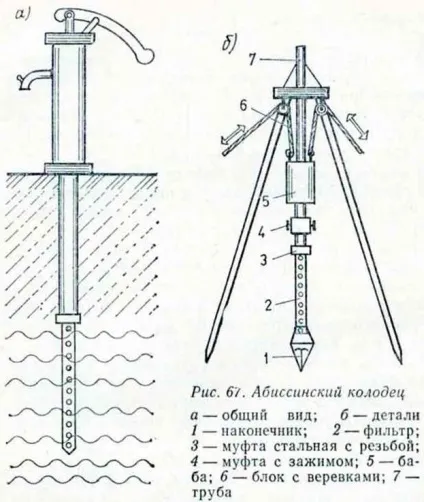

Рис.1. пробивання абіссінки
1. Хомут для кріплення блоків.
6. Забивна труба.
7. Труба водозабірна з фільтруючим пристроєм. На передньому кінці вона оснащена копьевідним наконечником, діаметр якого більше за всіх інших складових. Піднімаючи і різко опускаючи бабу, двоє людей досягають водоноса на глибині до 10 метрів за один світловий день.
Креслення рис.1 не передбачає триноги. Не заперечуючи дієвості такого способу, звертаємо увагу, що з триногою легше керувати напрямком занурення, адже шурф повинен бути строго вертикальним. Триногу легко зробити своїми руками з підручних матеріалів.
Рис.2. Саморобна бурова установка для абиссинских колодязів
Буріння класичних свердловин на воду може проводитися ударно - канатним способом, обладнання для реалізації такої технології відрізняється такою простотою, що «проситься» бути виготовленим своїми руками.

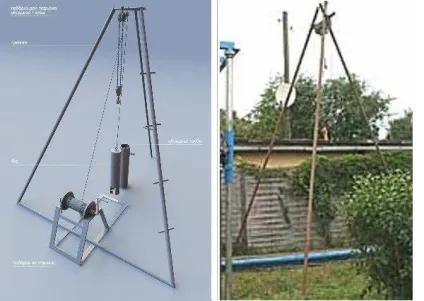

Рис.3. Схема пристрою установки для ударно - канатного буріння
Найпростіші малогабаритні установки такого типу дозволяють буріння свердловин на воду в глибину до 100 метрів. Характерним недоліком такого способу є низька продуктивність при проходці, оскільки процес пов'язаний з постійними підйомами інструменту для вивантаження грунту з свердловин після кожних 5 - 8 ударів. У той же час ударно - канатний спосіб дає можливість найбільш якісного розкриття водоносних пластів. Найпростіше пристосування, показане на рис.1, легко піддається модернізації установкою приводу на лебідку з муфтою скидання, а також установкою додаткового ручного підйомного механізму для складання обсадних труб, що є зробити своїми руками в домашніх умовах.
Популярні саморобні установки для буріння свердловин на воду із застосуванням шнекового інструменту. Це ціла гама рішень від простого садового бура, на якому є можливість нарощувати по довжині бурильну штангу, до досить складних механізмів, що підходять під класифікацію МГБУ. На них застосовуються вже електрична або ДВС тяга.

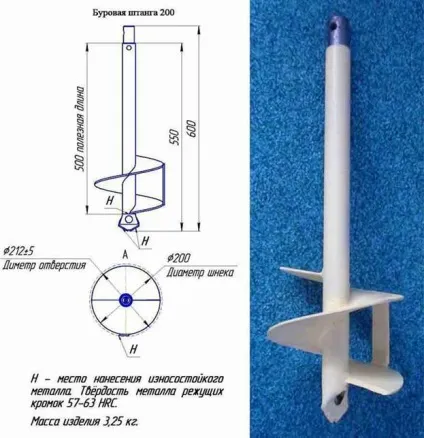

Рис.4. Саморобний бур шнековий
При бажанні простий шнековий бур можна зробити своїми руками, адже стане в нагоді не тільки для буріння водяних свердловин, але і при будівництві огорож ділянки і при створенні пальового ростверкових фундаменту, значно знижуючи обсяг земляних робіт. Для цього можна використовувати креслення з рис.3, при необхідності змінивши розміри відповідно до переваг виробника.
Більш складні пристосування для буріння шурфів таким способом включаю в себе бурову вишку, яка була традиційну триногу.

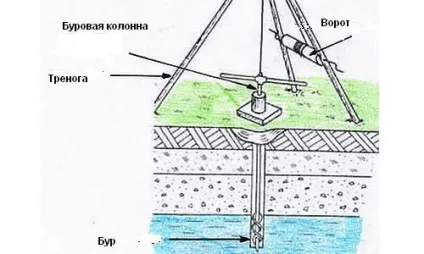

Рис.5. Схема ручного шнекового буріння з використанням триноги
Одному працівнику під силу виконати роботу, але при цьому існує небезпека відхилення бурової колони від вертикалі. Тому зазвичай працюють удвох, рівномірно навантажуючи обидві сторони важеля.
З огляду на трудомісткість виконання робіт, доцільно максимально механізувати процес буріння. Для цього є всі умови, поле нетривалих пошуків на будівельних ринках можна придбати будь-які деталі або вузли та зробити бурілку самостійно.

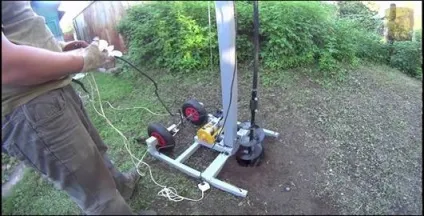

Рис.6. Саморобний бурильний верстат для шнекового буріння з промиванням
Як видно з рис.6, багато промислові зразки не зрівнятися з такою самоделкой по елегантності виконання і компонування такої установки. Судячи з вигляду провідників, електрична схема розроблена і виконана під напругу 220 вольт. Розмір бурового інструменту показує, що установкою є виконання свердловин середнього і високого дебіту.
Матеріали і інструменти
Ми не будемо розглядати виготовлення спеціальних пристроїв для буріння, які можна зробити з підручних матеріалів.
А ось, щоб виготовити верстат, до підбору матеріалів слід поставитися більш уважно, так:
- При таких роботах не обійтися без якісного зварювання, наявність апарату і навичок обов'язково.
- Для оброблення металу знадобиться «болгарка», а можливо і ножиці по металу - ручні або механічні, а також електролобзик з пилками по металу і електродриль.
- Набір звичайного слюсарного інструменту - молоток, напилки, ключі гайкові, розмічальні пристосування, засоби вимірювань - лінійка металева і штангенциркуль.
- Для фіксації деталей під час обробки не обійтися без досить потужних лещат.
Про решту можна потурбуватися в процесі роботи.
Чи не намагайтеся розробити детальні креслення, це клопітно. А для досягнення мети досить проекту в ескізах.
висновок
Врахуйте, намічена робота відноситься до підвищеної складності в домашніх умовах. Однак, успіхів вам!
