[S2DDHT] ZM77Resurrection. Відновлення суперкулер Zalman 7700-Cu.

Багато хто знає, що є таке Zalman CNPS 7700-Cu. знають, що він із себе представляє і скільки він коштує. Власникам такого не хотілося б, щоб з ним що-небудь сталося, недобре. Так, але кулер є кулер, в ньому є що витрачаються частини, такі наприклад як вентилятор, а точніше його електромеханічна частина, що відповідає за обертання. Ці елементи мають обмежений термін служби, та й хіба мало, що може ще статися. Може зовсім виснажитися мастило або раптом станеться якась фізичне пошкодження, наприклад при необережному поводженні, або якщо ви його упустите. У моєму випадку справа була так: по початку думав, що справа в мастилі, ну не влаштовував мене шум вентилятора, вирішив свій кулер змастити, після цього шум збільшився, змастив ще, шум знову збільшився. Виявилося, що негаразди були з підшипниками, вентилятор просто нещільно притискався підшипниками, щось там роз'єм їздити було, жах! Я знайшов ще 1 підшипник від старого Thermaltake Volcano 6 Cu +, спробував різні комбінації, ситуація покращилася, але шум все одно був такий, що терпіти його було неможливо, навіть в режимі малих оборотів: робота вентилятора супроводжувалася шелестінням.

Після короткої розмови з одним моїм колегою з групи S.O.T .. вирішено було приступити до наступної операції:
1) Купити звичайний вентилятор 120мм, з 3х пинового системою харчування (з датчиком обертів).
2) Вирізати вентилятор.
3) Завершити з'єднання стандартний вентилятор від Zalman і пристосувати на ці кріплення новий.
4) Переклеїти наклеечку Zalman.
5) Зібрати кулер і радіти життю.

У цій статті я описую даний процес, приводячи фотографії. ] Воть.

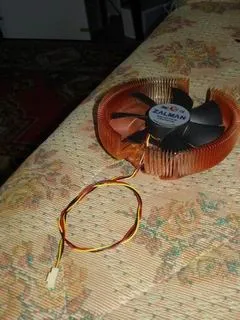

Отже, ось наш хворий, власною персоною Zalman CNPS 7700-Cu.

1) Звичайний вентилятор 120мм, з 3х пинового системою харчування. Хмм. При покупці не варто думати, що вас може влаштувати 4х піновий вентилятор, тому як потрібен датчик оборотів, кулер буде підключатися до процесорного роз'єму для кулерів, а 4х піновий під'єднується до блоку живлення, подібно харчування PATA вінчестерів і CD / DVD приводів, а так само будь-якої іншої дурниці.

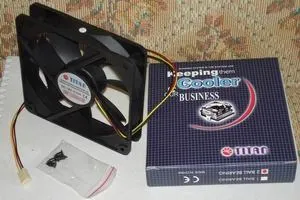

У моєму випадку мені попався вентилятор - Titan TFD-12025H12B, за назвою моделі я зрозумів, що це 120мм вентилятор висотою 25мм, що працює від 12В

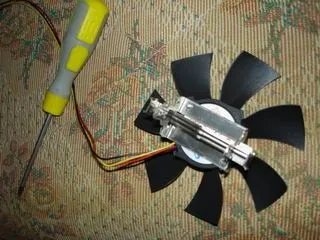

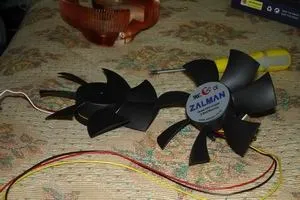

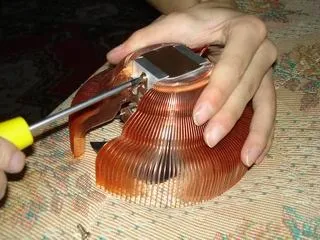

3) Вентилятор Zalman від'єднується дуже легко. За допомогою хрестової викрутки: спочатку откручиваются два гвинти з боків, від'єднуються дроти, і окручіваются два маленьких гвинтика знизу. Після чого залишається ось таке металеве кріплення, на фотографії воно лежить на ще не облупленого Titan'е:

Спочатку я думав, що у мене можуть виникнути труднощі під час пристосування нового вентилятора на кріплення. але все виявилося досить просто:

Підбираємо 2 місця так, щоб дроти можна було добре прибрати на відведену в кріпленнях держалку. Потім симетрично намічаємо їх центр голочкою, тонким гострим ножем, обертовими рухами робимо поглиблення приблизно на третину висоти маленького гвинтика. Беремо викрутку і вкручувати в цей отвір гвинтик приблизно на дві третини - готово.

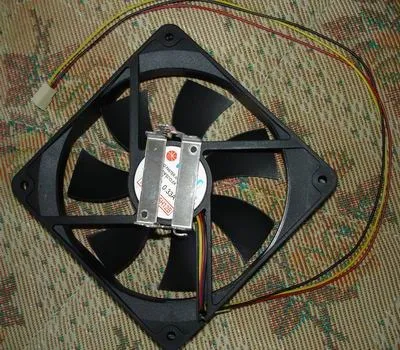

Ставимо на вентилятор і прикручуємо. Тільки будь ласка, не забудьте вставити металеву скобу для кріплення кулера до сокету.

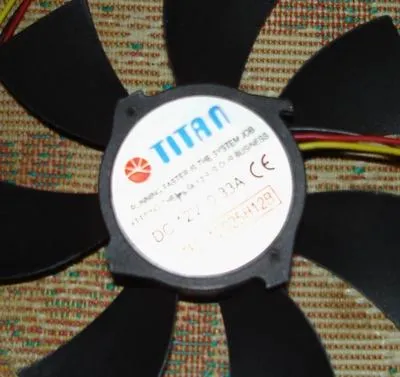

4) переклеювати наклеечку. Взагалі цей пункт опціональний, але я вам тут пишу не комплектується материнської плати. Це справа смаку. Справа в тому що на стандартному кулері ця наліпочка була прикріплена не рівно по центру обертання, і тому під час роботи створювався ефект оптичного деренчання, як ніби кулер обертається криво, мене це дратувало: E

Благо на новий вентиль! наліпочка підійшла так добре, що по-іншому як рівно її мені було наклеїти важко, вона виявилася рівно за розміром

5) Я вже готовий радіти життю: збираємо кулер.

Все прикручуємо, щільно кріпимо. Скручуємо дріт уздовж центрального, і пов'язуємо вузлик, для того щоб дроти не заважали в корпусі. І ось перед нами Відновлений Суперкулер!

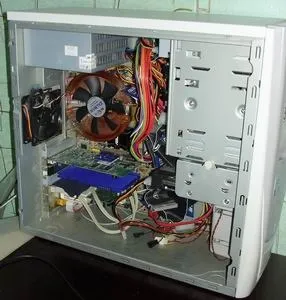

Ось він, встановлений в корпус, і вже навіть працює ги!

Вентилятор я підбирав так, щоб його шум був порівнянний зі стандартним, благо все 120мм вентилятори досить тихі, до того ж є фірмова. еее. фірмовий змінний резистор, та й мат. плата підтримує управління вентилятором. З шумом все ОК. Тепер про продуктивність, а точніше про ефективність охолодження: справа в тому, що вентилятор Zalman у мене розкручувався максимум до 1800 оборотів, а Titan до 2200, при цьому рівень шуму і ефективність охолодження (на вухо і по термодатчику), відповідали один одному. Так само і режим Zalman 1400, Titan 1800. Вентилятори трохи різної форми, кількість лопатей однаково (7), висота приблизно однакова.
