Ручна гільйотина для різання листового металу своїми руками

Гільйотина - це обладнання для різання листової сталі, пластин, куточків, прутів. Гільйотина ручна рубає матеріал точно, без подряпин, зазубрин і порушення покриття. Якість різання визначається матеріалом ріжучих крайок і кутом нахилу до матеріалу.

види гильотин

ручна гільйотина шабельного типу

Головна перевага гильотин по металлу- це можливість розкрою деталей без нагріву. Другий плюс - невисока ціна обладнання і надійність. Ремонт гільйотинних ножиць потрібно в дуже рідкісних випадках, після тривалої роботи.

Ручні моделі можна встановлювати в будь-якому зручному місці: у дворі, на будівельному майданчику. Для рубки і прокату розроблені наступні типи гильотин для металу, що розрізняються типом приводу і деякими особливостями конструкції:

• ручна;
• механічна;
• гідравлічна;
• комбінована;
• автоматична.

На більшості виробництв використовуються ручні і механічні моделі. Електричний привід застосовують для різання тільки листових заготовок. Гідравлічні пристрої оснащені приводом в формі поршня з машинним маслом. Масло стискається поршнем, після чого розтискається, пересуваючи ріжучу кромку. Це потужні конструкції, розрізають матеріал до 7 см завтовшки.

• гільйотинних ножиць - їх використовують для роботи з листової жерсті, алюмінію, міді, пластику товщиною не більше 1,5 мм і маркують TPS, GR, F;
• шабельні гільйотини - застосовуються для різання листа по всій довжині товщиною до 2,3 міліметра.

По розташуванню ріжучих поверхонь все гільйотинних ножиць діляться на горизонтальні і вертикальні. Існують і комбіновані верстати, що поєднують обидва методи. Спочатку матеріал надрізається вертикально, після чого в горизонтальній площині і згинається.

Конструкція гільйотинних ножиць

гільйотина з педалями для ніг

Гільйотинні ножиці влаштовані з стільниці, направляє і ножовий планок. Рама жорстка, так як саме завдяки тяжкості і стійкості конструкції можлива різка металу за один рух.

Стільниця необхідна для розміщення листового металу, планка фіксує його, різаки проробляють основну роботу. Матеріал розміщується між упорами, які виставляються за шкалою і переміщаються. Тому за допомогою однієї рукоятки можна переналаштувати інструмент. Для зручності роботи з довгими листами стільниця продовжується за рахунок висувної частини. При середній довжині 85 см після подовження поверхню може скласти 1 м.

Таблиця 1. Характеристики деяких моделей ручних гільйотин виробництва MetаlMaster

Виконавчі інструменти гільйотини для металу переміщуються за допомогою системи ексцентриків і важелів, які запускаються рукоятками, розташованими праворуч і ліворуч на станині.

Яка фіксує планка необхідна при горизонтальному розташуванні ножиць, утримуючи лист металу від переміщення під час і після різання. Планка оберігає від пошкодження різаки. Щоб метал притискався щільніше і не дряпався, нижня частина притискної планки оброблена композитом.

Конструкція доповнюється другорядними допоміжними елементами: кронштейном, ходовими, шатуном, підшипниками, які не вимагають спеціального догляду.

Завдяки простоті пристрою ножиці швидко рубають метал різних видів: литий, листової або сортовий. Вони працюють безшумно, тому ідеальні для невеликої майстерні, металобази або магазину, де листи ріжуть не надто часто.

гільйотинні ножі

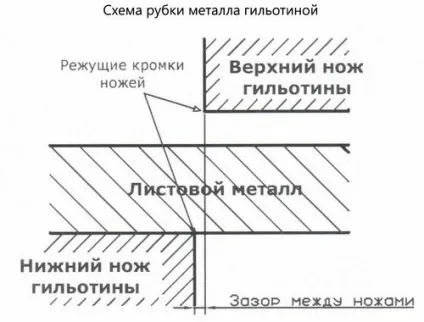

принцип рубки металу гільйотиною

Ножі виготовляють з високоміцних сталей 6ХВ2С або 5НВС, а для різання осіб твердих матеріалів існують ножі з хромистих сплавів. Їх довжина може бути від 10 до 300 см, ширина від 5 до 22 см, товщина від 1 до 12 сантиметрів. Після використання ножі можна знімати, заточувати або міняти. Деякі умільці своїми руками збирають станину і монтують на неї куплені різці заводського виробництва. Верхній ніж рухливий, зусилля на нього передається після ручного воротка через зубчасту рейку і уповільнюючий редуктор.

Рухомий ніж встановлюють під невеликим кутом по відношенню до вертикалі (не більш як 2 градусів), це дозволяє полегшити навантаження на лезо.

Воротком може бути два - по одному на стійку і скріплюються вони однією штангою. Іноді привід розміщений на середній стійці, крайні ж виконують роль напрямних.

ножний привід

Педалі ножного приводу значно полегшують роботу з ручною гільйотиною, звільняючи руки оператора для переміщення листа. Ці моделі оптимальні саме для роботи з листовим матеріалом. Довжина педалі регулюється.

саморобна гільйотина

ручна гільйотина типу важеля

Для використання в домашній майстерні найзручніше гільйотина-різак, що виконує акуратний і точний різ. Пристрій являє собою гвинтовий прес або струбцину, яка своїми руками з'єднується з різаком. Матеріал укладається між підставою і стільницею, притискається гайками, разрубается. За допомогою представленої гільйотини можна різати папір і тонку листову бляху, алюміній. Основа преса - сталева пластина товщиною 1 см.

Для виготовлення своїми руками гільйотини для металу знадобиться:

• пластинка сталева 10 мм;
• кілька болтів М5;
• дві трубки для напрямних;
• два відрізки інструментальної сталі для різців;
• гвинти М5;
• текстоліт, фанера або гетинакс товщиною 10 мм;
• стягнуті шпильки;
• планка для лінійки.

1. В пластині робимо отвори для болтів і кріплень нижнього різака.
2. Своїми руками приварюють трубки в якості направляючих. Щоб вони не деформувалися під час нагрівання, вставте болти.
3. Обидва різака випіліваются з інструментальної сталі, після чого в них робимо отвори під кріпильні болти за допомогою твердосплавного свердла.
4. Нижній різак на гвинти прикріплюємо до станини.
5. Як матеріал для робочої стільниці найбільше підходить гетинакс або текстоліт.
6. Все стягнуті шпильки в столі фіксуються гайками, а виступаючі з-під гайок кінці будуть виконувати роль ніжок.
7. Після закінчення складання для підвищення точності різання до стільниці приклеюємо лінійку.

Вартість заводських ручних гільйотин невисока, тому деякі майстри вирішуються робити їх своїми руками.
