Розводка опалення в приватному будинку своїми руками, схема, як зробити від розведення води котла

Ефективне опалення приватного житла можна здійснити різними способами. Визначитися з оптимальним варіантом необхідно ще на стадії проектування. Це дозволяє впоратися з проблемою обігріву верхньої і нижньої частини будівлі при наявності певних матеріальних засобів.

Варто відзначити, що розводка опалення може бути реалізована у вигляді двухтрубной і однотрубної системи. Кожен варіант передбачає врахування специфічних експлуатаційних і конструкційних особливостей.

однотрубну опалення

Однотрубна розводка передбачає поєднання елементів в послідовному порядку. Тут радіатори наповнюються теплоносієм по черзі. Іншими словами, трубопровід опалення будинку складається з єдиної труби, по якій робоча рідина переміщається до обігрівальних елементів.

Подібна розводка опалювального трубопроводу від котла може бути представлена ​​в декількох варіантах.

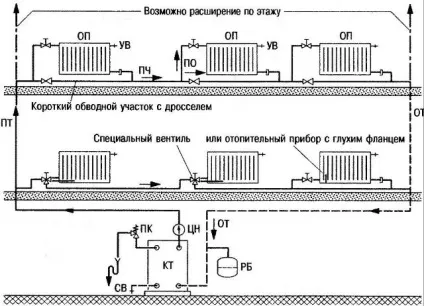

горизонтальний тип

Горизонтальна однотрубна розводка передбачає розташування трубопроводу в горизонтальній площині. Радіатори в даному випадку встановлюються на єдиному рівні по відношенню один до одного.

Якщо горизонтальна однотрубна розводка монтується в двоповерховому приватному будові, в такому випадку необхідний стояк, який зможе забезпечити подачу теплоносія до першого радіатора на верхньому поверсі.

Уможливити регулювання температури в такій ситуації дозволяють спеціальні крани, розташовані перед першими радіаторами на кожному з поверхів.

Схема розведення опалення горизонтального типу в однотрубних системах передбачає примусову циркуляцію робочої рідини. Це в свою чергу вимагає застосування спеціальних насосів. Таке обладнання є залежним від електропостачання будинки.

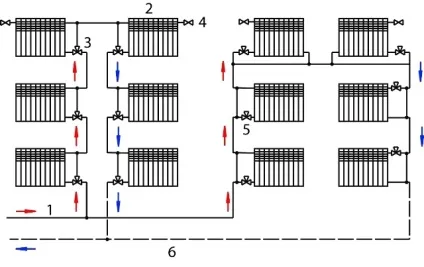

вертикальний тип

Монтаж однотрубного опалення з вертикальною розводкою дозволяє виключити необхідність установки нагнітальних насосів, наявність яких обов'язково вимагає горизонтальна розводка. Обумовлено це ефектом природної циркуляції теплоносія по трубопроводу. Забезпечується рішення розташуванням труб під певним ухилом.

Відсутність насосів робить систему опалення абсолютно незалежною від електропостачання будівлі. Даний фактор позитивним чином відбивається на зручності експлуатації опалювального обладнання в будинку.

двотрубному опалення

Двотрубна опалювальна система вимагає під'єднання кожного радіатора до трубопроводів, які відповідають за надходження нагрітого і відведення охолоджуючого теплоносія. Основним позитивним моментом такої конструкції є можливість коригування температури окремих обігрівальних елементів.

вертикальна схема

При реалізації такого проекту передбачається кілька варіантів розведення:

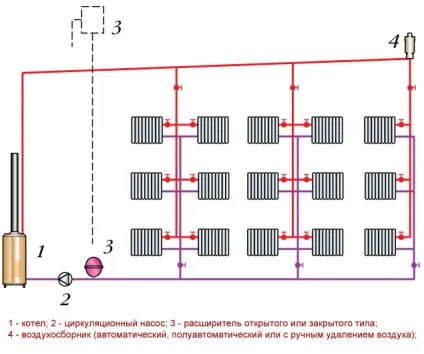

1. Нижня двухтрубная розводка - основний теплоагрегат, який подає теплоносій до елементів опалення, розміщується в підвальному приміщенні або над рівнем підлоги першого поверху. Від магістральної труби в багатоповерховому будові відводяться стояки, наявність яких забезпечує надходження робочої рідини до радіаторів. Надалі остившая рідина переміщається в зворотному напрямку по відводить трубах.
2. Верхня двухтрубная розводка - припускає подачу теплоносія від головного теплогенератора безпосередньо на горище будинку. Проходячи через радіатори опалення, підігріта робоча рідина повертається назад від верхньої розводки по відповідним стояках.

З метою видалення повітря, який накопичує в процесі експлуатації, двотрубну систему рекомендується доповнювати спеціальним розширювальним бачком. Монтаж бачка своїми руками дозволяє забезпечити високі показники тиску при пересуванні теплоносія, що сприяє підвищенню ефективності опалення.

горизонтальна схема

Даний варіант є найбільш поширеним в разі монтажу двотрубного опалення.

Функціональність забезпечується примусовою циркуляцією теплоносія. Існують наступні варіанти реалізації подібної схеми:

1. Тупиковий. Характеризується порівняно невисоким витратою матеріалів при облаштуванні опалення. Очевидним негативним моментом тут виступає значна довжина контуру системи, який прокладається по широкому колу від основного нагрівального агрегату. Дотримання подібної вимоги ускладнює регулювання температури окремих елементів опалення.
2. Попутний. Дозволяє зробити корекцію температури теплоносія в окремих радіаторах зручнішою за рахунок однакової довжини циркуляційних контурів. У той же час реалізація такого проекту потребує застосування ґрунтовного кількості труб.
3. Променевої. Передбачає променеве розподіл теплоносія, якому супроводжує максимальна витрата витратних матеріалів. Очевидним плюсом при цьому є можливість прихованої укладання трубопровідної системи в товщу бетону. Це дозволяє зберегти зовнішню привабливість обігріваються.

Режими циркуляції теплоносія

Переміщення робочої рідини при облаштуванні опалення у верхній і нижній частині будівлі може здійснюватися в наступних режимах:

• примусовому;
• природному (вертикальна однотрубна і двухтрубная розводка опалення).

примусова циркуляція

Даний спосіб переміщення підігрітою робочої рідини у верхній частині будівлі від нагрівального агрегату і її повернення передбачає наявність насосів. Реалізація такого підходу не вимагає розташування окремих труб під нахилом.

Втім, пристрій опалення з примусовою циркуляцією має ряд недоліків:

природна циркуляція

Рух робочої рідини забезпечується за рахунок ефекту різниці температур. Оскільки гаряча вода є менш щільною в порівнянні з холодною, стає можливим зробити її переміщення під напором останньої. Завдяки цьому забезпечується взаємне рух розігрітого і остиглого теплоносія.

Для забезпечення працездатності опалення на основі ефекту природної циркуляції потрібно монтаж труб з різним перетином. Елементи найбільшого діаметра застосовуються при монтажі прямого трубопроводу. Крім іншого, тут потрібне створення нахилу трубопроводу від радіаторів до генератора тепла і від розширювального резервуара котла до опалювальних елементів.

До переваг такого рішення можна віднести загальну простоту монтажу опалення своїми руками. зручність експлуатації, а також обігрів приміщень незалежно від наявності електроенергії.

Який схемою розводки варто віддавати перевагу?

Вибір схеми залежить безпосередньо від характеру житла, в якому планується облаштування опалення. Особливу увагу необхідно приділяти типу горища і наявності підвальних приміщень.

План по реалізації водяного опалення будинку в кілька поверхів розробляється з урахуванням місця розташування обігрівального агрегату. Лише після визначення зони для його монтажу можна приступати до розрахунків вигідного розміщення інших елементів: труб для підводки і відведення теплоносія, стояків, радіаторів.

Зазвичай радіатори розташовують безпосередньо під віконними прорізами. Тільки в такому випадку можна уникнути запотівання скла за рахунок обігріву внутрішньої поверхні віконних рам.

В процесі розробки проекту з опалення будинку варто постаратися мінімізувати кількість вигинів і тривалих ділянок трубопроводу. В іншому випадку може відбуватися уповільнення циркуляції теплоносія, що погіршить показники ефективності роботи системи. Краще, щоб обрана схема передбачала розміщення опалювального котла нижче горизонтального центру радіаторів.

Від того, яка саме розводка буде обрана для опалення житла, буде залежати не тільки витрата труб, але також швидкість і обсяги виконуваних робіт. Вибір відіб'ється на ефективності опалення всієї будови і можливості якісного обігріву окремих приміщень. Значною мірою можливість реалізації того чи іншого проекту залежить від потреб власника будинку і кількості доступних коштів.

При вкрай обмеженому бюджеті перевагу варто віддавати монтажу однотрубного опалення. Якщо ж є можливість сильно не економити, то рекомендується монтаж двотрубної системи, яка дозволить мешканцям приватного будинку відчувати себе найбільш комфортно в найлютіші морози.
