Розташування вікна в отворі

Правильно встановити вікно по глибині стіни

Це необхідно враховувати, щоб у Вашому будинку на внутрішніх поверхнях стекол, віконних коробках, схилах при мінусових температурах не утворювався конденсат, що призводить до запітніння стекол, намокання віконних конструкцій і внутрішнього оздоблення укосів, а також до утворення криги. Місце розташування віконного блоку має визначатися проектувальником з урахуванням конструктиву стіни, виду стінового матеріалу і на підставі розрахунку ізотерм - ліній, що з'єднують точки в стіні з однаковою температурою. У зимовий період конструкція зовнішньої несучої стіни на прямій ділянці є однорідною по теплофізичних показників, ізотерми спрямовані паралельно поверхні стіни, тепловий потік рухається з приміщень будинку назовні перпендикулярно ізотермам.

У зовнішніх кутах будинку, навколо віконних і дверних прорізів розподіл температур нерівномірне. При наближенні до вікна паралельні ізотерми починають згинатися, прагнучи до місця сполучення віконної рами і отвору. В даному місці температура стіни знижується, і виникає ризик охолодження до tточкі роси. при якій волога починає конденсуватися на схилах і конструкціях вікна.

При tпомещенія = +20 0 С і вологості = 50% водяна пара починає конденсуватися при контакті з поверхнею з t<9,3 0 C

Температура і вологість повітря в будинку можуть коливатися (t = 18-22 0 C, вологість = 40-60%), тому для розрахунку вузлів з'єднання будівельних конструкцій орієнтуються на ізотерму 10 ° C. Щоб не утворювався конденсат, ізотерма 10 ° C повинна проходити усередині конструкції. Тому вікна в отворах зміщують в зону позитивних температур або утеплюють місце стику.

Основні вимоги по розташуванню вікна в отворі

1. У 1-шарової стіні з таких стінових матеріалів, як газобетон (AEROC, H + H, YTONG); великоформатний поризований цегла (RAUF, POROTHERM), керамзитобетонні блоки (Polarit Comfort), які відповідають вимогам теплового захисту вікна встановлюються в середині отвору.


2. У 2-хслойную стіні (система скріпленої теплоізоляції) вікна встановлюються ближче до зовнішньої поверхні безпосередньо за утеплювачем.


3. У 3-хслойную стіні вікна встановлюються в площині утеплювача.



Конструктивні рішення по влаштуванню віконних прорізів в стінах з великоформатного поризованного цегли

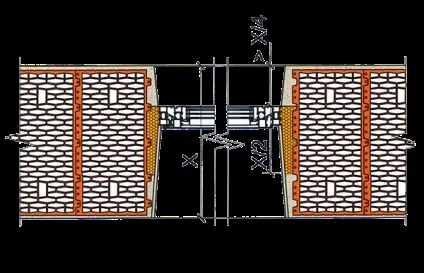

1. При установці вікна з вузьким профілем необхідно утеплити укоси прорізу на ширину ½ товщини зовнішньої стіни. Розташування вікна по глибині не має значення, але не ближче ¼ товщини стіни від зовнішньої поверхні стіни.

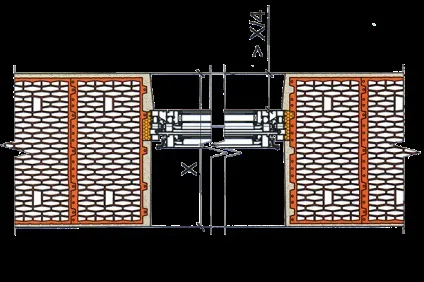

2. При установці вікна з широким профілем укоси досить обштукатурити і не утеплювати. Розташування вікна по глибині - зовнішня площину вікна повинна бути в межах ¼ і ½ товщини стіни.

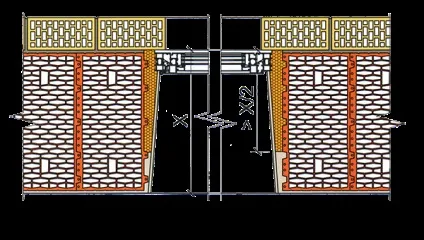

3. При установці вікна з упором в зовнішню чверть з облицювальної цегли, необхідно утеплити укоси на глибину не менше ½ товщини основного шару стіни.

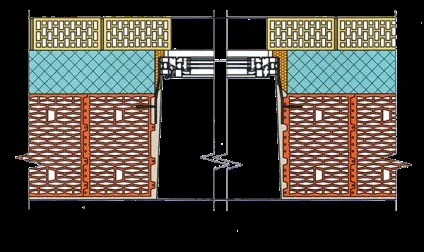

4. При установці вікна в стіну з зовнішнім утепленням і облицювальною цеглою, віконний блок розташовується в площині утеплювача. Додатково утеплювати укоси не потрібно, якщо термічний опір утеплювача більше половини загального опору конструкції.

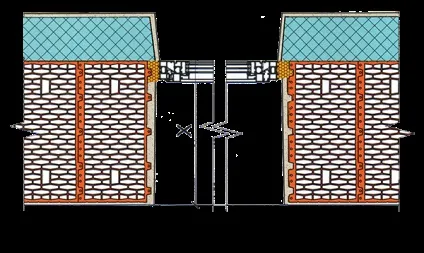

5. При установці вікна в стіну з зовнішнім утепленням і фасадною штукатуркою, віконний блок розташовується відразу за утеплювачем.
