Розташування плавких запобіжників всередині мікрохвильовки

Запобіжник - є елементом захисту електричного кола. В наш час, практично всі електричні апарати оснащені такими елементами і мікрохвильові печі, теж не виняток. Існує багато типів запобіжників, що відрізняються один від одного принципом спрацьовування, і один з них - плавкахвставка. Для електричного захисту, в мікрохвильових печах застосовується саме цей тип запобіжників - запобіжник. Принцип дії запобіжника, заснований на металургійному ефекті. Такий запобіжник, у своїй конструкції містить нитка з легкоплавкого матеріалу - металу. При перевищенні допустимої величини струму, що протікає через цю нитку, нитка розігрівається до температури плавлення металу, з якого виготовлена, і руйнується. При цьому електричний ланцюг розривається і пристрій знеструмлюється. Допустима величина струму, яку нитку здатна пропустити через себе, без руйнування, безпосередньо залежить від її перетину і властивостей матеріалу виготовлення. Для захисту сусідніх елементів конструкції електричної апаратури від бризок розплавленого металу, що утворюються в момент руйнування нитки, нитка поміщається в скляну або керамічну трубку. А, для зручності монтажу, на цю трубку, з торців, надягають металеві ковпачки, які є контактами запобіжника. Саме таким, у вигляді трубки з блискучими ковпачками, ми сьогодні звикли бачити запобіжник.

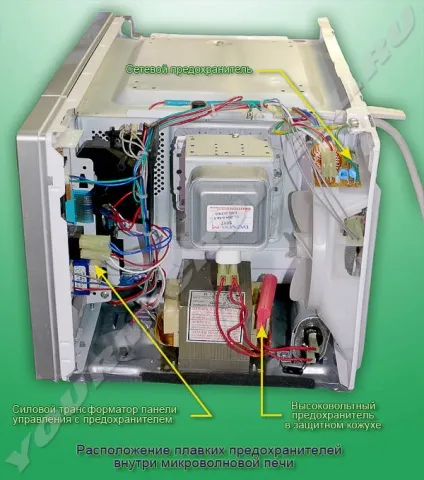

Конструкція мікрохвильової печі, найчастіше містить три плавких запобіжника. На рисунку 1 зображено один з варіантів розташування запобіжників всередині печі.

1. Запобіжник. Розташовується, як правило, на платі мережевого фільтра. схематично - на вході харчування печі. Через цей запобіжник, харчуються всі ланцюги пристрою. Захисні дії будь-якого запобіжника, мають двонаправлений характер. Так і з мережевим запобіжником, з одного боку він захищає саму піч від перепадів напруги мережі, а з іншого, захищає мережу живлення, від коротких замикань, які можуть виникнути в момент прояву різного роду несправностей в конструкції печі. Маючи досить великий номінал - 8 - 12А, мережевий запобіжник слабо захищає електроніку печі від перепадів напруги але, не погано справляється із захистом мережі від несправностей мікрохвильовки.
2. Високовольтний запобіжник - є елементом захисту високовольтної ланцюга харчування магнетрона. Захищає він, перш за все, високовольтний трансформатор від перевантажень, що виникають у разі виходу з ладу елементів умножителя або самого магнетрона. Конструктивно, високовольтний запобіжник розташовується поруч з трансформатором, а схематично, включений в розрив ланцюга, між виходом високовольтної обмотки і входом помножувача. До високовольтним ланцюгах пред'являються особливі вимоги в плані безпеки. З цього, провідники цьому ланцюзі мають посилену - подвійну ізоляцію, а запобіжник захований в спеціальний пластиковий кожух. Кожухи можуть мати різну конструкцію і форму. Але, майже завжди складаються з двох половинок, з'єднаних між собою пластикової перемичкою з одного боку, і засувками з іншого. Якщо роз'єднати засувки, то кожух розкривається, як коробочка, забезпечуючи доступ до самого запобіжника (малюнки 2,3,4).

Існують моделі печей, в яких високовольтний запобіжник відсутній як такий - не передбачений заводом - виробником. У таких випадках функцію захисту високовольтної ланцюга виконує мережевий запобіжник. Для того, щоб, при виході з ладу елементів ланцюга харчування магнетрона, спрацював запобіжник, навантаження на трансформатор повинна зрости більш, ніж удвічі і на досить тривалий проміжок часу, що однозначно погано позначається на його здоров'ї і може привести до виходу трансформатора з ладу.

Наявність третього запобіжника характерно тільки для печей з електронною панеллю керування. Кожна електронна панель живиться від свого - окремого джерела живлення. Основою такого джерела - є силовий трансформатор малої потужності, що перетворює напругу мережі, в напруги придатні для харчування схем панелі. Первинна обмотка цього трансформатора живиться від мережі, через окремий запобіжник, який конструктивно, найчастіше - є елементом конструкції самого трансформатора. Іншими словами, розташований цей запобіжник поверх первинної обмотки і зверху закритий ізоляцією. Таке розташування, значно ускладнює заміну запобіжника в разі виходу його з ладу. Але, часто буває і по іншому, наприклад в печах фірми Samsung, даний запобіжник розташований окремо, на платі панелі управління і замінити його, при необхідності, не складе труднощів. Цей запобіжник має дуже маленький номінал і дуже чутливий до нестабільна напруги в мережі.

При спрацьовуванні високовольтного запобіжника, піч буде «робити вигляд, що працює», буде функціонувати все, крім магнетрона, тобто все буде шуміти, горіти і крутитися але, гріти вона при цьому не буде. А, ось при спрацьовуванні мережевого запобіжника, або запобіжника панелі управління, ефект вийде приблизно однаковий - піч буде мовчати зовсім.

Життя вчить не економити на безпеці, тому при перегорання будь-якого із запобіжників, завжди краще подивитися на ковпачку його номінал і замінити таким же. Але, якщо Ви все ж вирішили поставити «жука», то, я вас благаю, не в якому разі не застосовуйте для цього цвяхи та інші струмопровідні предмети, які підходять за розміром, і не робіть так, як показано на малюнку 5 зліва - це ні до чого доброго не приведе. Не полінуйтеся, для розрахунків скористайтеся таблицею, і зробіть так, як показано на малюнку 5 праворуч, повірте, так буде краще.
