розширення трубопроводу

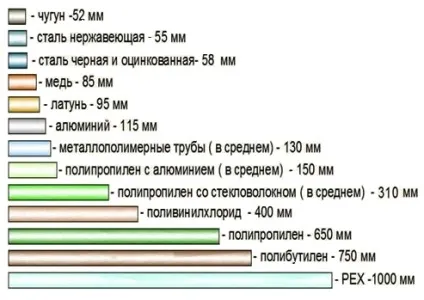

Діаграма відображає розширення трубопроводу виконаного з різного матеріалу довжиною 100м при нагріванні на 50 ° С

Теплове або температурне трубопроводу це проблема, яку в першу чергу дожен вирішити інженер при проектування трубопроводу.

Розрахунок теплового розширення трубопроводу

Збільшення температури трубопроводу від кімнатної до робочої температури викликає теплове розширення трубопроводу.

δL - розширення труби [мм]
L - довжина труби [м]
δt - різниця між температурою навколишнього середовища і робочою температурою [° C]
α - коефіцієнт розширення [мм / м ° C x 10 -3]

Наведемо коефіцієнт теплового розширення α поширених матеріалів в залежності від різних значень температур [мм / м ° C x 10 -3]

Приклад розрахунку теплового розширення трубопроводу

L = 50 м довжина трубопроводу з вуглецевої сталі для транспортування гарячої води 90 ° С. Температура монтажу - 20 ° C.

Беремо з таблиці коефіцієнт теплового расшіраенія α в діапазоні 20 - 100 ° C = 12,5 х 10 -3 мм / м ° C

δL = L • δt • α = 50 • 70 • 12,5 x 10 -3 = 43,75 мм

Отриманий результат 43,75мм означає, що при установці трубопроводу в 20гр.С і подачі води температурою 90грС трубопровід довжиною 50м збільшить свою довжину на 43,75мм.

Аналогічно можна провести розрахунок подовження трубопроводу при будь-яких інших заданих параметрах.

Осьові переміщення трубопроводу при зміні температури робочого середовища

Максимальне осьове переміщення (компенсує здатність осьових компенсаторів "> компенсаторів. Як правило, виражається в стисненні (-δос / 2) і розширенні (+ δос / 2). Тобто половина від його компенсує здібності. Довгий термін служби осьових сильфонних компенсаторів КСВ досягається за рахунок використання осьового переміщення в обох напрямках. Для того, щоб використовувати по максимуму компенсуючу здатність сильфонного компенсатора. слід провести розрахунок попереднього стиснення або розширення компенсатора.

Розглянемо варіант установки компенсатора в холодному стані, тобто визначимо установчу довжину сильфонного компенсатора, для використання його компенсує здібності помаксімуму:
