Розрахунок стелі армстронг формули, схеми та інструкції!
Підвісна стеля Армстронг - відносно недороге і нескладне рішення, яке не потребує для установки великих трудовитрат або якихось особливих інструментів. Завдяки особливостям конструкції Армстронг допускає установку будь-якої кількості світильників (причому необов'язково під час монтажу), заміну непридатних плит та інші необхідні роботи. Забезпечує хорошу звукоізоляцію, виглядає стильно і солідно. При цьому слід враховувати, що армстронг - це саме підвісна система, що знижує рівень стелі приблизно на 25 см від початкового. Тому вибір такого варіанту допускається тільки для приміщень з відносно високими стелями. Крім того, плити Армстронга абсолютно не переносять намокання і відразу приходять в непридатність, тому можливість протікання основного стельового перекриття ставить хрест на застосуванні цієї системи.

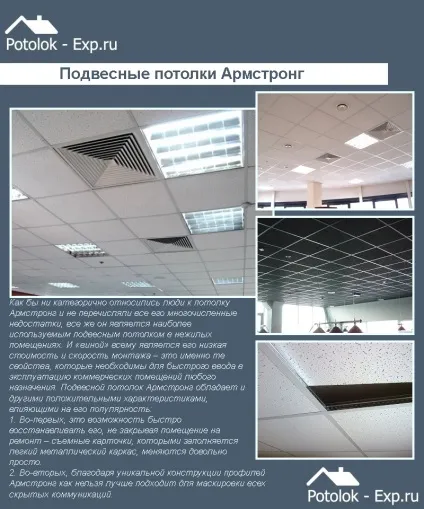

Підвісні стелі Армстронг
Пристрій стелі Армстронг
Система в цілому являє собою обрешітку з металевого профілю, підвішену до стельової плити за допомогою настроюються гачків. Осередки обрешітки заповнюються плитами або світильниками, причому розташування їх можна комбінувати і змінювати в будь-який час.
Решетування складається з декількох видів профілю.
- Пристінний куточок. Кріпиться до стіни по периметру кімнати, служить як несучий і декоративний елемент.
- Основна напрямна. Спирається на пристінний куточок і підвіси, має довжину 370 см, встановлюється зазвичай поперек кімнати і приймає на себе основне навантаження.
- Поперечна напрямна. Їх два види, довжиною 120 см і 60 см. Ті, що достовірніше, встановлюються між основними напрямними, а короткі - між ними, т. Е. Довгими поперечними.
Таким чином, виходить грати з осередками у вигляді квадратів зі стороною 60 см. Всі з'єднання здійснюються за допомогою засувок, якими профіль обладнується заздалегідь.

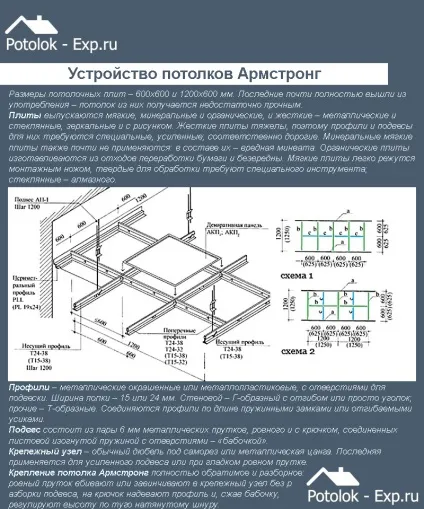

Пристрій підвісних стель Армстронг
Підвісні гачки кріпляться до стелі за допомогою дюбелів і шурупів над місцями кріплення до основних напрямних. Декоративні панелі або світильники вставляються в утворилися рамки зсередини.

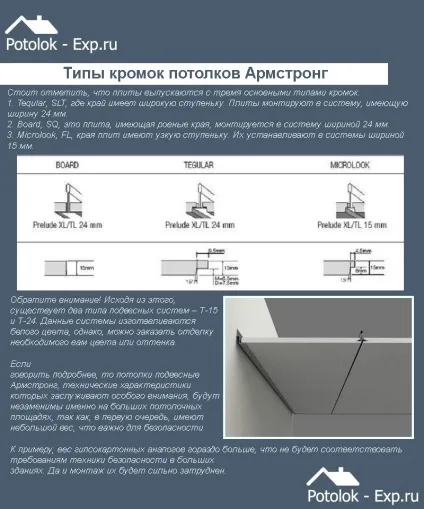

Типи крайок стель Армстронг
Процес складання полягає в установці пристенного куточка по периметру кімнати на потрібній висоті, монтажі основних напрямних з одночасним кріпленням над ними підвісних гачків. Між основними напрямними витримується зазор 120 см для установки довгих поперечин, відстань між якими 60 см. Монтаж ведеться поступово, установка кожної наступної основної направляючої відразу супроводжується з'єднанням поперечок. Після того як решетування зібрана повністю, встановлюються світильники і декоративні панелі.

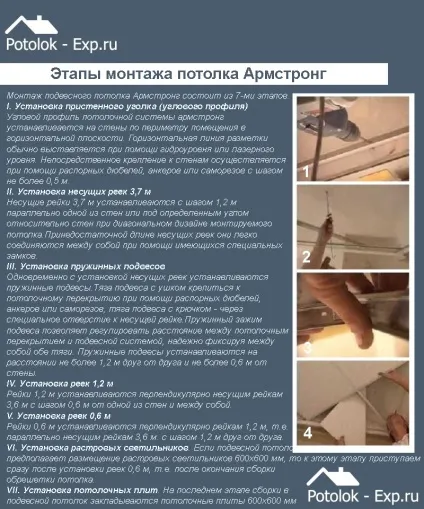

Етапи монтажу підвісної стелі Армстронг
Вибір матеріалу стелі Армстронг. Плити економ класу OASIS
стандартні розміри
Як вже зазначалося, найбільш часто використовується квадратна осередок 60 на 60 см. Проте, існують і інші варіанти заповнення, наприклад, прямокутними декоративними панелями 120 на 60 см. Такий варіант досягається винятком поперечних напрямних на 60 см. Використовується цей спосіб рідко, так як міцність в такому випадку знижується, а декоративна панель, набираючи вологу з атмосфери, може почати провисати під власною вагою.

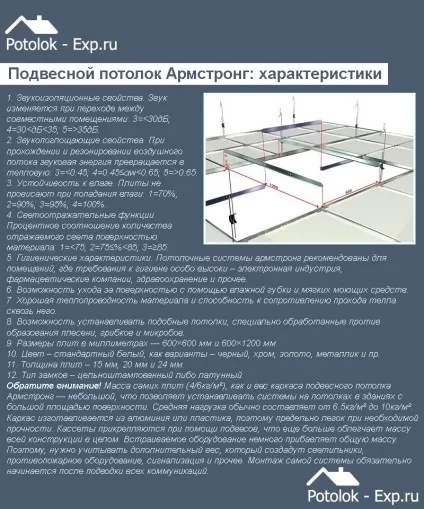

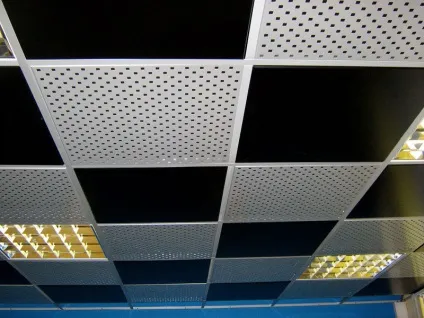

Підвісна стеля Армстронг: технічні характеристики
Матеріалом для декоративних панелей найчастіше служить кам'яна вата, яка при всіх своїх позитивних якостях погано реагує на підвищену вологість повітря. Проблему можна вирішити, використовуючи панелі з інших матеріалів (МДФ, скло, дзеркала і т. Д.), Які мало схильні до дії вологи. Можна використовувати комбіновану систему, що включає в себе як квадратні, так і прямокутні осередки з різними декоративними панелями. Естетично такий спосіб дуже привабливий і дозволяє знайти масу варіантів виконання.
Допустимі навантаження для елементів каркасу під стелі Армстронг
Як розрахувати потрібну кількість елементів
Найпростіше підрахувати довжину пристенного куточка. Для цього треба підсумовувати всю довжину стін в місці кріплення елемента, весь периметр, включаючи балки, виступаючі частини стін, ніші і т. Д. Отриману суму ділимо на стандартну довжину куточка - зазвичай 3 м - і округляємо в більшу сторону для отримання цілого числа. Тобто, якщо периметр приміщення становить 40 м, то кількість куточків складе 40. 3 = 13,3333 ... Округляючи, отримуємо 14 куточків.
Для розрахунку кількості основних і поперечних направляючих елементів слід зробити креслення, на якому буде зображено розташування елементів стелі.
Розрахункова схема стелі Армстронг
Найчастіше виходить так, що площа стелі не дозволяє використовувати ціле число осередків, залишаються надлишки. В ідеалі слід розташувати всі елементи по площі стелі таким чином, щоб осередки меншого розміру перебували рівномірно по всьому периметру. На практиці часто виходить, що залишок занадто малий, щоб ділити його на дві частини, і доводиться просто розташовувати обрізані панелі з одного боку кімнати.
Площа стелі на схемі треба розділити на квадрати 60 на 60 см (в масштабі). Кількість квадратів, включаючи і неповні частини - це число декоративних панелей і світильників.
На цій же схемі підраховуємо кількість основних напрямних. Зазвичай вони розташовуються поперек кімнати, перпендикулярно довгій стіні. Перший ряд в ідеалі встановлюється в 60 см від стіни, що примикає, наступний - в 120 см від першого і т. Д. На практиці довжина кімнати практично завжди не ділиться на потрібне число відрізків, тому намагаються розмістити елементи симетрично, або, якщо залишок занадто малий, з тієї сторони, яка менше впадає в очі.

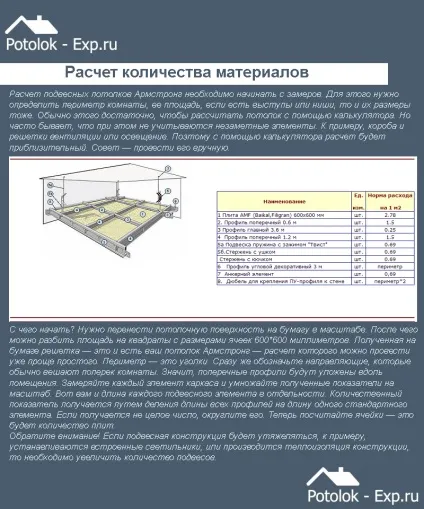

Розрахунок кількості матеріалів
Якщо ширина кімнати більше стандартної довжини основних напрямних (т. Е. 3,7 м), то їх стикують по довжині за допомогою замків, а надлишки відрізають ножицями по металу. У цьому випадку кількість основних напрямних зростає у стільки разів, скільки елементів треба зістикувати. Наприклад, при ширині приміщення 5,8 м буде потрібно з'єднати дві основні напрямні. Якщо довжина кімнати, 10 м, то знадобиться 9 рядів основних напрямних або 18 стандартних елементів.
Далі слід порахувати поперечні напрямні, спочатку довші, потім - короткі, якщо вони застосовуються.
Важливо! Будь-який елемент, що вимагає обрізки по довжині підраховується як цілий.
Інші способи розрахунку
Якщо ви не можете створити креслення або заважають якісь причини, то можна підрахувати кількість елементів іншим, досить простим способом. Спочатку обчислюється площа стелі. Далі вона множиться на певний коефіцієнт, а вийшло значення округляється до цілого числа. Для кожного елемента підвісної системи використовується свій коефіцієнт.
Формула розрахунку площі прямокутного стелі
Приклад розрахунку площі стелі в приміщенні неправильної форми
Таблиця. Коефіцієнти для різних елементів підвісної системи Армстронг.
Наприклад, якщо площа вийшла 96 кв м, то буде потрібно 96 × 2,78 = 266,88≈277 шт. декоративних плит.
96 × 0,23 = 22,08≈23 шт. основних напрямних.
96 × 1,4 = 134,4≈135 шт. поперечок.
96 × 0,7 = 67,2≈68 шт. підвісів.
Крім того, існують онлайн-калькулятори для підрахунку кількості елементів Армстронга. Використання таких калькуляторів дозволяє заощадити час, але точність підрахунку часто залишає бажати кращого. Для більшої надійності можна спробувати використовувати кілька калькуляторів і взяти за основу середнє значення, але фахівці однозначно радять вважати самостійно за схемою.
Розрахунок світильників
Кількість світильників можна змінити в будь-який момент, але краще, якщо їх підрахувати відразу і не робити ніяких робіт згодом. Тим більше що при зміні числа або розташування світильників доведеться міняти проводку, що може зажадати великих трудовитрат.
Існує усереднена пропорція кількості світильників - один на 5 кв. метрів. Такий підрахунок можна лише прийняти за основу, так як він діє за принципом необхідної достатності. При розрахунку стелі Армстронг доводиться враховувати не тільки кількість, але ще і розташування світильників, що може виявитися навіть важливіше. Якщо розраховується офісне приміщення, то джерела світла слід розташовувати максимально зручно для співробітників, в торгових ж площах важлива рівномірність освітлення. Не менш важлива і естетична складова: світильники, зібрані в одному місці, виглядають безглуздо.

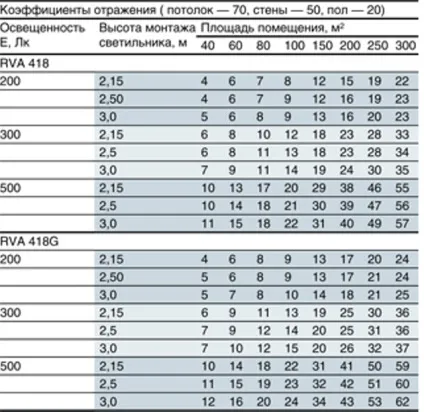

Матеріали для визначення значень освітленості

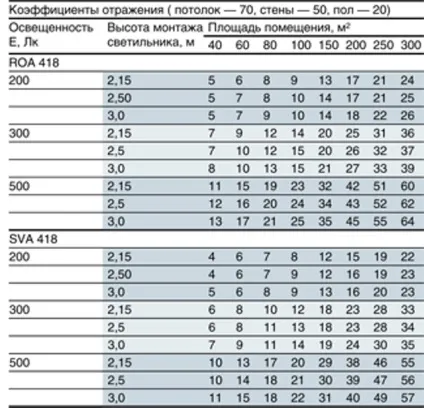

Матеріали для визначення значень освітленості (друга частина)

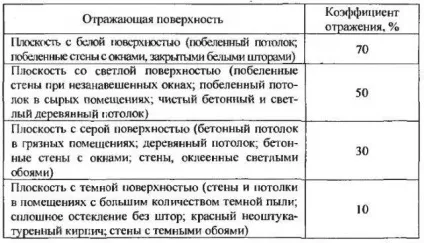

Коефіцієнти відбиття різних поверхонь
На практиці підходять до питання з позицій середніх значень, а саме - обчислюють потрібну кількість світильників по площі і мають у своєму розпорядженні їх симетрично таким чином, щоб якомога рівномірніше висвітлити всю площу приміщення. Такий спосіб працює нітрохи не гірше, ніж будь-який інший, а часу економить багато.

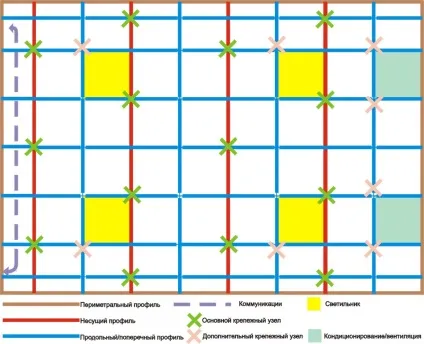

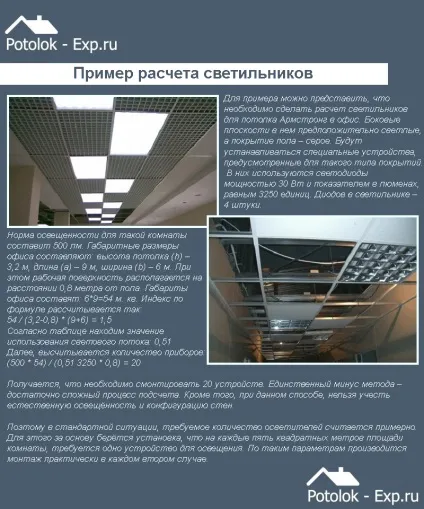

Приклад розрахунку світильників для підвісної стелі Армстронг
вентиляція
Зазвичай вентиляційні труби монтуються паралельно з установкою обрешітки стелі, оскільки більш пізні роботи при готової обрешітці складніше. Найчастіше застосовуються готові вентиляційні решітки, які вставляються в осередку так само, як і декоративні плити, і виготовляються з тих же розмірах. Тому наявність будь-якої механічної зв'язку між стелею Армстронг і вентиляційною системою не потрібно, решітки забезпечують вільний рух повітря з приміщення в межпотолочное простір і навпаки, що гарантує нормальну роботу вентиляційних систем.
З точки зору розрахунку кількості таких решіток слід виходити з об'єму приміщення і типу вентиляційних каналів. При наявності підведення вентиляційних каналів безпосередньо до поверхні стелі використовують круглі решітки, кількість яких відповідає кількості каналів.

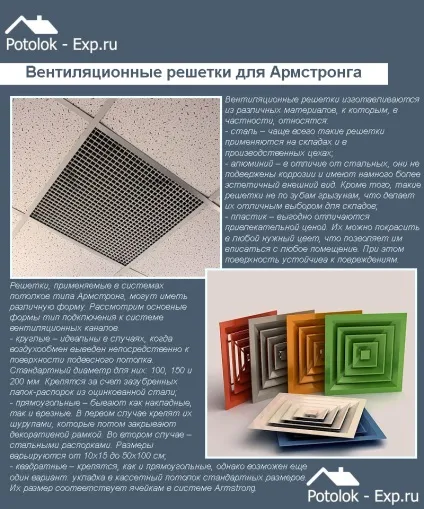

Вентиляційні решітки для стель Армстронг
Розрахунок діагонального розташування елементів
У деяких випадках застосовується таке дизайнерське рішення, як діагональне розташування системи. При цьому способі все підвісні елементи по відношенню один до одного перпендикулярні і тільки щодо пристенного куточка розташовані під кутом 45 °. Розрахувати кількість елементів при такому розташуванні можна тільки по схемі, що виконана в масштабі, що допускає більш-менш точний підрахунок довжини елементів. В основному це відноситься до тих, що направляють і підвісів, так як кількість пристенного куточка підраховується звичайним способом.
Стеля Армстронг з діагональним розташуванням елементів
Важливо! При будь-якому способі розрахунку слід мати невеликий запас деталей на випадок помилки, неакуратної різання або псування з якихось інших причин.
На закінчення слід зауважити, що будь-яка методика підрахунку досить приблизна, оскільки не враховує можливих помилок, внесення змін в проект по ходу справи чи інших випадковостей. Практика показує необхідність придбання елементів конструкції з деяким запасом, який дуже часто виручає при появі будь-яких ускладнень. В іншому підрахунок і установка стелі Армстронг - цілком доступна затія, яку можна здійснити самостійно.
Підвісна стеля Армстронг: технічні характеристики
