Розрахунок системи відеоспостереження

Таблиця 1. Таблиця огляду об'єкта об'єкта

Крок 1. Завантаження плану приміщень

В якості першого кроку, потрібно завантажити в програму план приміщення (карту місцевості). Якщо існуючого плану приміщення немає, то його можна «намалювати» за допомогою інструменту Добавітьстену.

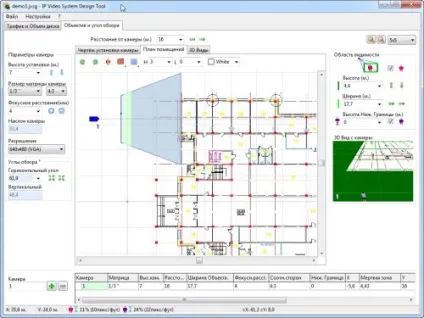

Щоб завантажити план приміщення в програму IP Video System Design Tool потрібно на вкладці ПланПомещеній натиснути правою кнопкою миші в центр порожнього плану приміщень і у спливаючому меню вибрати Фон / Завантажити картинку.

Мал. 1. Завантаження плану приміщення для розташування камер.

Крок 2. Додавання стін і інших тестових об'єктів

Для надання більшої реалістичності і схожості з об'єктом, що охороняється додамо стіни, двері,
вікна та інші тестові об'єкти. Всі ці операції проводяться на вкладці План Приміщень.

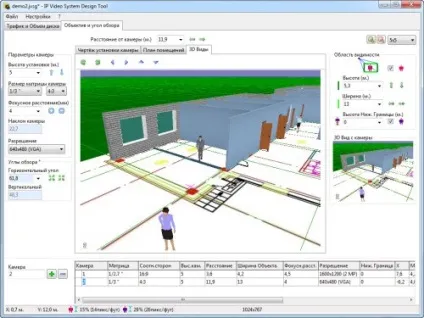

Рис 2. Тривимірний вид плану приміщень з доданими стінами

Щоб вибрати яку саме тип стіни ми додаємо слід або клацнути в маленький чорний трикутник кнопки Додати Стіну. або клацнути цю кнопку правою кнопкою миші.

Крок 3. Додавання камер. Розрахунок фокусної відстані об'єктивів і визначення мертвих
зон.

На даному етапі ми можемо додати камери, уточнити деякі параметри камери і подивитися як такі параметри як фокусна відстань і висота установки камери впливають на зону огляду.
Програма може обчислити як зону огляду за вказаною фокусної відстані, так і навпаки, по заданій ширині зони огляду і вказаною розміром матриці камери розрахувати фокусна відстань об'єктива.
На вкладці Креслення установки камери відображається вид збоку для поточної камери дозволяє оцінити мертву зону і кут нахилу камери.
Регулювати кут нахилу камери до горизонту можна збільшуючи або зменшуючи параметр Висота (м.) В групі Область видимості. Цей параметр визначає якої висоти об'єкт буде видний на указаному параметрі Відстані від камери (м.).

На вкладці Плани приміщень (вид зверху на план приміщень) по кутах зони огляду обраної камери відображаються прямокутні маркери жовтого кольору. Ці маркери, поряд з червоним прямокутним маркером напрямки камери можна переміщати мишею, регулюючи ширину зони
огляду, і максимальна відстань від камери до самого віддаленого цікавить нас об'екта.Іспользуя зелений маркер можна переміщати камеру за планом приміщень.

Також можна легко змінити напрямок обраної камери за допомогою вікна 3D Вид з камери утримуючи ліву кнопку миші і і при цьому переміщаючи миша вгору-вниз або вправо-вліво.

Крок 4. Розрахунок необхідного дозволу камери

Одну з найважливіших речей яку треба з'ясувати у замовника чи потрібно забезпечити можливість у даній частині об'єкту, що охороняється забезпечити можливість:
- ідентифікації (невідомого нам особи)
- розпізнавання (відомого нам особи, наприклад співробітника)
- детектування (гарантоване визначення наявності людини в кадрі оператором або
детектором руху)
- моніторингу
У ряді випадків потрібне лише вести моніторинг без необхідності розпізнавання, наприклад в разі, якщо об'єкти спостереження можуть бути ідентифіковані по іншій камері.

Як правило, чим нижче вимоги замовника до необхідності розпізнавання, тим меншим числом камер можна обійтися.

Програма IP Video System Design Tool показує кольором зони моніторингу (синій), детектування (світло зелений), розпізнавання (жовтий) і ідентифікації (рожевий).

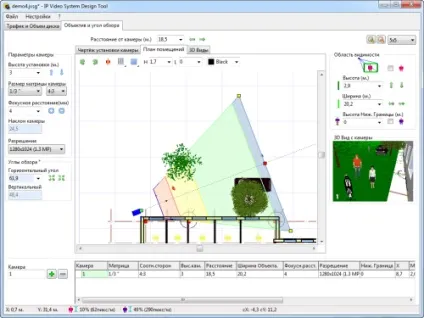

Рис 4. Зони огляду камери.

Зелений - зона де можливо детектування присутності людини, жовтий - зона розпізнавання відомого оператору людини, Рожевий - зона ідентифікації.

Спрощена формула для розрахунку місця на жорсткому диску виглядає так:

СетевойТрафік (в мебагітах в секунду) = СреднійРазмерКадра (КБ) * 1024 * 8 * FPS * ЧіслоКамер / 1000000.

У ряді випадків, в якості вхідних даних ми знаємо точний бітрейт камери, або знаємо середній реальний (виміряний) розмір кадру. У таких випадках можна ввести дані параметри у відповідні поля і розрахунок буде заснований на введених користувачем значеннях.

IP Video System Design Tool дозволяє також враховувати більш складні випадки. Наприклад якщо запис ведеться за розкладом, або ж якщо в певні години в приміщенні нікого немає.
В такому випадку можна ввести в програму розклад записи і середню активність в певні години.
Для цього переконайтеся що відображається стовпець% Записи та натисніть на кнопку «...». Якщо даний стовпець не відображається то клацніть в рядки розрахунку правою кнопкою миші, виберіть пункт меню Відображати / Приховати стовпці.

У вікні% Записи можна розрахувати середній відсоток часу доби протягом якого здійснюється запис, для цього
введіть розклад роботи об'єкта (кнопка Додати Інтервал) і вкажіть приблизну активність, в разі якщо для управління записом використовується детектор руху. У разі ж постійного запису слід вказати активність 100%.

Дану статтю можна завантажити за цим посиланням: raschet-videonabludenia.pdf.
