Розрахунок швелера на прогин

Розрахунок швелера на прогин. Докладна інструкція.

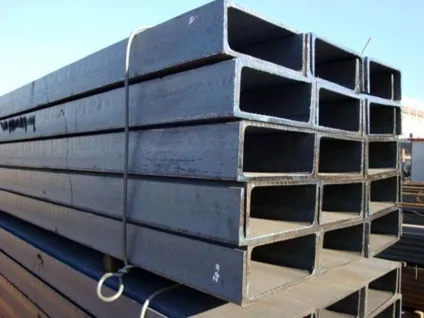

Будівництво важко собі уявити без застосування швелера. Він дуже популярний при праці дому, може використовуватися в якості балок перекриття, перемичок та інших видів будівництва. Швелер є поширеним металопрокатом з усіх інших доступних.

Важливо пам'ятати, що в будівництві слід чітко все прорахувати і тому бездумно купувати і встановлювати швелер не потрібно. Для цього ми і розглянемо як розрахувати швелер, для того щоб уникнути непередбачених ситуацій. Сам розрахунок проводиться в спеціальному калькуляторі за типами і за номером.
Розглянемо кожен такий тип, а також наведемо приклад і дізнаємося, що він означає:

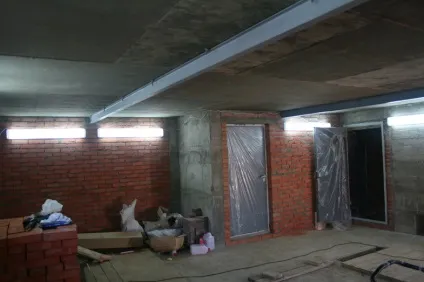

Тип 1 є балка однопролетная шарнірно-оперта зі стійкою розподіленим навантаженням. Прикладом першого типу буде балка з перекриттям між поверхами.
Тип 2 є балка консольна з жорсткою закладенням і розподіленої рівномірно навантаженням. Прикладом другого типу це козирок, який був виконаний за допомогою зварювання двох швелерів з одного боку до стіни і був заповнений простором у вигляді залізобетону.
Тип 3 є балка шарнірно-оперта, яка тримається з консоллю на двох опорах зі стійкою розподіленим навантаженням. Прикладом третього типу буде балка, яка перекриває балконну плиту зовнішньою стіною.

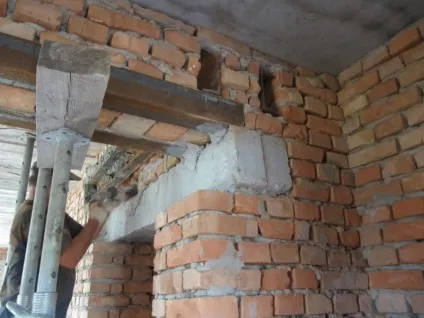

Тип 4 є балка однопролетная шарнірно-оперта, зосереджена однією силою. Прикладом четвертого типу буде перемичка, на яку спирається всього лише одна балка перекриття.
Тип 5 є балка шарнірно-оперта, зосереджена двома силами. Прикладом п'ятого типу буде перемичка, на яку можуть спиратися близько двох балок перекриття.
Тип 6 є балка консольна, зосереджена однією силою. Прикладом шостого типу буде козирок або ще називається парад фантазій, працює за принципом другого типу, тільки цегляна стіна перебуває там, де швелери, між якими розташовується металевий лист.

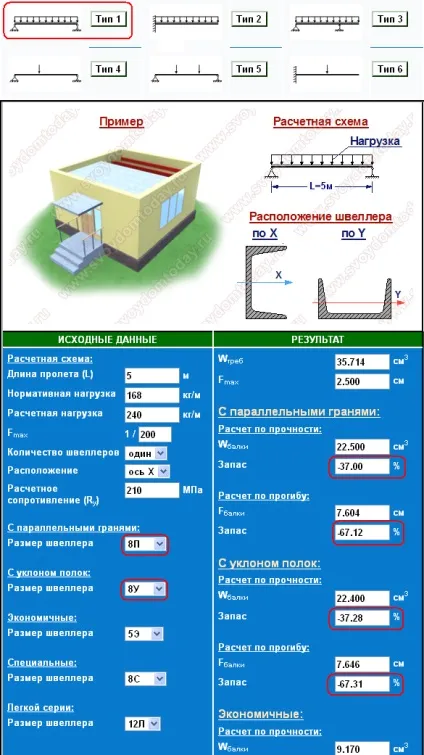

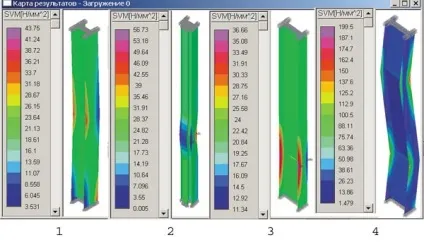

Калькулятор розрахунку швелера

Калькулятор дуже зручний тим, що ви в режимі онлайн можете проводити розрахунки швелера. Підбирати необхідні вам розміри і встановлювати кількість швелерів, які будуть відповідати певним стандартам і ГОСТам.

А також зможете дізнатися масу швелера, його довжину, у вас вийдуть в результаті з лівого боку вихідні дані, а праворуч калькулятор покаже результат по прогину. За графіком ви чітко побачите по осях розташування швелера і яка буде навантаження витримки по цих осях, що є наочним прикладом подальшої роботи.

У вихідні дані розрахункового калькулятора входить:
- довжина прольоту позначає L
- нормативне навантаження вимірюється в кг / м
- Fmax
- кількість швелерів мінімум один
- розташування по осях (Х або У)
- розрахунковий опір R

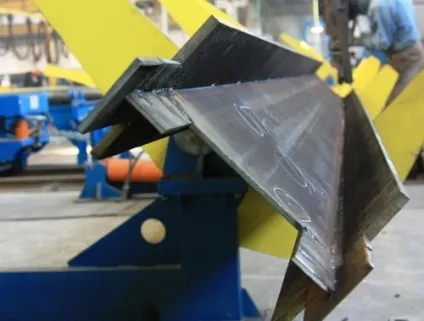

- розмір швелера (з ухилом полиць, з паралельними гранями, економічні, спеціальні, легкої серії).
Результат розрахунку вигину швелера в калькулятор:
з паралельними гранями:
- Wтреб і Fmax
- розрахунок по міцності (Fбалкі і запас)
- розрахунок по прогину (Fбалкі і запас)
З ухилом полиць:
- розрахунок по міцності (Fбалкі і запас)
І також саме прораховуються і інші види балок.

Висновки по роботі зі швелером

Можна зробити висновки, що застосування швелера в будівництві набирає обертів і сучасні технології дозволяють в режимі онлайн опрацьовувати всі можливі варіанти будівництва.

Такий калькулятор ви з легкістю знайдете в інтернеті, пропонується безліч різних варіантів і видів калькуляторів. Слід вибирати той калькулятор, який на ваш погляд буде найточнішим з достовірними результатами.
