Розрахунок потужності трифазного струму

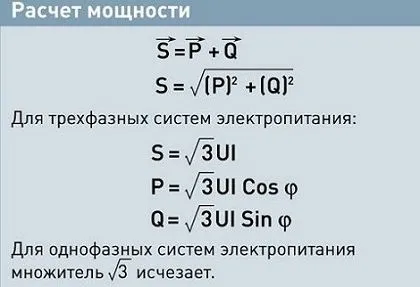

Рівномірний значення трифазного навантаження являє собою протікання по кожному фазного провідника однакового струму. При цьому, значення сили струму в нульовому провіднику буде рівним нулю. Найбільш яскраво, рівномірне навантаження фаз проявляється в трифазних електричних двигунах. Для них розрахунок потужності фазного струму здійснюється за формулою P = 3 * Uф * I * cos (φ) = 1,73Uл * I * cos (φ).

У разі протікання по фазах струмів, різних за величиною, то дана навантаження буде нерівномірна або несиметрична. У такій ситуації, за нульового проводу буде відбуватися протікання електричного струму. При нерівномірному навантаженні, визначення потужності буде здійснюватися за формулою Pобщ = Ua * Ia * cos (φ1) + Ub * Ib * cos (φ2) + Uc * Ic * cos (φ3).

Вимірювання потужності ваттметром

Вимірювання потужності електричного струму проводиться за допомогою спеціальних вимірювальних приладів, в ролі яких виступають ватметри.

За умови симетричного навантаження, потужність, яка надходить від трифазної системи, легко визначається з використанням одного однофазного ваттметра. У чьотирьох систему, що має нульовий провід, включення струмового обмотки ватметра проводиться послідовним способом з одним з проводів фаз. Для підключення обмотки напруги використовується фазний і нульовий провід. Таке включення дає можливість визначити за допомогою ватметра потужність однієї з фаз (Росії). Оскільки рівномірне навантаження передбачає однакову потужність всіх трьох фаз, то загальна потужність трифазної системи буде дорівнює: Р = 3Рф.

В системі, що складається з трьох проводів, включення обмотки ватметра здійснюється до лінійному напрузі мережі, а через струмовий обмотку проходить лінійний струм. Таким чином, показник потужності трифазної системи в разів перевищує дані ваттметра Pω, т. Е. Р = Рω.

Розрахунок потужності фаз при несиметричного навантаження

У разі несиметричного навантаження, розрахунок потужності фазного струму і її практичне визначення проводиться за допомогою декількох ватметрів.

У такій ситуації, для визначення потужності системи з чотирьох проводів, використовуються відразу три ваттметра. Обмотка напруги кожного з них, включається між нульовим проводом і відповідним проводом фази. Таким чином, загальна потужність системи з трьох фаз буде дорівнює сумарній потужності кожної з них.

Для трехпроводной системи застосовується два ваттметра. Тут з'єднуються обмотки напруги в кожному ватметр, вхідні затискачі обмотки струму і вільний лінійний провід. Загальна потужність буде складатися з показань двох ватметрів.
