Розрахунок п-образного компенсатора

Розрахунок П-подібного компенсатора полягає у визначенні мінімальних розмірів компенсатора, достатніх для компенсації температурних деформацій трубопроводу. Заповнивши вище наведену форму, ви зможете розрахувати компенсує здатність П-подібного компенсатора заданих розмірів.

В основі алгоритму даної online програми лежить методика розрахунку П-подібного компенсатора наведена в - Довіднику проектувальника «Проектування теплових мереж» під редакцією А. А. Миколаєва.

Рекомендації до розрахунку

  1. Максимальна напруга в спинці компенсатора рекомендується приймати в діапазоні від 80 до 110 МПа.
  2. Оптимальне відношення вильоту компенсатора до зовнішньому діаметру труби рекомендується приймати в діапазоні H / Dн = (10 - 40), при цьому виліт компенсатора в 10DN відповідає трубопроводу DN350, а виліт до 40DN - трубопроводу DN15.
  3. Оптимальне відношення ширини компенсатора до його вильоту рекомендується приймати в діапазоні L / H = (1 - 1,5), хоча можуть бути прийняті і інші значення.
  4. Якщо для компенсації розрахункових теплових подовжень необхідний компенсатор занадто великих розмірів, можлива його заміна двома меншими компенсаторами.
  5. При розрахунку теплових подовжень трубопроводу температуру теплоносія слід приймати максимальної, а температуру навколишнього трубопровід середовища мінімальної.

У розрахунку прийняті наступні обмеження:

  • Трубопровід заповнений водою або парою
  • Трубопровід виконаний зі сталевої труби
  • Максимальна температура робочого середовища не перевищує 200 ° С
  • Максимальний тиск в трубопроводі не перевищує 1,6 МПа (16 бар)
  • Компенсатор встановлений на горизонтальному трубопроводі
  • Компенсатор симетричний, а його плечі однакової довжини
  • Нерухомі опори вважаються абсолютно жорсткими
  • Трубопровід не відчуває вітрового тиску та інших навантажень
  • Опір сил тертя рухомих опор при тепловому подовженні не враховується
  • відводи гладкі

Рекомендації до монтажу

  1. Не рекомендується розташовувати нерухомі опори на відстані менше 10DN від П-подібного компенсатора, так як передача на нього моменту защемлення опори знижує гнучкість.
  2. Ділянки трубопроводу від нерухомих опор до П-подібного компенсатора рекомендується приймати однакової довжини. Якщо компенсатор розташовують не посередині ділянки а зміщують в сторону однієї з нерухомих опор, то сили пружної деформації і напруги збільшуються приблизно на 20-40%, по відношенню до значень отриманим для компенсатора, розташованого посередині.
  3. Для збільшення компенсує здібності застосовують попереднє розтягування компенсатора. При монтажі компенсатор відчуває згинатися навантаження, нагріваючись приймає ненапружених стан, а при максимальній температурі приходить в напругу. Попереднє розтягування компенсатора на величину рівну половині теплового подовження трубопроводу, дозволяє збільшити його компенсуючу здатність вдвічі.

Галузь застосування

П-подібні компенсатори застосовують для компенсації температурних подовжень труб на протяжних прямих ділянках, якщо можливості самокомпенсации трубопроводу за рахунок поворотів теплової мережі - немає. Відсутність компенсаторів на жорстко закріплених трубопроводах зі змінною температурою робочого середовища, призведе до зростання напруги здатних деформувати і зруйнувати трубопровід.

Гнучкі компенсатори застосовують

  1. При надземному прокладанні для всіх діаметрів труб незалежно від параметрів теплоносія.

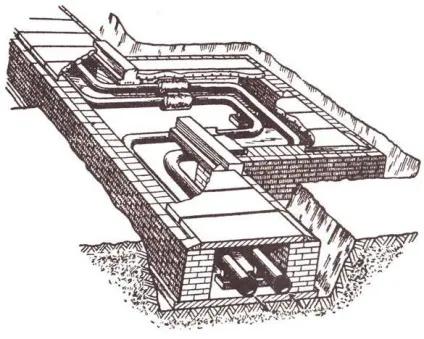

  2. При прокладанні в каналах тунелях і загальних колекторах на трубопроводах від DN25 до DN200 при тиску теплоносія до 16бар.
  3. При безканальної прокладці для труб діаметром від DN25 до DN100.
  4. Якщо максимальна температура робочого середовища перевищує 50 ° C

  • Висока компенсує здатність
  • Не потребує обслуговування
  • Простий у виготовленні
  • Незначні зусилля передаються на нерухомі опори

  • Велика витрата труб
  • Велика займана площа
  • Висока гідравлічний опір

Зразок розрахунку П-подібного компенсатора
