При будівництві приватного будинку доводиться або дотримуватися строгих стандартів в проектуванні, виходячи з типових габаритів бетонних плит, або виконати розрахунок монолітного перекриття.

1 Для чого потрібен розрахунок монолітного перекриття

Від міцності стін залежить надійність всієї конструкції будівлі, і цей факт незаперечний, але не менш важливе значення для безпеки проживають в приватному будинку (так само як і в багатоквартирному) мають перекриття. Міцний підлога під ногами - це дуже важливо для того, щоб відчувати себе в приміщеннях комфортно. Але, якщо плити з бетону на етапі проектування змушують дотримуватися певних рамок, оскільки параметри їх є константою, то розрахунок монолітного перекриття, навпаки, доводиться робити, виходячи з бажаної планування будинку. І помилки при цьому вкрай небажані.

Будь-яке перекриття здатне витримати тільки строго певну (виражену в кілограмах) навантаження на квадратний метр. Не знаючи цю величину, і перевищивши її, наприклад, змінюючи планування шляхом установки перегородок, можна спровокувати виникнення тріщин в структурі бетону. Як наслідок, залите монолітна підстава поверху буде ослаблено, і згодом може зруйнуватися. Щоб уникнути розрахунок потрібно робити так, щоб мати запас міцності перекриття, беручи до уваги характеристики використовуваної марки бетону, діаметр і кількість прутків для арматури, і їх сумарна вага.

У деяких випадках для посилення монолітного наливної підстави можна виготовляти схожим чином горизонтальні залізобетонні балки під перекриттям, які гратимуть роль ребер жорсткості. Для їх розрахунку потрібно лише заздалегідь визначити габарити, які складаються з висоти, ширини і довжини. В цьому і полягає основна різниця між балкою і перекриттям, для розрахунку якого потрібно використовувати такі параметри, як площа і товщина бетонної заливки. Далі ми розглянемо основні норми, яких слід дотримуватися при заливці плит, щоб їх міцність була досить високою.

2 На чому ґрунтується розрахунок залізобетонних конструкцій

В першу чергу слід враховувати, що збірне перекриття, отримане з готових плит дешевше приблизно на 15-20%, ніж наливний монолітна підстава. Причиною тому невисока собівартість випускаються на заводах типових залізобетонних конструкцій, в порівнянні з залитим в зібрану на місці опалубку замішаним вручну або на орендованій бетономішалці розчином. Адже для того, щоб монолітна підстава вийшло надійним, недостатньо просто залити цементну суміш, спочатку необхідно пов'язати каркас з арматури, що вимагає чималих трудозатрат. По міцності готові плити і наливні перекриття виходять однаковими при рівній товщині.

Розглянемо всі складові монолітного підстави, на яких будується розрахунок залізобетонних конструкцій. В першу чергу, споруджується опалубка, яка повинна бути добротної, щоб заливка вийшла якісною. Не бажано використовувати обрізні дошки, оскільки нижня, стельова частина плити, повинна бути ідеально рівною. Отже, в якості основи для опалубки краще вибрати товсту фанеру, бажано, ламіновану (до неї бетон пристає дещо гірше, ніж до звичайної). Боковини також робляться з фанерних смуг, а ось підпірки краще встановити з бруса, перетином не менше ніж 100х100 міліметрів.

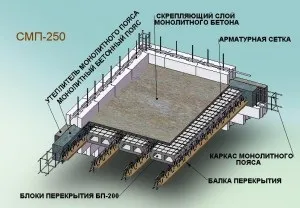

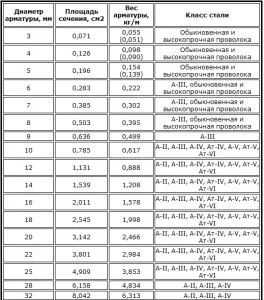

Далі з металевих прутів, пов'язаних дротом, збираються верхня і нижня армуючі сітки, з'єднані за допомогою коротких поперечок в каркас. Занадто частими осередку робити не рекомендується, оскільки це додасть зайву масу монолітному підставі, збільшивши власну навантаження плити. Зазвичай використовується арматура з профілем А-II або А-III. Діаметр прутка для однорядною в'язки потрібно не менше 12, а для дворядної - не менш 10 міліметрів. Для поперечок використовуються стрижні діаметром близько 8 міліметрів. Крок між арматурою досить дотримуватися порядку 0.12 метра.

Для перекриття великої площі обов'язково потрібні опорні горизонтальні балки, які також заливаються на місці і потребують армуванні.

Для того, щоб дізнатися, який запас міцності необхідно надати монолітному підставі, звернемося до СНиП. Нормативне навантаження на перекриття в житловому будинку по стандартам повинна відповідати 150 кілограмам, крім того, не слід забувати про коефіцієнт запасу, який відповідає 1.3. У підсумку отримуємо величину 150х1.3 = 195 кг / м 2. Співвідношення товщини плити і її площі повинно мати пропорції 1:30, іншими словами, для монолітного підстави 3х2 метра вистачить товщини в 20 сантиметрів. Арматуру бажано занурити в розчин так, щоб крайні прутки були покриті бетоном не менше ніж на 3 сантиметри.

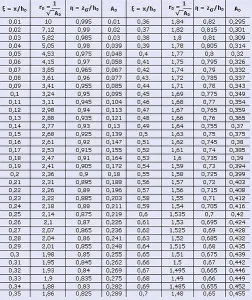

3 Розглядаємо розрахунок заливки плити на прикладі

Отже, припустимо, що площа заміського будинку повинна скласти 50 м 2. причому обидва поверхи будуть однакові за розмірами. Для нижнього виготовляється фундамент, який може бути стовпчастим або стрічковим (якщо підлоги будуть покладені на дерев'яні лаги). Стіни, складені з будівельних блоків, можуть витримати різне навантаження залежно від використовуваного матеріалу. Так, зводячи перегородки з газобетону. їх краще укласти в влаштовану по периметру кімнат систему вертикальних і горизонтальних залізобетонних балок, які повинні витримати навантаження стін другого поверху.

Вертикальні балки заливаються поетапно, порційно, інакше застигання бетону зайняло б занадто багато часу. А ось горизонтальні опорні системи можуть відливатися разом з перекриттям, головне - грамотно зібрати опалубку. Виходячи з площі монолітного підстави другого поверху, знадобиться арматурна сітка відповідної площі. Для захисту торців майбутньої плити від промерзання по зовнішньому периметру поверху встановлюються борту з того ж матеріалу, який буде використаний для стін. З внутрішньої сторони укладається прокладка з твердого утеплювача. Тільки потім монтується армована сітка. Двошарова, якщо товщина перекриття більше 15 сантиметрів, і одношарова, якщо менше.

Тепер торкнемося витрати компонентів для бетонного розчину. Обсяг перекриття отримуємо за формулою V = S x H, де два останніх параметра площа і товщина відповідно. Чим міцніше буде підстава, тим краще, тому бажано отримання бетону марки 400, для чого знадобиться цемент марки від 400 до 600, від значення буде залежати коефіцієнт водоцементного співвідношення. Детальніше розібратися в тонкощах вам допоможе калькулятор цементу.

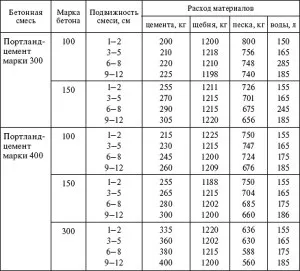

Для нашої ж плити нескладно підрахувати обсяг по вже наявними даними, з урахуванням пропорцій цементу, піску і щебеню, наприклад, 1: 4: 5. Сполучний компонент візьмемо марки 600, товщина перекриття нехай буде 20 сантиметрів, в результаті обсяг розчину повинен бути 500.000 см 2 х 20 см = 10.000.000 см 3 або 10 кубометрів. Виходячи з вищенаведеної пропорції, отримаємо приблизно 1 тонну цементу, 4 тонни піску і 5 тонн щебеню. Води потрібно виходячи з коефіцієнта В / Ц = 0.60, 1000 кг х 0.60 = 600 літрів, знову ж приблизно. Зрозуміло, розрахунки замісу набагато складніші.
