Розрахунок консолі колони

QB п = 269,09 кН, яка є максимальною.

Максимальна розрахункова поперечна сила, що передається на консоль, становить:

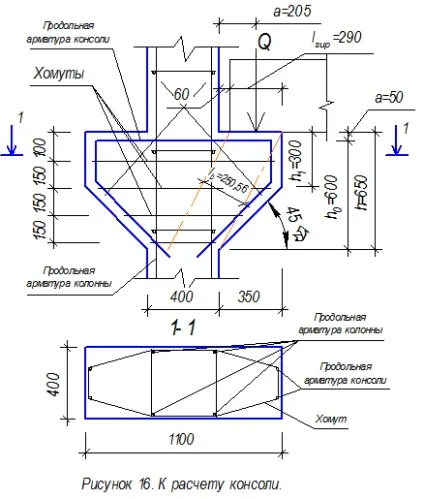

Приймаємо виліт консолі lc = 350 мм, висоту перерізу консолі в місці примикання її до колони, h = 650мм. Кут нахилу стислій межі консолі до горизонту. Робоча висота опорного перетину консолі: h0 = h-a = 650-50 = 600 мм.

Відстань від прикладання сили Q до опорного перетину консолі буде: a = lc -lsup / 2 = 350-290 / 2 = 205мм.

Розміри перетину консолі повинні задовольняти умові міцності на дію поперечної сили:

то в розрахунок приймаємо

QB п = 339,53 кН<размеры консоли достаточны.

Визначення площі поздовжньої арматури Аs.

Момент в опорному перерізі, взятий з коефіцієнтом 1,25, дорівнює:

Площа перерізу арматури буде дорівнює: мм 2.

Приймаємо 2Ø16 A500 з АS = 402 мм 2 (+ 7,9%).
