Розрахунок і вибір узо

Пристрій Захисного Відключення (ПЗВ), в залежності від номінального струму витоку ,, забезпечує захист: 100 і 300 мА - від пожежі; 30 мА - від пожежі і життя від ударатоком; 10 мА - життя від удару струмом

Дослідження, що проводяться в разнихстранах світу, показують, чтосерьезность поразки електріческімтоком визначається силою струму, що проходить через тіло людини.

Тілесні ушкодження стають серйозними, коли сила струму перевищує 40 - 50 мА напротязі однієї секунди.

Теоретично, сила проходить через людське тіло струму досягає 150 мА, когдачеловек стосується провідника під напругою 230 В в умовах сухого середовища.

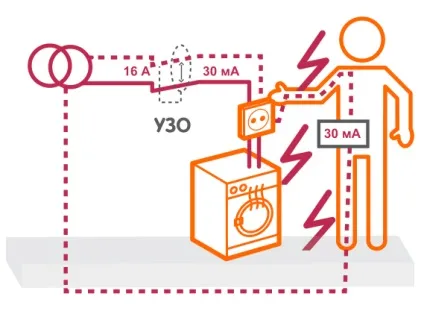

Вимірюючи різницю сили струму між провідником під напругою і нульовим провідником, диференційний вимикач навантаження фактично виявляє струм, що протікає через тіло человека.Еслі цей струм досягає порогу 30 мА, Діфферінціальной вимикач навантаження відключається протягом декількох мілісекунд, попереджаючи таким чином тілесні ушкодження або більш важкі наслідки .

Рекомендації щодо застосування УЗО

Застосування ПЗВ і діфавтомат Easy 9 забезпечує захист навіть в разі відсутності заземлення

Протипожежне УЗО забезпечує захист від струмів утечік в 100 і 300 мА, на якіне відреагує автомат, але які здатні викликати пожежу. Протипожежне УЗО не захищає життя і здоров'я при ударі токо

РОЗРАХУНОК І ВИБІР УЗО: РОЗРАХУНОК

1. Розрахунок струму витоку

Приблизний розрахунок струму витоку лінії живлення електроплити, дано: Потужність плити - 3 кВт однофазного струму 220 В, 50 Гц. Довжина 3-жильного дроти від електрощитка до плити - 15 м.Расчет: Розрахунковий струм електроплити: 13,64 А = 3000 Вт / 220 В. Розрахунковий струм витоку електроплити: 5,46 мА = 0,4 х 13,64 АРасчетний струм витоку дроти: 0,15 мА = 150 мкА = 10мкА х 15 м. Сумарна розрахункова витік струму: 5,61 мА = 0,15 мА + 5,46 мА

2. Вибір ном. струму витоку УЗО (ном. відключає диференційний струм IDn)

Значення номінального відключає диференційного струму ПЗВ не повинно перевищувати 33% суми струмів витоку електропроводки і всіх підключених (включаючи переносні) споживачів електроенергії

3. Вибір номінального робочого струму ПЗВ (ном. Ток In)

Номінальний робочий струм ПЗВ повинен бути більше суми робочих струмів підключених кУЗО нагрузок.Прімер вибору номінального робочого струму УЗО для електроплити: Розрахунковий струм електроплити: 13,64 А

Вибираємо найближчий більший номінал ПЗВ - 25 А (можна вибрати 40 А, але величина запасу по струму буде невиправдано велика.

Кількість полюсів УЗО: 2 полюса (однофазний струм)

Номінальний робочий струм: 25 А (п.3)

Номінальний відключає струм: 30 мА (п.2)

Обраний УЗО Easy: EZ9R34225
