Розрахунок довжини ніхромового дроту

Калькулятор призначений для розрахунку довжини ніхромового дроту марок Х20Н80, Х20Н80-Н і Х15Н60, які успішно використовуються в сучасних нагрівальних і резисторних елементах.

Калькулятор розрахунку довжини ніхромового дроту

Суть запропонованого розрахунку зводиться до визначення необхідного опору шляхом підбору довжини дроту, використовуючи дані про питому опорі перерахованих вище марок ніхрому (ρ) з урахуванням діаметра дроту і необхідної споживаної потужності нагрівача. Обчислення робиться за формулою l = SR / ρ.

Калькулятор призначений для розрахунку в однофазної мережі, закладене значення напруги становить 220 В, для отримання більш точного результату можна ввести виміряні фактичні значення.

Розрахунок довжини ніхромового дроту

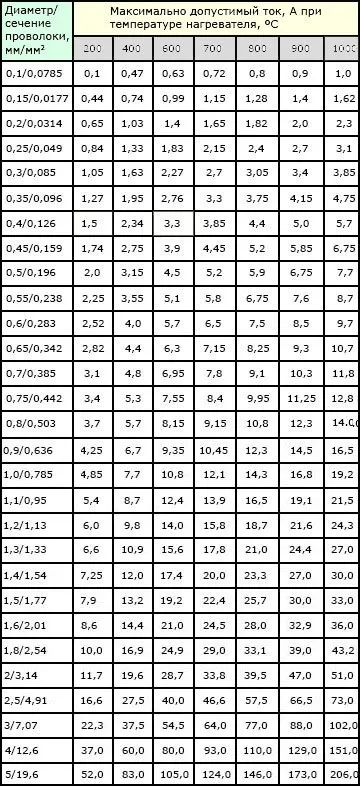

Дуже важливим є відповідність значень розрахункового та допустимого струму. Після закінчення розрахунку використовуючи дані таблиці вище слід переконатися в тому, що допустима сила струму не менше підсумкової розрахункової.

У разі, якщо за підсумками обчислень Iрасч перевищує Iдопустімий, то його слід повторити використовуючи діаметр дроту з більшою допустимою силою струму.

Для нагрівальних елементів. занурених у рідину (охолоджуюча середа) значення допустимого струму можна взяти кілька збільшеним (в 1,1. 1,5 разів). І навпаки: для закритих ніхромових спіралей, охолодження яких утруднено рекомендується зменшити його значення (в 1,1. 1,5 разів).

Крім того, необхідно обов'язково враховувати одну важливу умову розрахунку: передбачається, що нихромовая спіраль нагрівача закріплена горизонтально, так як в цьому положенні забезпечується більша рівномірність розподілу тепла по поверхні спіралі.

При намотуванні спіралі для досягнення кращої ефективності та безпеки роботи нагрівача необхідно враховувати крок: намотування з невеликим кроком дозволяє домогтися високої віддачі тепла і, відповідно більшої ефективності роботи нагрівального елементу.

Однак, під час намотування спіралі з невеликим кроком охолодження нихрома гірше, висока ймовірність виходу її з ладу внаслідок перегріву або виникнення межвиткового замикання.

Більший крок намотування, навпаки знизить ефективність роботи нагрівача, але дозволить домогтися більшої безпеки експлуатації і збільшити термін служби спіралі.
