У цій статті розглянемо, як робиться розмітка фундаменту під лазню по раніше розробленими кресленнями комбінованого фундаменту: стрічкового і стовпчастого. Суть цього процесу полягає в отриманні зовнішнього і внутрішнього контурів, за якими в подальшому і буде проводитися риття траншей для заливки бетоном.

Креслення фундаменту лазні

Розмітка фундаменту для зрубу буде проводитися на підставі його креслень, з якими можна ознайомитися в статті «Проектування фундаменту для лазні 5 x6 метрів».

Інструмент і матеріали для розмітки фундаменту

1. Рулетка 10 м.
2. Рівень.
3. Шланговий водяний рівень (шланг заповнений водою з розмічальними колбами по кінцях) або ще краще - лазерний рівень.
4. Шуруповерт.
5. Схил.
6. Молоток.
7. Сокирка.
8. Ножівка по дереву.
9. Міцний не розтягується шнур або волосінь.
10. Відрізки арматури ø10-12 мм.
11. Для обноски:
    • дерев'яні бруси 100x100 мм;
    • дошки 40x150 мм;
    • цвяхи;
    • саморізи.

Підготовка ділянки під під розмітку фундаменту

Перш ніж приступати до розмітки фундаменту лазні, підготуємо майданчик під її забудову. Для цього знімаємо верхній рослинний шар грунту. Ширина і довжина ділянки повинна бути як мінімум на 40-50 см більше з кожного боку по відношенню до габаритних розмірів фундаменту лазні. Розрівнюємо поверхню, домагаючись максимально можливого горизонтального рівня. У нашому випадку будівельний майданчик матиме розміри 6.6x7.6 метрів.

Розмітка зовнішнього контуру фундаменту під лазню

На цьому етапі роботи доведеться пригадати теорему Піфагора, по якій для прямокутного трикутника справедливо такий вираз:

Після нехитрого підрахунку, визначаємо гіпотенузу або відрізок AC. що те ж саме:

• Для початку нам треба провести базову лінію, відповідну однієї зі сторін фундаменту. У нашому прикладі за базову лінію візьмемо відрізок AD = 5600 мм. Як правило, вибирається найбільш важлива сторона лазні, яка буде паралельна якомусь напрямку: лінії паркану, будівлі, дороги і т.п. Припустимо, що сторона AB повинна відстояти від дачного будиночка на відстані 5 м і бути паралельна йому, а кутова точка A від забору на відстані 2 метри. Отже, проводимо від точки A лінію AD і забиваємо арматуру на її крайніх точках.

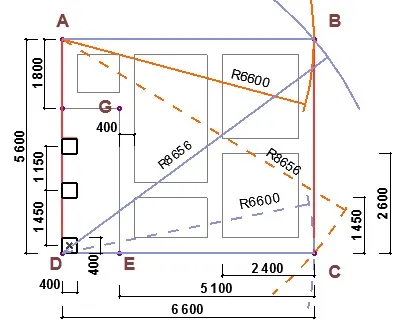

• Крапку B знаходимо за допомогою двох шнурів з петлями на обох кінцях. Першу петлю накидаємо на вбиту арматуру в точці A. другу на вільний відрізок арматури в точці D. Довжини шнурів повинні бути такими, щоб при їх натягу забезпечувались розміри між осями арматури 6600 мм і 8656 мм відповідно. Надійно натягнувши шнур, викреслює на грунті дуги: спочатку з точки A радіусом 6600 мм, а потім з точки D з радіусом 8656 мм. Точка перетину цих дуг і буде шукана точка B. В ній і вбиваємо арматуру.
• Крапку C знаходимо подібним чином з тією лише різницею, що з точки A проводимо дугу, яка дорівнює діагоналі, а з точки D - стороні прямокутника.
• Рулеткою перевіряємо діагоналі отриманого прямокутника. Допустима похибка - 10-15 мм. Якщо цього не вийшло, виробляємо повторну розбивку. Натягуємо шнур на висоті 200-250 мм від грунту по периметру, послідовно обходячи всі стрижні вбитий арматури. Важливо витримати цю висоту, щоб натягнуті шнури згодом не заважали установці обносок.
• Всі інші зовнішні вузлові точки визначаємо методом простого вимірювання відрізків або за допомогою вищевказаного способу згідно з кресленням фундаменту, базуючись по натягнутих шнурах.
• Розмітку внутрішнього контуру і вузлових точок несучих стін зробимо, коли встановимо обноску.

Зовнішній контур фундаменту

Установка обносок для розмітки фундаменту

Обноска служить для тимчасового закріплення осей поза зоною траншеї під фундамент (в натурі) та контролю нульового рівня будови. До того ж вона дозволяє із зручністю виробляти всі підготовчі роботи, аж до заливки бетоном.

Обноски будемо встановлювати по периметру навколо фундаменту лазні, причому кожна сторона периметра обносок повинна відстояти від нього на 0.8-1.5 метра і не заважати при земляних роботах.

• Вибираємо найбільш високу кутову точку на ділянці, наприклад A. В цьому випадку піднесення кута A від поверхні незнятого грунту по відношенню до інших кутовим точкам має найменше значення. На цьому кутку і встановимо першу обноску, яка буде базою для інших обносок.

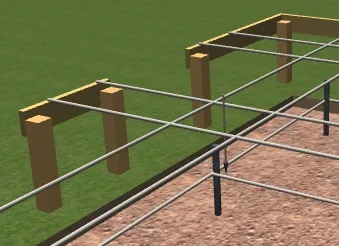

• Забиваємо або вкопують три бруса 100x100, як показано на кресленні. Стовпчики повинні бути надійно закріплені: без люфту і не хитатися.
• Олівцем на кутовому стовпчику робимо позначку нульового рівня лазні. Для цього рулеткою відкладаємо від грунту відрізок в 600 мм і проводимо лінію. Це і буде нульовий рівень. Для довідки можна перейти за посиланням на креслення, зазначений на початку цієї статті.
• За допомогою шуруповерта та лазерного рівня (або простого рівня) закріплюємо дві дошки 40x150 на трьох стовпчиках обноски, рівні верхніх граней яких повинні точно збігатися з нульовим рівнем на кутовому стовпчику і лежати в одній горизонтальній площині.
• Подібним чином встановлюємо стовпчики обноски на всіх кутах і уздовж периметра. Лазерним рівнем (або водяним) робимо на всіх стійках позначки нульового рівня, базуючись по нульового рівня на першій обноски. Закріплюємо дошки шурупами. Перевіряємо правильність установки обносок лазерним рівнем: верхні межі всіх закріплених дощок повинні лежати в одній горизонтальній площині.

Остаточна розмітка фундаменту

• Послідовно натягуємо шнури по раніше розміченому зовнішньому контуру стрічкового фундаменту зрубу. Для цього заводимо шнур на верхні кромки дощок протилежних обносок і натягуємо його. За допомогою рівня орієнтуємо їх строго уздовж шнура нижнього контуру. Коли це буде досягнуто, забиваємо цвяхи в дошках обносок і надійно зав'язуємо. Таким же чином проходимо весь зовнішній контур. В результаті має вийти в точності такий же контур, що і нижній, але вже лежить в площині нульового рівня.

• Перевіряємо діагоналі так само, як ми це робили раніше. Якщо все нормально, то приступаємо до подальшої розмітці фундаменту: натягування інших шнурів уздовж крайніх кромок стінок майбутнього фундаменту. Використовуючи рулетку, на лахмітті робимо необхідні позначки товщини стінок і відстаней між ними, забиваємо гвоздики, натягуємо і закріплюємо шнури.
• Щоб шнури не заважали проводити подальшу розмітку, їх після натягування можна зняти і використовувати тільки тоді, коли це буде потрібно. Адже, на лахмітті залишаться вбиті цвяхи.

висновок

Отже, нами розглянуто ще одне питання про те, як побудувати лазню своїми руками. Тепер можна приступати до заливання фундаменту. Але перш ніж це робити, треба врахувати наступне:

• Як варіант, розбивку фундаменту можна проводити по осях, а не по товщині його стінок.
• Бажано всі роботи проводити в один будівельний сезон. Це стосується як розмітки фундаменту, так і закладки його бетоном. Якщо обноски залишаються на наступний сезон (зимують), то перед початком земляних робіт слід перевірити нульовий рівень, так як сили морозного обдимання можуть значно спотворити його, і, при необхідності, зробити корекцію.
• Все розмічальні роботи можна було б виробляти і без установки обносок, а обійтися тільки установкою стрижнів арматури, виносячи їх в натуру, тобто за межі зовнішнього контуру фундаменту. Але це робити не рекомендується, так як досягти якісного результату буде проблематично.
• Використання ж обносок значно спростить підготовчі та бетонні роботи з високою якістю. Без праці і точно можна буде вирити траншеї, встановити опалубку і арматурний каркас. А зазначений нульовий рівень буде хорошим орієнтиром для робітників при будівництві лазні.
• Після того, коли буде зроблена розмітка фундаменту для лазні та залитий приготований бетон. можна залишити одну або дві обноски, які будуть відмінним орієнтиром для робітників при подальшому її будівництві.
