Розміри відводів, розміри, діаметри, область використання, види - на промисловому порталі

Відведенням є складова частина трубопроводу, що застосовується для з'єднання труб в єдину ланцюг і зміни траєкторії напрямки конструкції.

Така деталь виготовляється з різних за хімічним складом матеріалів і являє собою трубу, зігнуту під певним кутом. Найбільш поширеними є моделі з кутом повороту 45, 60, 90 і 180 градусів. Виробляються з низьколегованої і вуглецевої сталі, відносяться до типу 3D (R = 1.5DN). Залежно від способу виготовлення, підрозділяються на ковані, гнуті, зварні, штампозварні.

Таблиці розмірів відводів

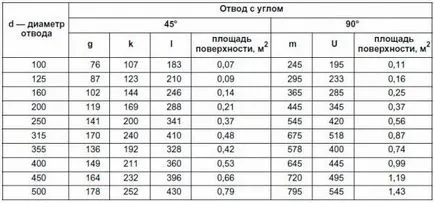

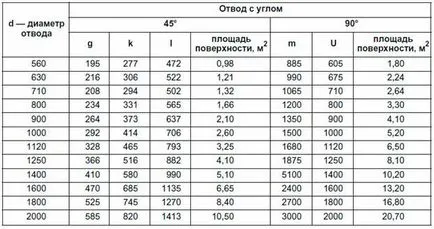

Розміри цих сталевих виробів різних діаметрів наведені нижче в таблицях 1 і 2.

Сталеві відводи мають широке застосування в різних цілях, а саме: на тепло- і водопостачальних підприємствах, в хімічній, нафтогазовій промисловості, на магістральних і підвідних трубопроводах, а також для з'єднання труб між собою в місцях повороту магістралі.

Відводи крутовигнуті є однією з найважливіших деталей, необхідних для монтажу трубопроводів. Вони являють собою перехідні частини, що дозволяють з'єднати труби і змінити їх напрямок.

Розрізняють такі їх різновиди:

Сталеві кругоізогнутие цельнонатянутие.

Вони виробляються або штампуванням, або протяжкою по рогообразние сердечника. Вони мають невеликий радіус кривизни (1-1,5 умовного діаметра), тому мають невеликими габаритами і вагою. Виробляються під кутами в 30, 45, 60, 90, а також 180 градусів. На малюнку, що наведений нижче, схематично зображені деталі крутовигнуті суцільнотягнені.

2) зварні секторні.

Їх виготовляють за двома стандартами: ОСТ 36-21-77 для нафтопроводів і ОСТ 34.10.752-97 для трубопроводів води і пари. В процесі виробництва використовується лист сталі або конусоподібні кільця труби, в подальшому зварених в так зване коліно. Розміри діаметрів таких деталей починаються від 530 мм і вище. Відмінною їх особливістю є їх низька, в порівнянні з іншими видами, ціна, яка обумовлена ​​простотою процесу їх виготовлення.

Вони є ще одним різновидом сталевих виробів, для виготовлення яких використовують безшовні або електрозварні труби. Розрізняють два способи їх виробництва: холодногнутий, у якому відвід гнутий виготовляється без нагріву і, так званий, горячегнутий, що передбачає попереднє нагрівання всієї заготовки або згинається ділянки струмом високої частоти. Нижче наведено схематичне зображення гнутих моделі.

У сфері побутових послуг ці вироби також мають широке застосування в вигляді складових частин каналізаційних систем.

Він призначається для зміни повороту каналізаційного трубопроводу, що транспортує господарсько-фекальні стоки всередині виробничих, адміністративних і житлових будівель. За допомогою так званого каналізаційного коліна можна повернути трубопровід на 15 °, 22 °, 30 °, 45 °, 67 °, 90 °. Найчастіше для цих цілей використовується деталь, зроблена з поліпропілену. Її внутрішня поверхня гладка, що зменшує ризик закупорки каналізаційного трубопроводу. Крім того, вона володіє низьким рівнем шуму проходить рідини. Такі вироби стійкі до впливів гарячої води до 95 ºС і до хімічних миючих засобів.

Розміри каналізаційних відводів

Розміри відводів, так само як і ціни, пропоновані виробниками, можуть бути різними. Це залежить як від області застосування (домашня каналізація або міські мережі), так і від матеріалів, з яких вони зроблені.

Приклад цін в Україні:

Діаметр: 110 Кут: 15 ° В упаковці: 20шт 5,76 грн.

Діаметр: 110 Кут: 45 ° В упаковці: 20шт 5,41 грн.
