Добрий день, шановні гості сайту «Нотатки електрика».

Мета моєї статті - розповісти всю правду про установку розеток у ванній або в душових приміщеннях.

Ви знаєте, що приміщення ванної кімнати відноситься до приміщення з підвищеною небезпекою (ПУЕ, п.1.1.13), тому до нього пред'являються особливі вимоги з електробезпеки.

Розетки у ванній встановлювати можна.

Так, шановні гості, розетки у ванній кімнаті і душових приміщеннях встановлювати можна, я б навіть сказав потрібно, тому що у ванній кімнаті теж є ряд електричних приладів таких як, фен, електрична бритва, пральна машинка, електричний полотенцесушитель, душова кабінка та інше електрообладнання.

До речі, я вже писав статтю як підключати пральну машину до електричної мережі. Кому цікаво, можете прочитати.

Що ж там говориться?

Вимоги до розеток у ванній кімнаті

Першою вимогою по установці розеток у ванній є вимога до електропроводки. Ви вже знаєте всі види електропроводок. Так ось у ванній кімнаті, сюди можна віднести і сауни, і душові приміщення, повинна застосовуватися тільки прихована електропроводка. Хоча в ПУЕ пунктом нижче йдеться, що допускається і відкрита електропроводка. але без застосування металлорукавов.

2. Поділ ванної кімнати на зони

Другою вимогою по установці розеток у ванній є зони, на які поділяється приміщення ванної кімнати. Коротко розповім про них. Всього існує 4 зони:

Щоб легше уявити собі як розташовуються зони, пропоную Вам подивитися малюнки нижче. На зображеннях показані види зверху і збоку для різних виконань ванних кімнат. Червоними цифрами позначені номери зон.

Ванна (без стаціонарної перегородки).

Ванна зі стаціонарною перегородкою.

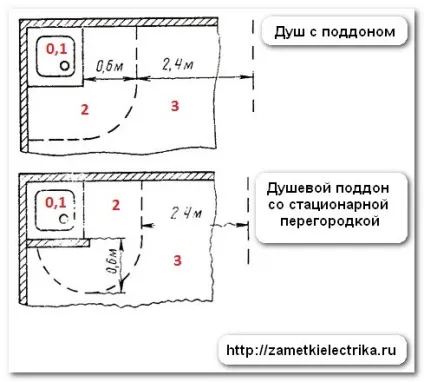

Душ з піддоном і стаціонарною перегородкою.

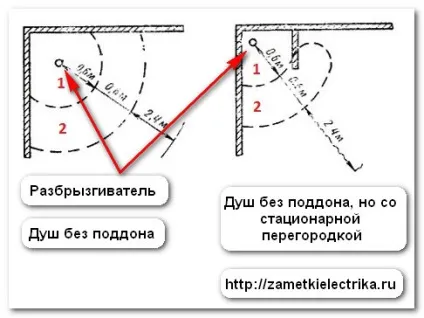

Душ без піддону (з розбризкувачем) і стаціонарною перегородкою.

Думаю, з зонами у ванній кімнаті все зрозуміло. А тепер давайте розберемося, що в якій зоні може розташовуватися, особливо це стосується розеток.

Електрообладнання, розташоване в певній зоні, має відповідати вимогам цієї зони. Вимоги різняться за рівнем захисту корпусу IP, напрузі харчування і наявність пристроїв захисного відключення.

У зоні 0 заборонено розміщення будь-яких електричних приладів, крім тих, що використовуються для застосування в самій ванні (в основному до 12 вольт). У будь-якому випадку вони повинні мати ступінь захисту корпусу IРХ7 (Х - захист від твердих частинок і тіл в санвузлі нас не особливо цікавить, 7 - захист від проникнення води при тимчасовому зануренні).

В окрему статтю я винесрасшіфровку всіх кодів ступенів захисту IР електрообладнання та електричних виробів-знайомтеся!

У зоні 1 дозволено встановлювати тільки водонагрівачі. До того ж вони повинні мати ступінь захисту корпусу IРХ5 (5 - захист від струменів води з усіх боків під невеликим тиском).

А в зоні 2 вже допускається встановлювати водонагрівачі, витяжні вентилятори і світильники 2-ого класу, які включаються за допомогою шнура. Все встановлене електрообладнання в 2 зоні повинно мати ступінь захисту корпусу IPХ4 (4 - захист від бризок і води, що ллється зі всіх сторін води).

У зонах 0, 1 і 2 заборонено встановлювати розподільні коробки, розетки і різні пристрої управління (наприклад, терморегулятори для теплої підлоги).

У зоні 3 вже можна встановлювати розетки, вимикачі, терморегулятори та інше електрообладнання, але при виконанні будь-якого із нижче умови:

• харчування ліній проводиться через розділовий трансформатор
• лінія захищена УЗО або диференціальним автоматичним вимикачем з уставкой не більше 30 (мА)

При цьому ступінь захисту у розеток, вимикачів та іншого обладнання у ванній, встановлених в зоні 3, повинна бути IPХ1, але для надійності все ж рекомендую IPХ4 (Х - захист від твердих частинок і тіл нас у ванній не особливо цікавить, 1 - захист від падаючих вертикально крапель води, 4 - захист від бризок і води, що ллється зі всіх сторін води).

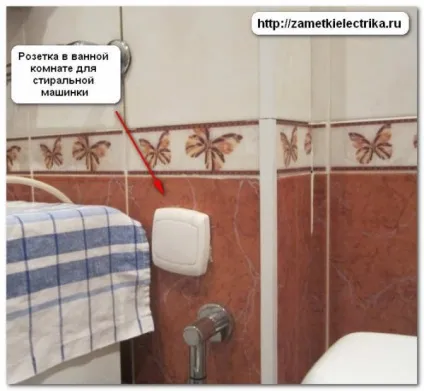

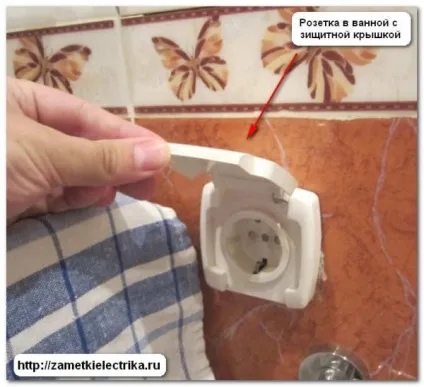

Наприклад, розетки IPХ4 є вологозахищеними, їх конструкція складається із захисної кришки. Так виглядає розетка у ванній кімнаті моєї квартири зі ступенем захисту корпусу IP44.

Про призначення УЗО (пристрій захисного відключення) або дифавтомати Ви можете дізнатися зі статті про застосування УЗО. Якщо у Вас немає можливості встановити УЗО в квартирному щитку (наприклад, немає місця), то Ви можете застосувати переносні УЗО. Про це я розповідав в статті про те, як правильно купити УЗО.

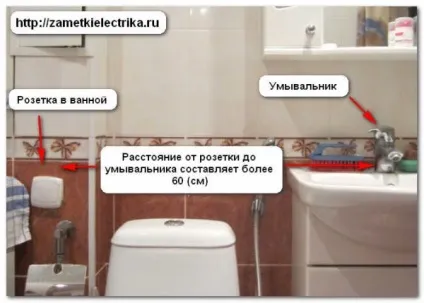

Думаю, що щодо зон все зрозуміло. Головне, щоб відстань від розетки до краю ванни, двері душової кабінки або умивальника складало не менше 60 (см).

Ось фотографія, яка підтверджує сказане вище:

3. Система зрівнювання потенціалів (СУП)

Ще однією вимогою по установці розеток у ванній або душових приміщеннях є наявність системи зрівнювання потенціалів (СУП). Переходьте по ссилочку, там я все докладно описував і розповідав про СУП.

Ще раз повторюю Вам, що розетки в душових приміщеннях і ванних кімнатах встановлювати можна і навіть потрібно, але при дотриманні всіх перерахованих вище вимог. Ці вимоги не на стільки складні, щоб ними нехтувати.

Сподіваюся, що про установку розеток в санвузлі розібралися! А тепер пропоную Вашій увазі ознайомитися з дуже докладної і наочної статтею про монтаж електропроводки у ванній кімнаті.

P.S. І в завершенні статті я хочу запитати: «А у Вас розетки в санвузлі встановлено по всім перерахованим вимогам?»

Маю на увазі згадано, а про заземлення та захисту за допомогою УЗО встановленого за розділовим трансформатором обладнанні не написано. А це дуже важливо. Може бути корпус не можна заземлювати після розділового трансформатора, а на приладах як правило і захисний контакт є. А може не можна його подсоеденять? А якщо не можна, то може і не можна після розділового трасформатора такі прилади монтувати.

У ванній кімнаті слід встановити душову кабіну, всі труби: опалення, каналізація, водопровід зроблені з пластика, чи треба робити ДСУП?

Якщо труби виконані з металопластику, то заземлювати їх не потрібно. Хоча це дуже спірне питання і інспектора Енергонагляду його трактують по різному. Наприклад, мені дозволили їх не заземлювати.

А як можна заземлити металопластикові труби?
З моєї точки зору треба передбачити ДСУП, якщо є пральна машина та інші електроприлади у ванній, при цьому всі інші квартири теж пов'язані в ДСУП. Напевно ДСУП може бути корисна, якщо в одній квартирі миються у ванній, а в іншій квартирі упустили електрощіпци для завивки волосся або фен в раковину.

Фантазії. Відстань між розеткою і змішувачі не регламентується ні в одному документі!
І друге. якщо має місце бути «перегородка, виготовлена ​​заводським способом і встановлена ​​стаціонарно ...», то фактично. розетка може знаходиться в 2-3-х сантиметрах від краю ванни (з боку перегородки, само-собою звичайно).
_________
За розподільчим трансу. після нього ніяка «земля» в розетці не підключається (жирна крапка).

І для кого я цікаво так все докладно розповідаю. Начебто написав на початку статті, що норми взяті з ПУЕ та ГОСТ Р 50571.11. Відстань 60 (см) я не придумував. Перечитайте краще статтю і не висловлюйте свої «фантазії» без вагомих доказів. До речі, про перегородку Ви теж не праві. Дивіться малюнок про душ з піддоном і стаціонарною перегородкою.

питання
Хочу над душем встановити освітлення
стелю 2,75, світильник точковий
цоколь GU 5,3 клас захисту 1, IP 00
лампа - світлодіодна 220V, IP 44
чи можна так зробити - якщо немає то які можливі варіанти?

В принципі вимоги по висоті проходять, значить устанавить можна.

а якщо замість світлодіодних ламп встановити енергозберігаючі, на коробці нічого не написано - швидше за все у них IP 00 - адже на лампі буде конденсуватися пар з душу, чи не буде це створювати проблеми? які можливі наслідки можуть бути при такій установці?
лампочки будуть встановлені на стелі, прямого попадання води на них не буде, єдино можливе буде конденсат з пара. Продавці сказали що можна так зробити - але все ж хотілося б почути думку професійного електрика?

Для Андрія 22.08.13
Продавці завжди говорять що завгодно, лише б продати свій товар - їм вірити часто можна.
Продавцям не доводилося міняти лампи в точкових світильниках IP00 над ванною, а мені доводилося. Лампи через пара намертво пріржавевают до світильників (особливо якщо патрон медьсодержащий, а цоколь лампи алюмінієвий), довелося виймати все світильники з стелі і викручувати лампи ізнутрі.Так що ставте все електрообладнання ванній IP44 (навіть в зоні 3) в розрахунку на прямий удар струменя води з будь-якого місця ванній.

Цікаво було б дізнатися логіку завороту зони 2 за кут стаціонарної перегородки ванній.

Привіт, Дмитро.
Є два питання, правда, вибачте, не зовсім по темі статті.
Якщо отвір витяжки розташоване під стелею, в стіні між ванною і кухнею (як, напевно, в більшості квартир), тобто в зоні 1, чи можна встановлювати в цей отвір витяжної вентилятор?
Чи можна в зоні 1 (і відповідно в зонах 2 і 3) встановлювати вбудовуються в підвісну стелю з пластикових панелей світильники, якщо висота цієї стелі менше 2,25 м. І в разі, якщо більше 2,25 м.?
Дякуємо.

здрастуйте, підкажіть будь ласка, живемо в своєму будинку, поки ванній немає, але в єдиній кімнаті яка підходить під ванну електричний лічильник, кімната 2 на 3, висота стелі 270см, лічильник під стелею ... .Подскажіте ласка, можна, не можна, втім які варіанти, (крім іншої кімнати)

Доброго дня.
Якщо потрібно встановити точкові світильники над ванною, припустимо встановлювати світильники 220В, або тільки 12В? Якщо на 12, чи допускається пригвинтити трансформатор для них до чорнової стелі у ванній кімнаті, ближче до дверей?

elalex, отже, якщо стеля натяжна, то схема з транформатор не потягне? Про ж трохи провисне під його вагою.

Є ще таке питання: чи припустимо повісити над умивальником поруч з ванною ікеевскій дзеркальний шафка з підсвічуванням, вимикач встановимо поза ванною кімнатою (висновок кабелю зі стіни вийде ближче 60 см. До краю ванни). Друга ідея - розташувати за шафою влагозащіте. розетку (для доступу випиляти отвір в задній стінці), для живлення зарядної бази зубних щіток (яка постійно перебуватиме в цьому шафці). Знову ж, фактично розетка ближче 60 см до краю ванни, але незрозуміло де заряджати щітки приміщенні шириною 130 см, 70 з яких займає ванна.

За ПУЕ п.7.1.47. «У зоні 1 можуть установлюватися тільки водонагрівачі».
Межею зони 1 є висота 2,25 метра. Виходить, що на висоті більше 2,25 м встановлювати світильник 220 В можна. На меншій висоті можна встановлювати ніяких світильників.
