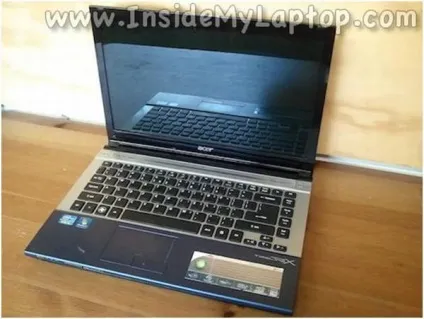

Розбирання і заміна вентилятора на ноутбуці acer aspire 4830t

У даній статті я буду розбирати ноутбук Acer Aspire для того щоб отримати доступ і замінити вентилятор системи охолодження.

У моєму випадку він почав сильно шуміти.

У цій моделі, легко підібратися до вентилятора - не вийти, так як він встановлений всередині корпусу, під клавіатурою.

Перед початком роботи, переконайтеся, що комп'ютер вимкнений.

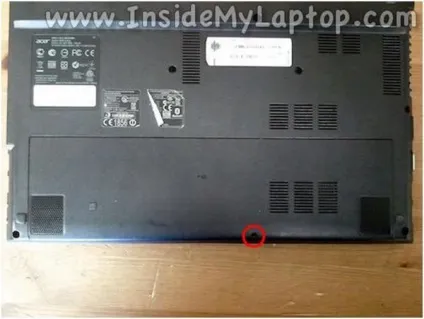

Видаліть шуруп, що утримує кришку, щоб зняти її.

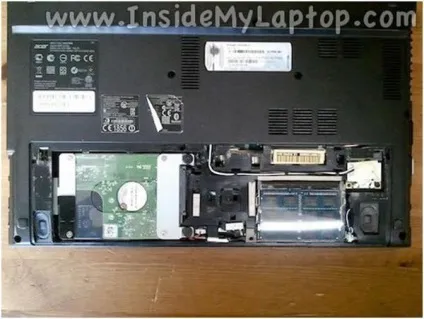

Коли ви зніміть кришку, то отримаєте доступ до вінчестера і оперативної пам'яті.

З метою моєї розбирання необхідності витягати жорсткий диск немає. Я просто покажу, як це робиться в разі, якщо ви в її потребуєте.

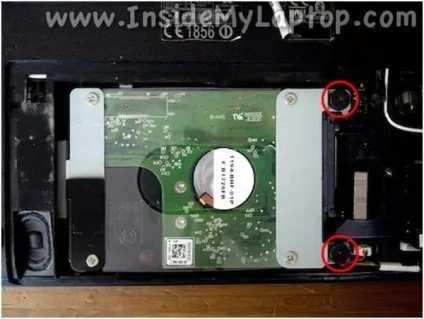

Видаліть два шурупа, якими вінчестер прикручений до кронштейну.

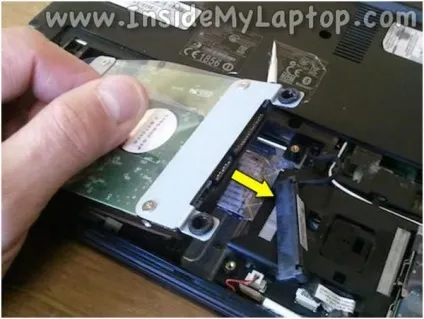

Підніміть праву сторону вінчестера і від'єднайте кабель.

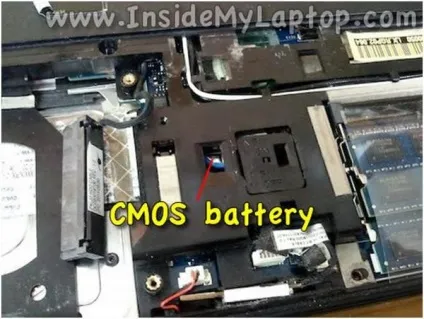

До речі, в даному ноутбуці батареї CMOS поховані глибоко всередині, тому ви можете побачити батарею через отвори в корпусі.

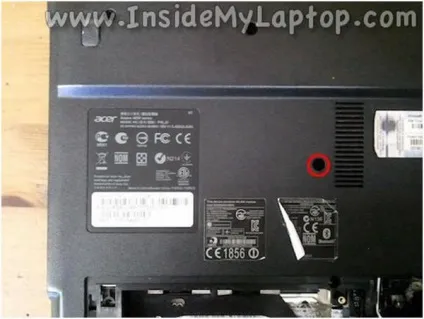

Видалити кріпильний шуруп оптичних дисків.

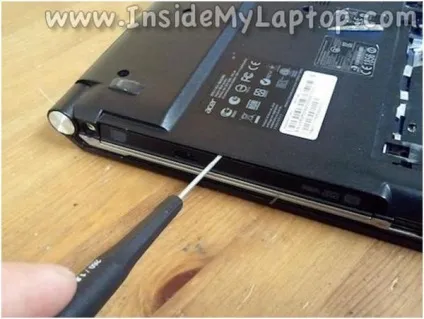

Вставте невелику плоску викрутку між оптичним приводом і нижньою частиною корпусу.

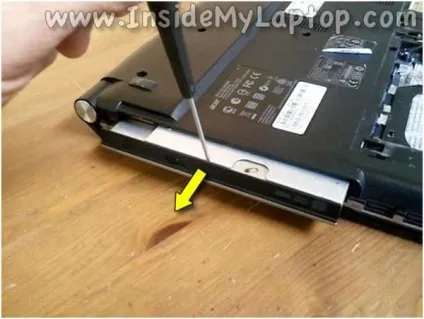

Обережно витягніть дисковод з корпусу.

Вийміть оптичний привід.

Примітка: немає необхідності отримувати оптичний привід для моєї розбирання. Я просто покажу, як це робиться.

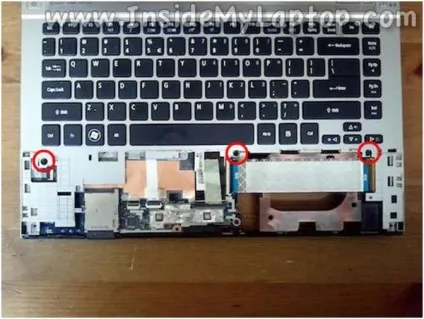

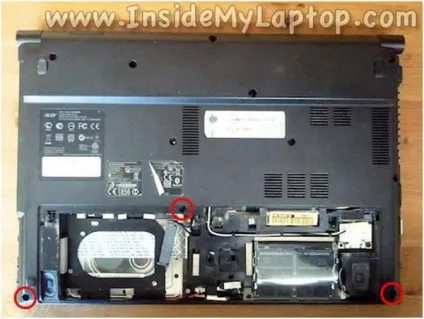

Виверніть три шурупа, що кріплять передню панель з тачпадом.

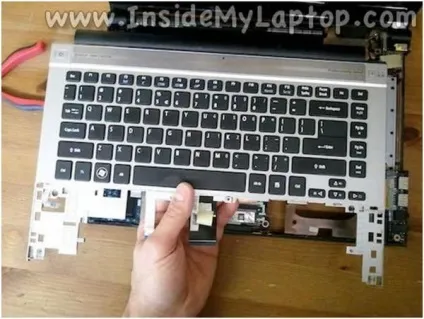

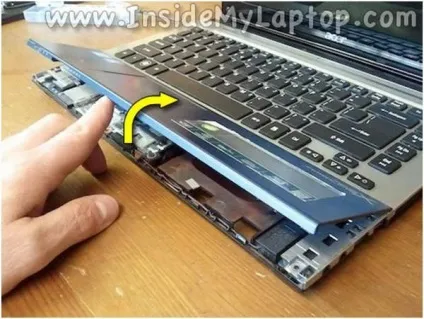

Підніміть її, як показано на наступній ілюстрації і обережно перевернути з ніг на голову.

Будьте гранично обережні, вона все ще підключена до материнської плати.

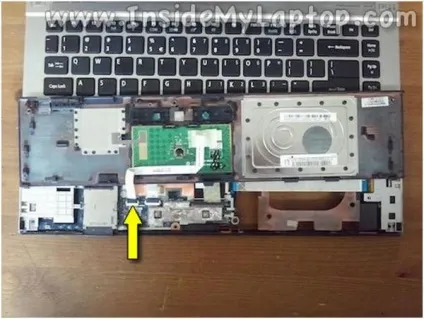

Перш ніж ви зможете видалити панель з тачпадом в повній мірі, необхідно звільнити місце до кабелю.

Ось як розблокувати роз'єм:

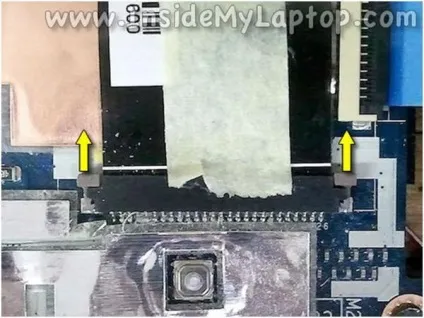

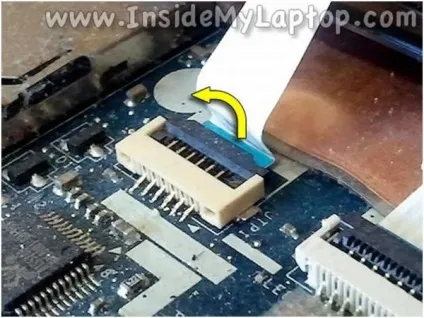

Фіксатор від'єднати під кутом 90 градусів.

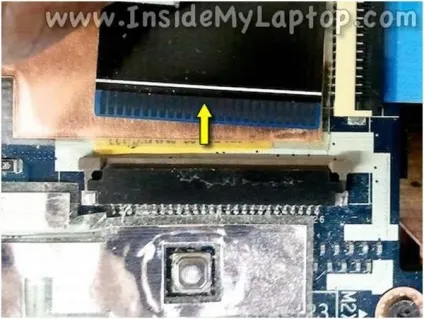

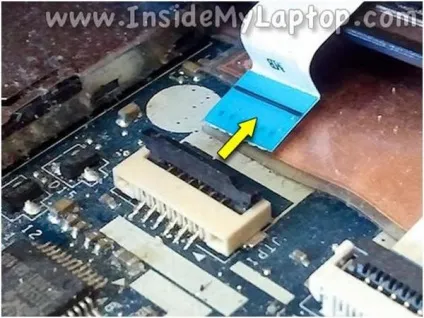

Тепер можна вийняти кабель з роз'єму і зняти панель з тачпадом.

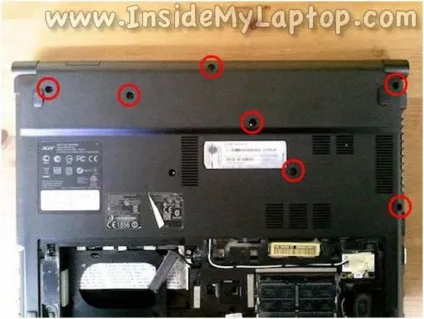

Відкрутіть шурупи з нижньої частини ноутбука.

Виверніть три шурупа, якими кріпиться клавіатура.

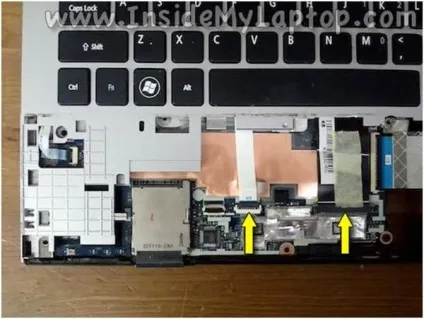

Від'єднайте два кабелі йдуть від клавіатури до системної плати.

Лівий роз'єм може бути розблоковано таким же чином, як ми це робили в пункти 12 і 13.

Ось як відкрити праве гніздо.

Посуньте утримувач кабелю близько 2-3 міліметрів показано накартінке.

Фіксатор повинен залишитися підключеним до роз'єму.

Тепер видаліть стрічку, що забезпечує з'єднання і витягніть кабель.

і вийміть її з комп'ютера.

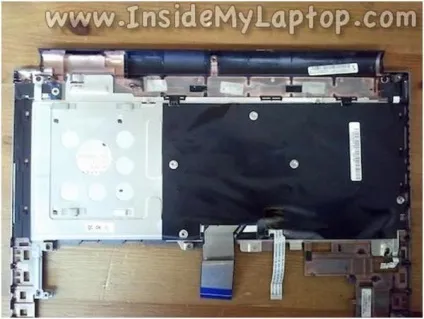

Якщо вам потрібно замінити клавіатуру, необхідно видалити з корпусу з кришкою і шурупами кріплять клавіатуру.

Я більше не буду показувати цю процедуру в цьому посібнику, це не дуже складно.

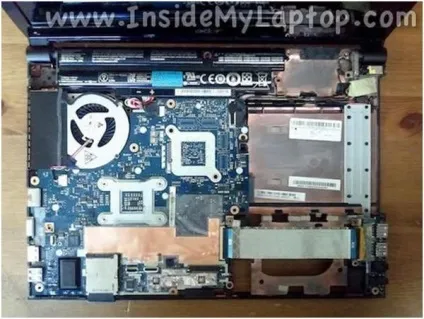

Ось ви і отримали доступ до охолоджуючим вентиляторів.

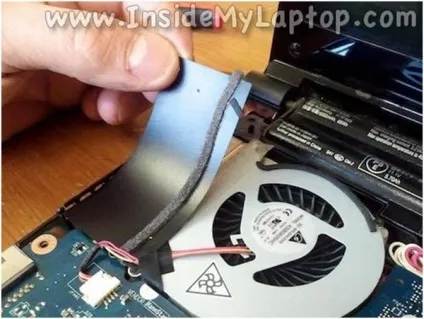

Видалити клейкі покриття між вентилятором і радіратором.

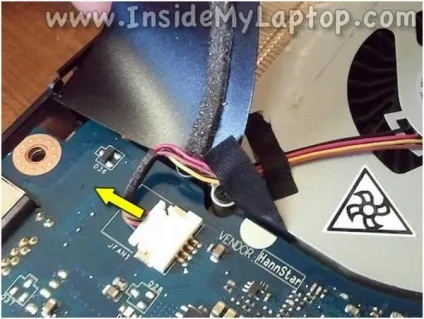

Від'єднайте кабель вентилятора.

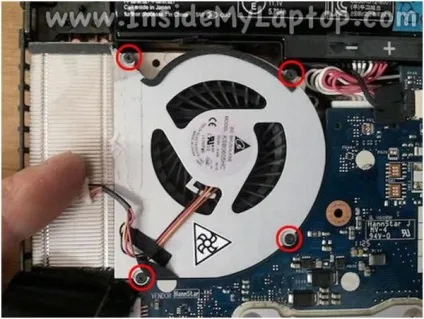

Видаліть чотири шурупа, що фіксують вентилятор.

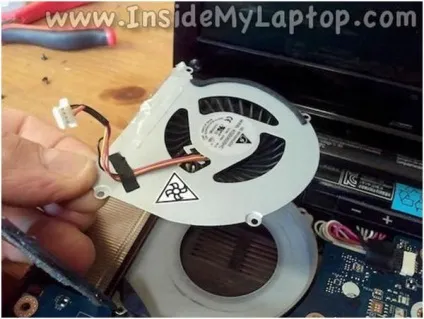

Підніміть і витягніть вентилятор.

Тепер ви можете його замінити.

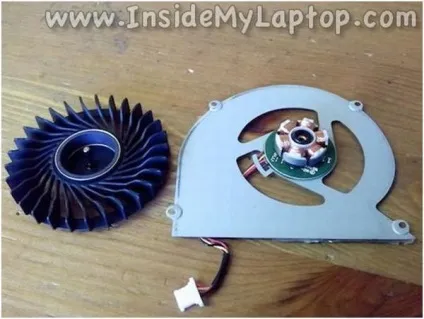

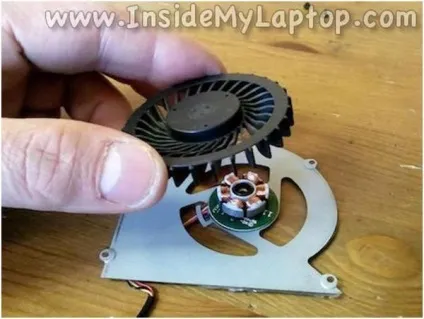

Замість заміни, можна так само спробувати змастити вентилятор або окремі елементи двигуна.

Нанесіть краплю машинного масла на вентилятор і всередину двигуна, прямо в середину.

Зберіть всі деталі разом і протестуйте ноутбук.

Цілком можливо, що змастивши вентилятор проблема з шумом буде виправлена. Якщо немає, то вам доведеться замінити вентилятор.
