Розбирання і ремонт оптичного прицілу

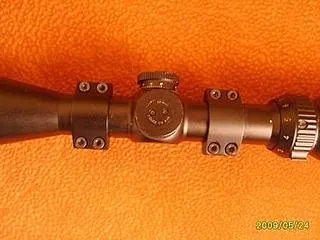

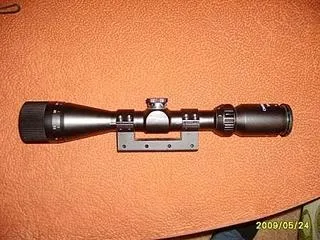

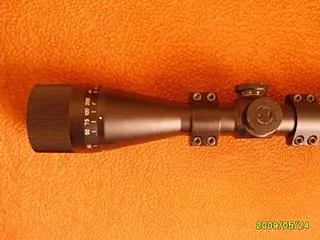

Цей приціл купив з гвинтівкою Remington Summit. Перші 500 пострілів все було нормально, але стали відкручуватися гвинтики 2 штуки на барабанчіе горизонтальної подачі. Ще не скрутив барабанчик і не подмотнул нитками на клею під гумове кільце, проблема пішла.

Після 1,5 тисячі настрела усередині прицілу щось почало побрякивать. Не можу зрозуміти, чи то об'єктив загримів, чи то механізм хреста.
Хочу розібрати.

ресурс чайнікофскій виробився.

Скрутив баранці і зняв гумові колечка.

Відвернув подають "хреста"

Розчарування. У дірках нічого не видно, тільки боки якийсь алюмінієвої труби.

Розбираю окуляр.

Струшую приціл. Постукує швидше за все система наведення "хреста", а це алюмінієва трубка з невеликими лінзами, яка знаходиться за "Хрестом"

Ось тепер в який бік колупати, розуму не прикладу. Пробував згорнути окулярнуий кожух прицілу, та не так сталося як гадалося. Схоже зібрано хоч і на різьблення, та ось попередньо клей нанесли. Полізу через об'єктив.

Спроба вивернути пластикову гайку на хресті саморобними "викрутками" привела до розколу по шліцах цього кільця.
Викрутки зробив з шпателей з господарського магазину. Сталь у них міцна, а ціна-копійки.

Саме кільце не несе якихось важливих функцій.

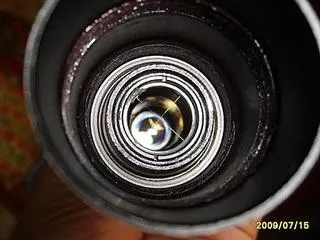

Розібрав обьектив, на лінзі є дрібні відколи.
Всередині конуса-об'єктива стоїть потужна конічна пружина.
Але геп і раніше є. Треба дістатися чимось до внутрішніх лінзочек. Брязкають вони швидше за все.


Гриміла передня ЛінзОчки системи кратності (китаєць не нанесено клею на кріпильний кільце лінзи). Коли вибивав трубку регулювання кратності-лопнув хрест. Розібравшись з пристроєм прицілу зрозумів одне-прі установці прицілу на гвинтівку треба розточувати кільця кронштейна так, щоб в нульовому положенні прицілу сам хрест був уже близький до ідеальної позиції, тоді при остаточній підстроювання система наведення хреста буде в соостності з корпусом самого прицілу, а значить приціл не буде "плавати", а значить буде довго жити.
Для розточування кілець я думаю піде металевий стрижень, обгорнутий наждачкою. Діаметр стрижня повинен бути близький за розмірами до діаметру прицілу.
Варто приціл я думаю в межах 2 тис. Руб. Думаю купити новий такий же, приціл в цілому не поганий. Зараз користуюся ліперсом, у якого як я зрозумів просіла пружинка пластинчатая, яка підтискає систему наведення хреста. На ньому хочу встановити 3-ий болт, яким після пристрела підібгайте систему наведення хреста.

Склеїв, як міг супермоментом

Завтра будуть пострелушкі))))) Уря!
