Розбирання і ремонт коробки передач трактора МТЗ-80, МТЗ-82
Розглянемо основні несправності коробки передач. По-перше, якщо у трактора з'явився великий вільний хід важеля перемикання передач, частковий вихід шестерень із зачеплення, безпричинне вимикання передач - варто звернути увагу на поверхні тертя вилок перемикання (швидше за все є сліди зносу), куліси, пази ковзних кареток. Можливо загублена пружність пружин фіксаторів (рис. 2.6.1).
Ситуація наступна: збій проявляється при включенні або виключенні I передачі і заднього ходу. В такому випадку знімають бічну кришку, вилку перемикання. Якщо при огляді виявлено знос і товщина щік вилки становить менше 8,0 мм вилку I передачі і заднього ходу потрібно міняти меняються. Попутно оцінюють технічний стан сполучень вилок перемикання і ковзають кареток. З цією метою знімають вилки і послідовно вставляють їх у відповідні пази ковзних кареток, оцінюючи при цьому зазор між ними. При перевищенні зазору в 1,5 мм, вилку потрібно замінити. Блок шестерень підлягає заміні при ширині паза більше 10,8 мм.

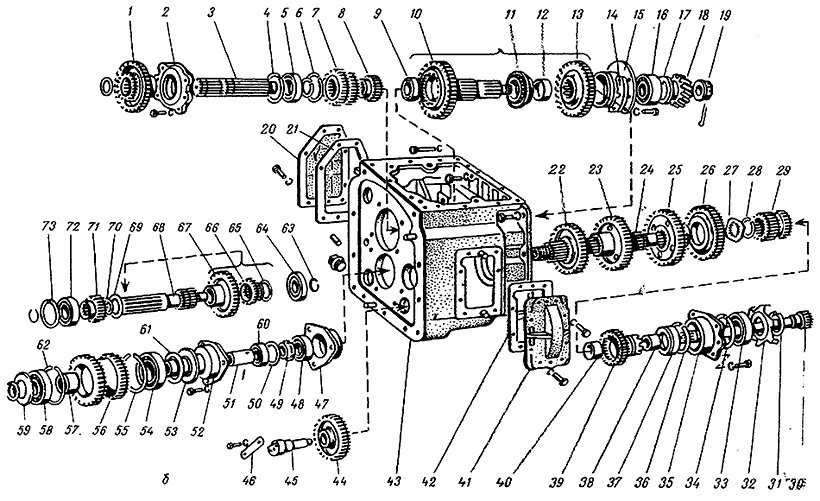

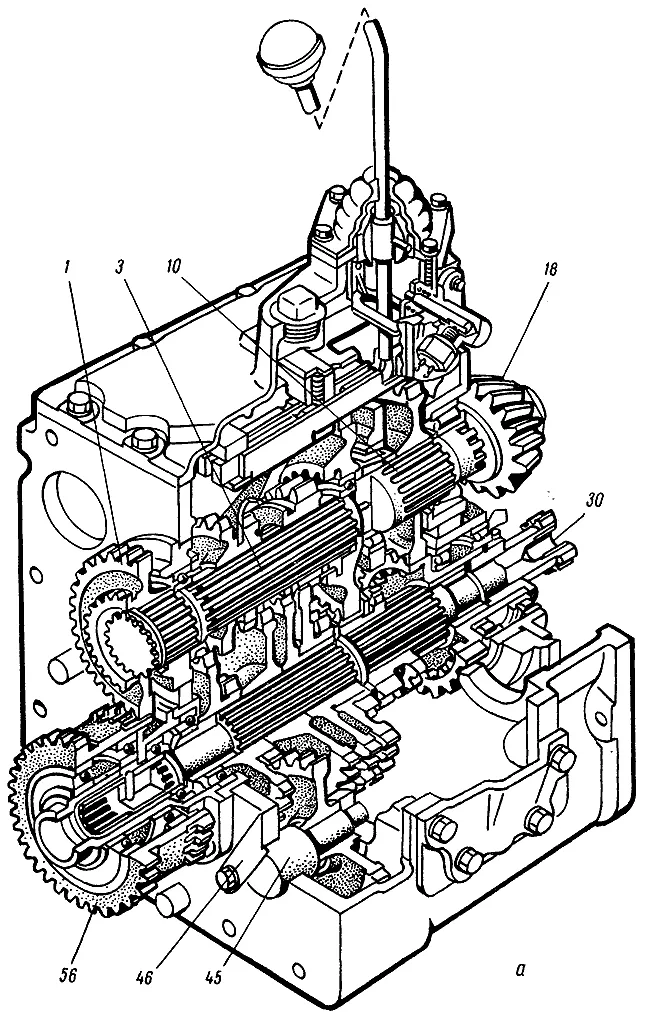

Мал. 2.6.1. Загальний вигляд коробки передач трактора МТЗ-80, МТЗ-82: б - взаємне розташування деталей; 1 - ведена шестерня понижуючого редуктора; 2 - стакан первинного вала; 3 - первинний вал; 4, 6, 31, 34, 36, 50, 55, 62, 63, 65, 70, 73 - кільця; 5, 9, 11, 16. 33, 37, 48, 54, 58, 60, 64, 72 - підшипники; 7 - змінна шестерня IV і V передач; 8 - змінна шестерня III передачі; 10 - вторинний вал; 12 - розпірна втулка; 13 - ведена шестерня II ступені редуктора; 14 - регулювальна прокладка; 15 - стакан; 17, 27 - шайби; 18 - шестерня; 19 - корончатая гайка; 20, 41 - кришки; 21, 42 - прокладки; 22 - ведена шестерня V передачі і заднього ходу; 23 - ведена шестерня IV передачі; 24 - проміжний вал; 25 - ведена шестерня III передачі; 26 - проміжна шестерня; 28 - упор; 29 - провідна шестерня I ступені редуктора; 30 - внутрішній вал; 32 - крильчатка; 35 - стакан провідної шестерні II ступені редуктора; 38, 52 - гнізда; 39 - провідна шестерня II ступені редуктора з втулкою; 40, 51, 57- втулки; 43 - корпус коробки передач; 44 - проміжна шестерня заднього ходу; 45 - вісь проміжної шестерні заднього ходу; 46 - планка; 47 - гніздо підшипника; 49 - гайка проміжного вала; - заглушка; 56 - проміжна шестерня понижуючого редуктора; 59, 61 - маслоотражательних шайби; 66 - ведена шестерня включення ходозменшувача; 67 - ведена шестерня I передачі і заднього ходу з втулкою ;. 68 - вал I передачі і заднього ходу; 69 - з'єднувальні втулка; 71 - змінна шестерня I передачі і заднього ходу
Виникнення при експлуатації трактора інородних шумів в коробці передач, перегрів деяких частин корпусу дають зрозуміти, що сталося руйнування або заклинювання підшипників валів.
Для виявлення і усунення цих дефектів, з коробки потрібно злити масло, прибрати підлогу кабіни і кришку коробки передач. Іноді додатково знімають бічні кришки або раздатку. Далі ломиком прокручують і перевіряють всі доступні для цього вали, надаючи на них вплив в осьовому і радіальному напрямках. При контролі обойми підшипників вони не повинні прокручуватися в своїх місцях, а будь-які зрушення валів не повинні відчуватися. Якщо ви побачили натяк на знос підшипників, їх посадочних місць, легко відчуваються пересування валів, в такому випадку коробку передач дістають з трактора і розбирають для заміни несправних підшипників.
Стуки в коробці передач, які припиняються при включенні іншої передачі, можуть з'являтися через поломки зубів окремих шестерень.
Діагностику зубів шестерень можна провести із зняттям їх кришок коробки передач і знятої раздатке. Для огляду зазвичай піддомкрачувати одне з провідних коліс трактора і, провертаючи його, оглядають зуби всіх видимих шестерень. Якщо при цьому виявлені поломки шестерень, коробку передач розбирають так, як продемонтріровано на рис. 2.6.2-2.6.30, несправні деталі, зрозуміло, підлягають заміні.
Після демонтажу механізму перемикання (див. Рис. 2.6.2), його оглядають на присутність слідів зносу на наконечнику важеля перемикання передач і перевіряють відповідність розмірів деталей - перевіряють товщину щік вилок, зазор між планками перемикання (рис. 2.6.31) і т. д.
При чітко візуально виявлених слідах зносу на наконечнику - важіль перемикання змінюють. Вилки потрібно міняти при досягненні товщини щік менш 8,2 мм. Межі номінально (робочого) зазору між планками перемикання 0,3 - 1,6 мм.

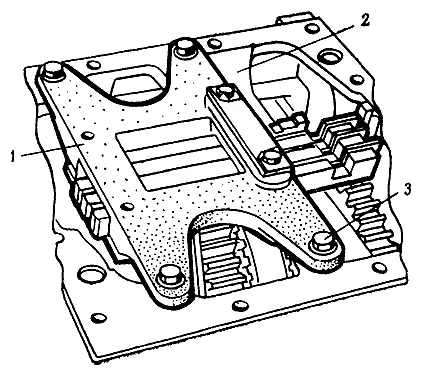

Мал. 2.6.2. Зняття механізму перемикання передач трактора МТЗ-80, МТЗ-82:
1 - корпус вилок перемикання;
2 - корпус коробки передач;
3 - болт
Мал. 2.6.3. Зняття стопорного кільця проміжної шестерні понижуючого редуктора трактора МТЗ-80, МТЗ-82:
1 стопорне кільце;
2 - проміжна шестерня
Мал. 2.6.4. Випресування проміжної шестерні понижуючого редуктора трактора МТЗ-80, МТЗ-82:
1 - шестерня;
2 - корпус коробки передач;
3 - знімач

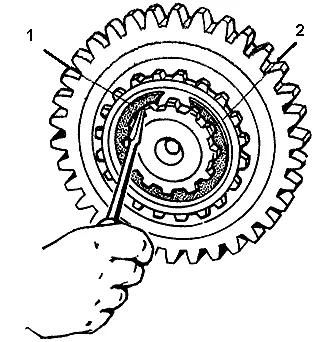

Мал. 2.6.5. Зняття стопорного кільця відомої шестерні понижуючого редуктора трактора МТЗ-80, МТЗ-82:
1 - стопорне кільце;
2 - ведена шестерня
Мал. 2.6.6. Випресування склянки первинного вала трактора МТЗ-80, МТЗ-82:
1 - стакан первинного вала;
2 - первинний вал;
3 - технологічний болт;
4 - болт

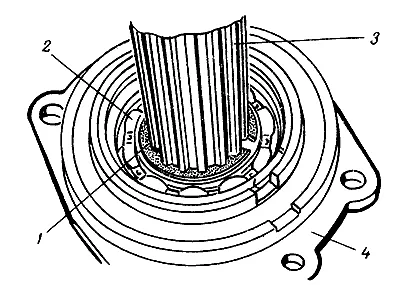

Мал. 2.6.7. Зняття стопорного кільця підшипника первинного вала трактора МТЗ-80, МТЗ-82:
1 - стопорне кільце;
2 - підшипник;
3 - первинний вал;
4 - стакан первинного вала

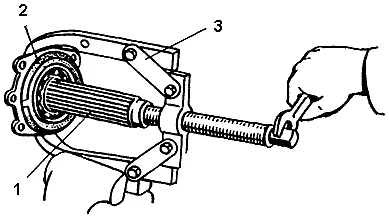

Мал. 2.6.8. Випресування первинного вала трактора МТЗ-80, МТЗ-82:
1 - первинний вал;
2 - стакан;
3 - знімач

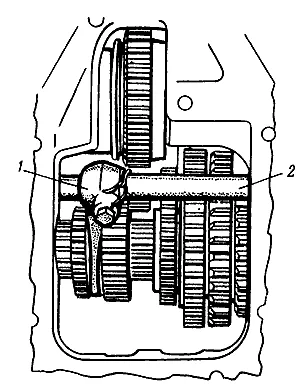

Мал. 2.6.9. Зняття вилки перемикання редуктора трактора МТЗ-80, МТЗ-82:
1 - вилка перемикання;
2 - валик перемикання

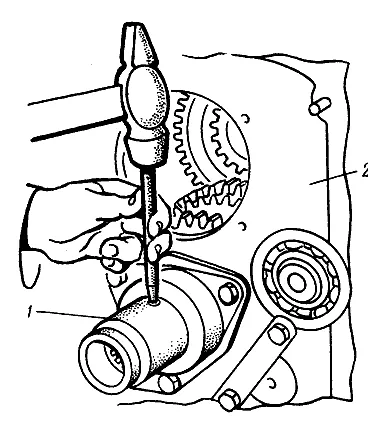

Рис 2.6.10. Випресування пружинного штифта внутрішнього валу трактора МТЗ-80, МТЗ-82:
1 - гніздо внутрішнього валу;
2 - корпус коробки передач
Мал. 2.6.11. Випресування внутрішнього валу трактора МТЗ-80, МТЗ-82:
1 - гніздо внутрішнього валу;
2 - корпус коробки передач

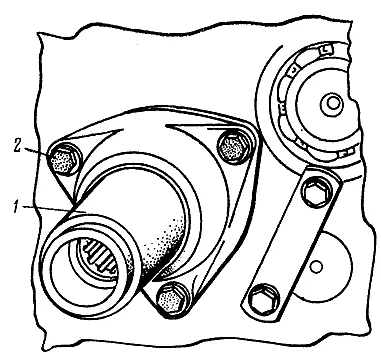

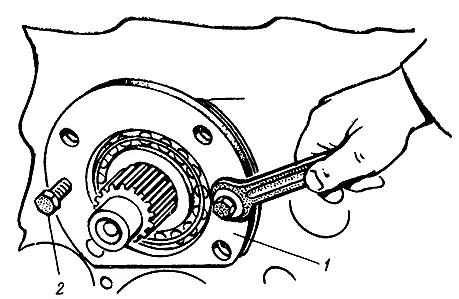

Мал. 2.6.12. Зняття гнізда внутрішнього валу і заміна шліцьовій втулки трактора МТЗ-80, МТЗ-82:
1 - гніздо внутрішнього валу;
2 - болт

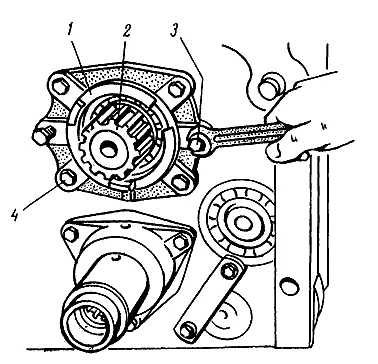

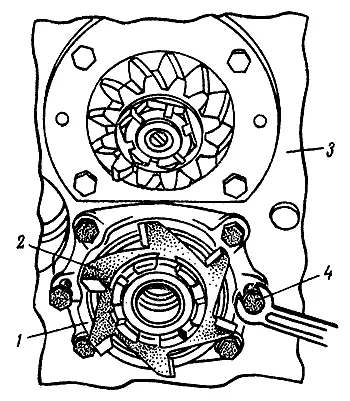

Мал. 2.6.13. Випресування склянки підшипника провідної шестерні II ступені редуктора трактора МТЗ-80, МТЗ-82:
1 - стакан;
2 - крильчатка;
3 - корпус коробки передач;
4 - технологічний болт

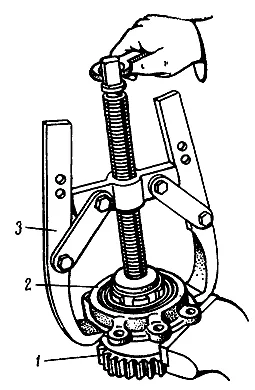

Мал. 2.6.14. Випресування провідної шестерні II ступені редуктора зі склянки трактора МТЗ-80, МТЗ-82:
1 - шестерня;
2 - стакан;
3 - знімач
Мал. 2.6.15. Випресування підшипника провідної шестерні II ступені редуктора трактора МТЗ-80, МТЗ-82:
1 - провідна шестерня
Мал. 2.6.16. Відвернення гайки кріплення внутрішнього валу трактора МТЗ-80, МТЗ-82:
1 - гайка;
2 - гніздо підшипника;
3 - корпус коробки передач

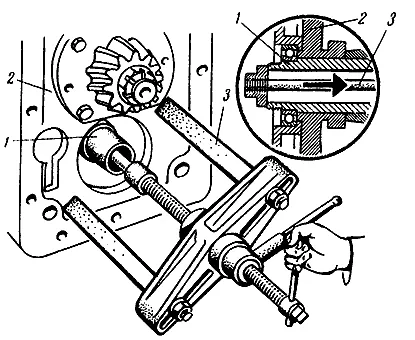

Мал. 2.6,17. Випресування проміжного вала трактора МТЗ-80, МТЗ-82:
1 - проміжний вал;
2 - корпус коробки передач;
3 - знімач

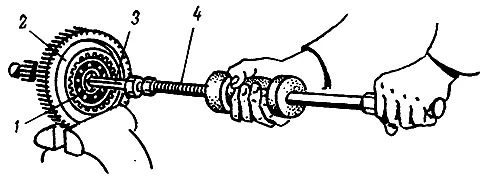

Мал. 2.6.18. Випресування підшипника проміжного вала трактора МТЗ-80, МТЗ-82:
1 - підшипник;
2 - гніздо підшипника;
3 - цанга;
4 - інерційний знімач

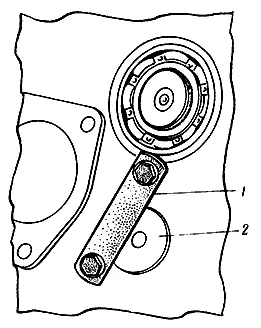

Мал. 2.6.19. Зняття стопорною планки осі проміжної шестерні трактора МТЗ-80, МТЗ-82:
1 - стопорная планка;
2 - вісь проміжної шестерні

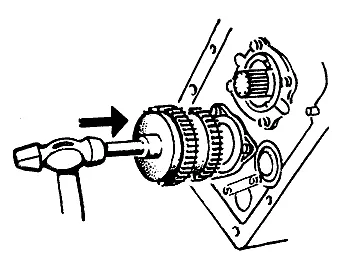

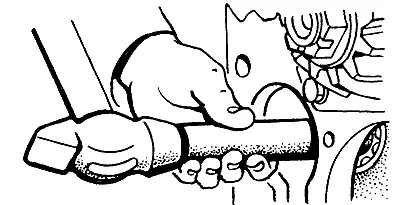

Мал. 2.6.20. Випресування вала I передачі і заднього ходу трактора МТЗ-80, МТЗ-82

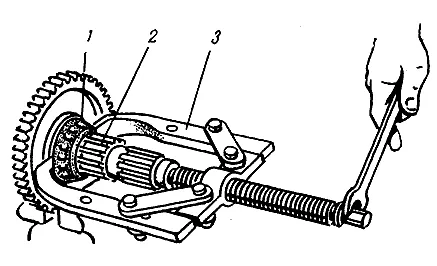

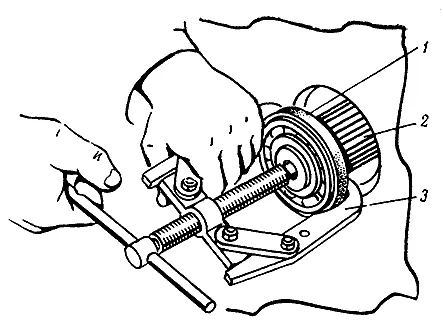

Мал. 2.6.21. Спрессовки підшипника з валу I передачі і заднього ходу трактора МТЗ-80, МТЗ-82:
1 - підшипник;
2 - вал I передачі і заднього ходу;
3 - знімач

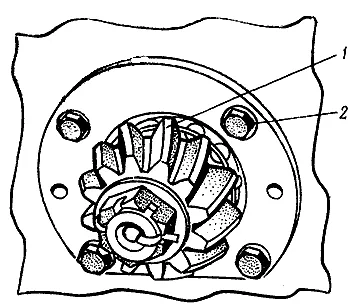

Мал. 2.6.22. Зняття провідної шестерні головної передачі трактора МТЗ-80, МТЗ-82;
1 - провідна шестерня;
2 - болт

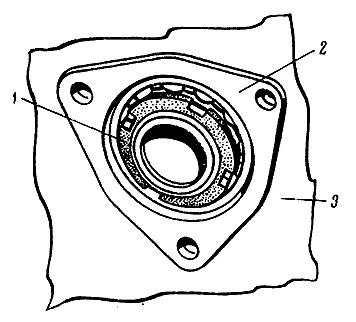

Мал. 2.6.23. Випресування склянки підшипника вторинного валу трактора МТЗ-80, МТЗ-82:
1 - стакан підшипника;
2 - технологічний болт

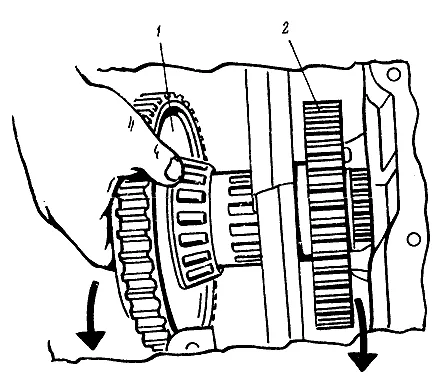

Мал. 2.6.24. Зняття вторинного вала трактора МТЗ-80, МТЗ-82:
1 - вторинний вал;
2 - ведена шестерня II ступені редуктора

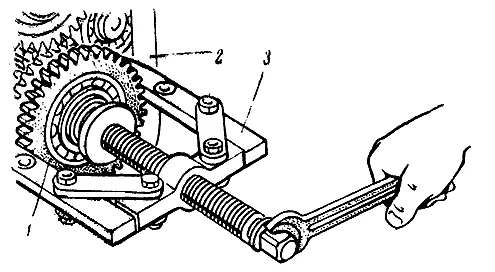

Мал. 2.6.25. Спрессовки внутрішньої обойми підшипника із вторинного вала трактора МТЗ-80, МТЗ-82:
1 - внутрішня обойма;
2 вторинний вал;
3 - знімач

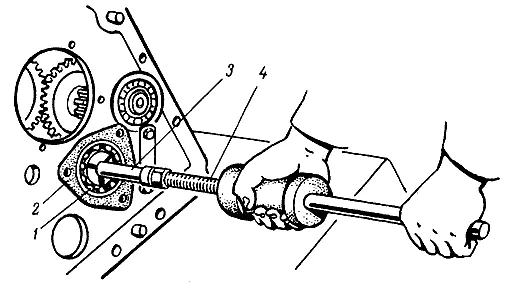

Мал. 2.6.26. Випресування підшипника з вторинного вала трактора МТЗ-80, МТЗ-82;
1 - підшипник;
2 - вторинний вал;
3 - цанга;
4 - інерційний знімач

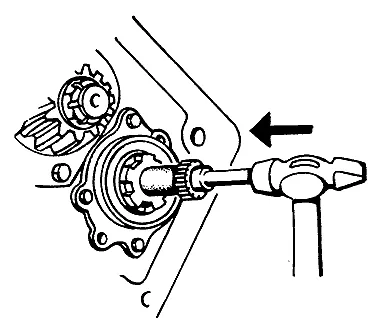

Мал. 2.6.27 Запресовування внутрішнього валу в корпус трактора МТЗ-80, МТЗ-82
Мал. 2.6.28. Напресовує проміжної шестерні понижуючого редуктора трактора МТЗ-80, МТЗ-82

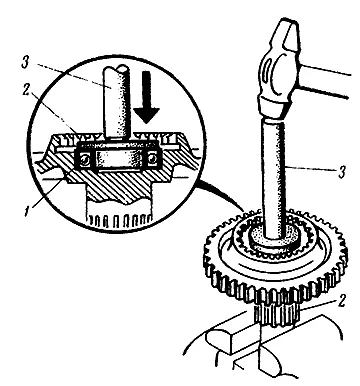

Мал. 2.6.29. Запресовування підшипника у вторинний вал трактора МТЗ-80, МТЗ-82:
1 - підшипник;
2 - вторинний вал;
3 - наставкой
Мал. 2.6.30. Напресовує внутрішньої обойми конічного підшипника на вторинний вал трактора МТЗ-80, МТЗ-82:
1 - внутрішня обойма підшипника;
2 - вторинний вал;
3 - наставкой;
4 - знімач

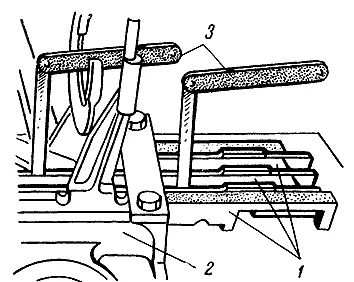

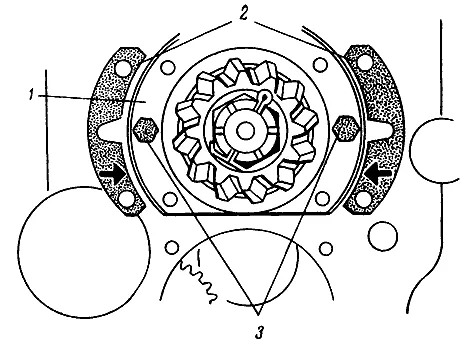

Мал. 2.6.31. Перевірка бічного зазору між планками перемикання передач трактора МТЗ-80, МТЗ-82:
1 - планки перемикання;
2 - корпус вилок перемикання;
3 - щупи
Допустимі розміри деталей механізму перемикання передач, мм
Діаметр валика механізму перемикання передач.
Ширина кільцевого паза ковзної шестерні під вилку перемикання
Осьової зазор в підшипниках вторинного вала контролюють спеціальним індикатором. З цією метою ніжкою індикатора підпирають торець зуба шестерні, а ломиком прокручують вторинний вал по осі (рис. 2.6.32).
Осьової зазор в конічних підшипниках вторинного вала зазвичай не більше 0,3 мм. До речі, збільшення осьового зазору може вийти не тільки через зношування підшипників, але через самовільне викручування гайки кріплення вторинного вала. Щоб налаштувати осьової зазор, відкручують кріплять болти і випрессовивают стакан підшипника вторинного валу. Підбираючи товщину прокладок, налаштовують осьове переміщення вала (рис. 2.6.33).
Потім потрібно звірити висоту провідної шестерні головної передачі (рис. 2.6.34). Її величина повинна знаходиться в межах 57,85 - 58,15 мм. Якщо не в цьому діапазоні, витягають провідну шестерню і шліфуванням регулювальної втулки доводять до потрібної настановної висоти провідної шестерні головної передачі. Можна так само замінити на втулку товстіший.

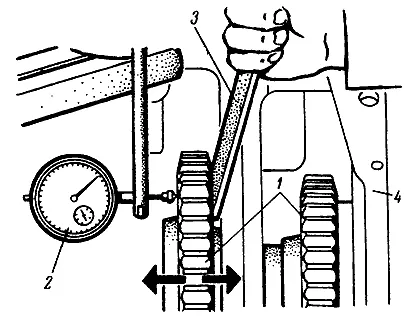

Мал. 2.6.32. Перевірка осьового зазору в підшипниках вторинного вала МТЗ-80, МТЗ-82:
1 - вторинний вал;
2 - індикатор;
3 - монтажний ломик;
4 - корпус коробки передач
Мал. 2.6.33. Регулювання осьового зазору в підшипниках вторинного вала МТЗ-80, МТЗ-82:
1 - стакан вторинного вала,
2 - регулювальні прокладки;
3 - технологічні болти

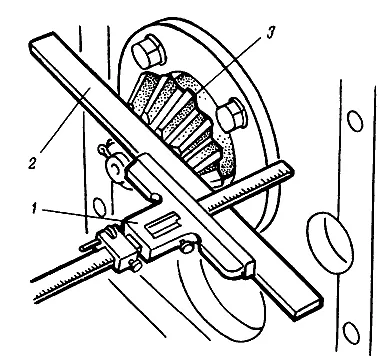

Мал. 2.6.34. Перевірка настановної висоти провідної шестерні головної передачі МТЗ-80, МТЗ-82:
1 - штангенглибиномір;
2 - лінійка;
3 - провідна шестерня
