Розбирання hp laserjet 1100, заміна термпоплёнкі

1.Отвінчіваем все, що зазначено червоним кольором.

2.Тянем / тиснемо все, що жовтим.

Відкриваємо передні дверцята принтера.

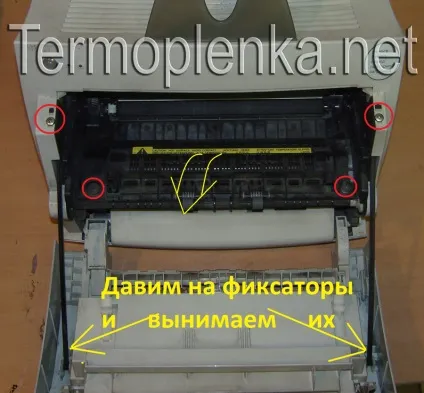

Після того. як всі гвинти відкручені, знімаємо кришку печі (жовта стрілка)

Потім знімаємо передні дверцята з шарніра.

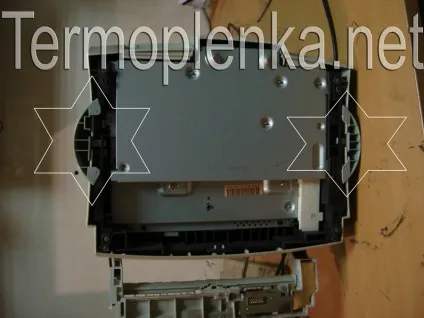

Дивимося на нижню частину апарату: на фото вказані фіксатори, які необхідно зняти:

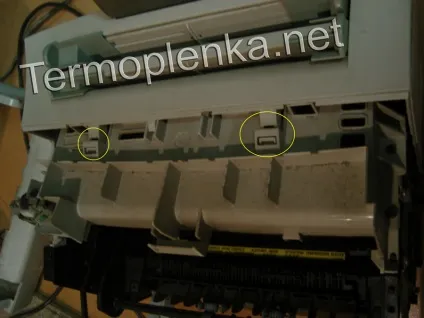

Тут фіксатор вже знятий, і відзначена засувка (жовтим), на яку треба було натиснути.

Білим вказані фіксатори для задньої і передньої стінок. Не забуваємо про них при демонтажі кришок.

Передню кришку можна вже знімати.

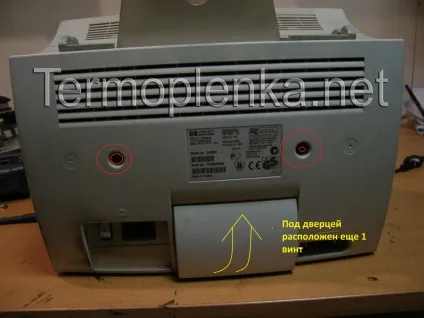

Для задньої кришки відкручуємо 3 гвинта, до 1 можна дістатися відкривши дверцята:

Знімаємо задню кришку, відтягнувши її за низ. Поки вона не вийде з пазів.

Пази вказані на фото:

Для вилучення печі потрібно: роз'єднати роз'єми проводів йдуть від печі (з кожного боку по одному)

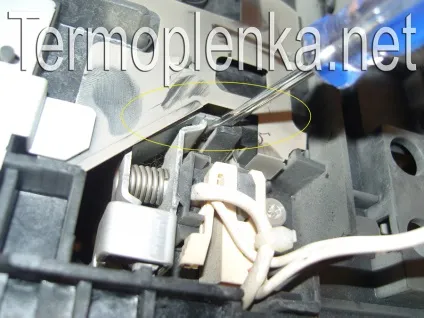

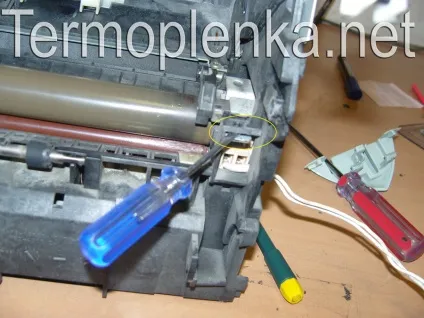

Витягти фіксатори. Для зручності потрібно дві маленькі, плоскі викрутки:

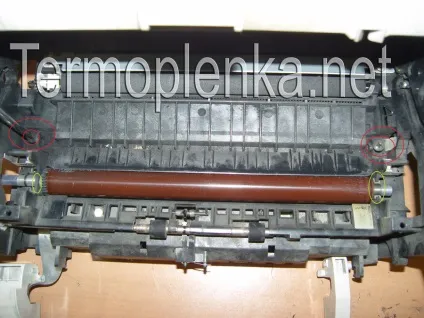

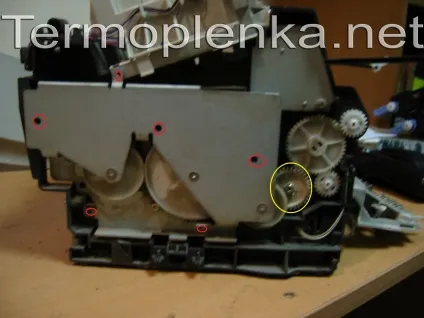

Перед нами гумовий вал. Бажано його зняти: з лівого боку принтера знімаємо механіку (чистимо, змащуємо) і знімаємо шестерню гумового валу.

Знімаємо сам вал. Перевіряємо на цілісність, замінити при необхідності.

Замінюємо бушенкі (вказані зеленим) І почистити \ витягти сторонні предмети.

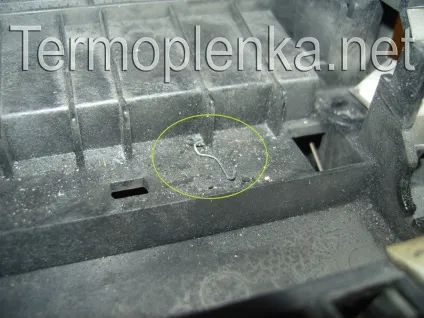

У мене такою виявилася скріпка =)

Розбір вузла закріплення.

Відключаємо затискачі контактів

Знімаємо направляючу термоплівки:

Ганчір'ям, змоченим в ацетоні відтирати пріпекшійся тонер і старе мастило.

Змащуємо термоелемент нової високотемпературної мастилом.

Одягаємо нову термполёнку.

Виробляємо збірку в зворотному порядку =)
