Розбираємо шуруповерт вперше (шлях самурая), сибірське домоволодіння

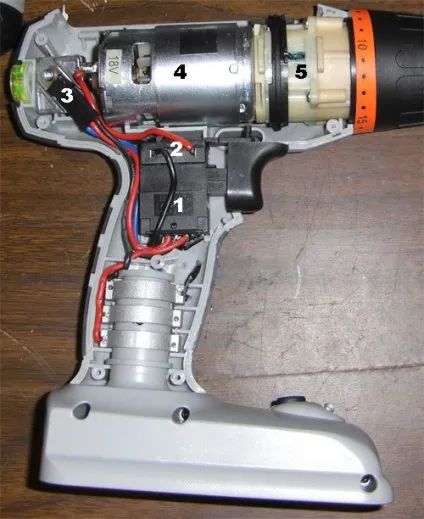

Якщо подивитися на шуруповерт в розрізі, то побачимо:

регулятор оборотів;
реверс;
приєднаний до радіатора транзистор регулятора обертів;
електродвигун;
редуктор.

Як розібрати шуруповерт в цілому

Розглянемо цей процес на прикладі шуруповерта Макіта:

від'єднуємо корпус, в якому знаходиться акумулятор;
відкручуємо гвинти, що з'єднують 2 половини корпусу хрестової викруткою;
витягаємо те, що знаходиться в корпусі шуруповерта;
демонтуємо кнопку реверсу;
знімаємо перемикач швидкостей;
роз'єднуємо двигун і редуктор.

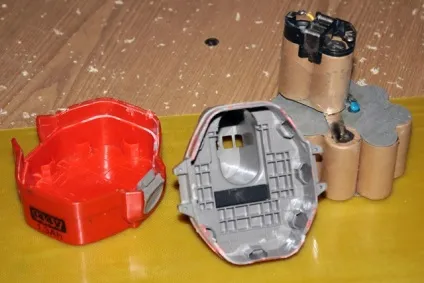

Розбираємо акумулятор шуруповерта

якщо корпус розбірний, то просто відкручуємо кріплення;
в разі безрозбірного корпусу, видаляємо склеює шар, розсовуємо поверхні, що сполучаються за допомогою самореза;
відокремлюємо акумуляторні банки. Розбирання акумулятора шуруповерта виконана.

Як розібрати патрон шуруповерта

До числа найбільш рухливих і навантажених вузлів шуруповерта відноситься патрон. Природно, що і зношується він частіше за інших деталей.

Як кріпиться патрон

Перед тим, як розібрати шуруповерт Макіта, наприклад, визначимо спосіб кріплення патрона. Закріплюється цей складальний вузол на інструменті наступними методами:

Старий, випробуваний протягом 2 століть спосіб - конус Морзе. Конусность нижнього отвору патрона і вала однакові.
Метод, званий нарізним. Патрон нагвинчений на різьбову частину кінця вала.
Метод закріплення патрона із застосуванням фіксуючого гвинта.

Визначаємо як виробник закріпив патрон

Не знаючи, як патрон закріплений, ми не зможемо його розібрати. Тому:

Оглядаємо його.
Читаємо, що написано на бічній частині:

якщо напис у вигляді 1-6 В10, то в конструкції патрона присутній конус Морзе. При цьому він здатний затискати хвостовики діаметром від 1 до 6 мм, а конусна поверхня має типорозмір В 10;
коли методом закріплення патрона є різьблення, то в разі метричної, його маркують 1,0-11 М12х1,25, а на дюймову різьбу вказує маркування 2-13 мм ½-20 UNF. Як правило, наші виробники використовують різьбу метричну, а закордонні - дюймову.

демонтуємо патрон

Якщо закріплення патрона конусное, то знімається він просто - за допомогою обережних ударів молотком по корпусу. Коли закріплення різьбове, то відбуваються такі дії:

За часовим ходу викручуємо гвинт з лівого різьбленням.
Затискаємо шестигранник в губах лещат, накидаємо на нього ключ і вдаряє по ньому молотком. Таким чином, патрон зрушиться з місця. Правда, можна діяти і по-іншому:

покласти шуруповерт на стіл;
запустити його;
подивитися, зрушився чи патрон з місця при ударі шестикутника об поверхню столу.

Буває, що ці дії ні до чого не приводять, тоді доведеться розбирати шуруповерт, а потім:

вийняти редуктор, а разом з ним і шпиндель;
помістити вузол в лещата;
взяти трубний ключ і відкрутити патрон.

Якщо в редуктор потрапив сміття, то тільки так і слід вчинити. Ось схема, яка допоможе зрозуміти, як розібрати шуруповерт Бош:

Тут ви бачите, що в шуруповерт Бош, патрон і редуктор - це єдиний вузол.

Детально про те, як розібрати редуктор шуруповерта

Перш ніж відповісти на питання, як розбирати шуруповерт Хітачі, Зубр, Бош або будь-який інший, не завадить знати їх конструкцію.

Конструкція планетарного редуктора

Редуктор включає в свою конструкцію такі деталі і вузли:

шестерні - кільцева і сонячна;
сателіти;
водило.

Вони можуть бути пластмасовими або металевими.

Принцип роботи 2 ступеневої редуктора

Редуктор працює таким чином:

Усередині кільцевої шестерні обертаються сателіти, які надає руху сонячна шестерня двигуна. При цьому швидкість водила менше, ніж швидкість двигуна.
Через сонячну шестерню передається крутний момент від першого водила до другого. Обороти водила 2, яке пов'язане в валом патрона, ще більше зменшуються.

Редуктор 3 ступінчастий працює так само, але там доданий ще 1 планетарний механізм.

знімаємо патрон;
розкручуємо корпус;
від'єднуємо редуктор від двигуна;
знімаємо пластину;
виймаємо по порядку всі деталі;
викручуємо болти, що з'єднують 2 половини редуктора;
коригуємо діаметр пружини в меншу сторону за допомогою плоскогубців. Таким чином покращиться включення 1 передачі;
розбираємо муфту, знімаючи стопорне кільце, шайби і підшипник насипний;
виймаємо вал.

Майте на увазі: Ремонтні комплекти для редукторів виробники не випускають. Тому все, що ви зможете зробити після розбирання - це почистити його і поміняти мастило. Якщо зносилися деталі, то ремонт полягає в повній заміні цього вузла. Наявність надмірної кількості мастила в редукторі не сприяє гарній роботі шуруповерта.

На закінчення - допитливі розбирають популярний синій Бош:

Досить потужний для свого класу, коректна моментная муфта, надійно відключається при перевантаженні. Патрон затискає оснащення добре, радіальний люфт помірний. Перемикання швидкостей відбуваються без заїдання, чітко і точно. Світлодіодне підсвічування світить якраз в робочу зону, шкода тільки що не два світлодіода а один.

По кліку картинки збільшуються.

Як бачите, нічого складного. Спробуйте - це цікаво!
