Привіт всім Новомосковсктелям блогу «побудувати будинок». От не встиг я, як то кажуть, написати статтю, де ми з вами розглядали вітер як альтернативне джерело енергії. як до мене звернувся мій давній передплатник і запропонував свій варіант роторного вітряка.
Зі зрозумілих причин я не буду озвучувати його ім'я і прізвище, скажу лише, що сам він з Запорожьеа, міста відомого всім своїми сумними подіями 1918 року. Ну, та Бог з ними, мова в принципі не про них. З його дозволу я хочу представити конструкцію роторної ВЕУ (вітроелектричної установки), перевагами якої полягають у використанні легкого ротора з поворотно закріпленими лопатями.

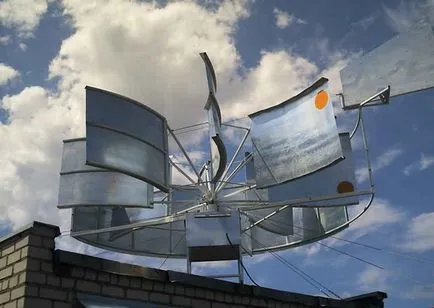

Саморобний роторний вітряк
Принцип роботи роторного вітряка полягає в тому, що кожна з його лопатей, під впливом повітряних потоків, автоматично набуває такий стан, яке необхідно для обертання ротора. Все це відбувається завдяки грамотно зміщеною осі до краю лопаті, і обмежувача обертання.
Під час розробки представляється побутової саморобної вертикальної установки враховувалися:
• спрощена технологія виготовлення установки;
• мінімальні розміри і маса установки при чималому потужності;
• незначні витрати на зведення установки.
Роторний вітрогенератор своїми руками
Побутовий вітрогенератор збирається з алюмінієвих або металевих труб невеликого перерізу, з'єднаними болтами М6-М12 крізь поперечні наскрізні отвори.
З огляду на умови підвищеної вібрації, викликаної обертанням ротора, сполуки повинні бути стійкими і міцними. Ротор виготовляється з труб, скріплених хрест навхрест і формують хрестовину. Розтяжки надають цій споруді потрібну жорсткість.

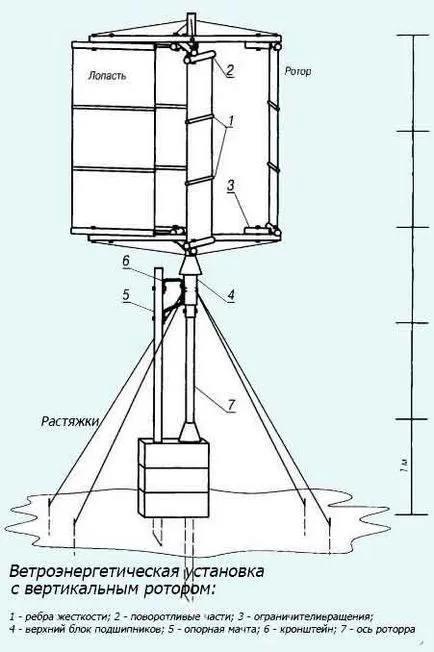

Каркасом для лопатей ротора. покритих щільною тканиною, служать повороткі частини (2) хрестовини ротора і ребра жорсткості (1). Обмежувачі обертання (3) лопатей монтуються до хрестовини ротора намертво. Блок підшипників (4) встановлюється на опорну щоглу (5) за допомогою кронштейна (6) з металевої смуги. Опорна щогла гарантує осі ротора (7) допоміжну жорсткість.

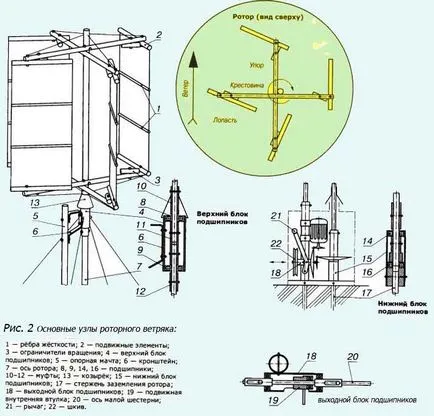

Положення підшипників (8 і 9) на осі ротора фіксується муфтами (10, 11, 12). Тоді як муфта (11) служить ще і для з'єднання комбінованих частин осі ротора.
Використання в блоці (4) двох підшипників викликано необхідною жорсткістю кріплення осі в блоці, з малим тертям під час роботи. Розтяжки, причеплені до блоку, утримують вертикальне положення осі ротора і забезпечують жорсткість роторного вітряка. Бляшаний виступ (13) захищає підшипник блоку від попадання вологи.

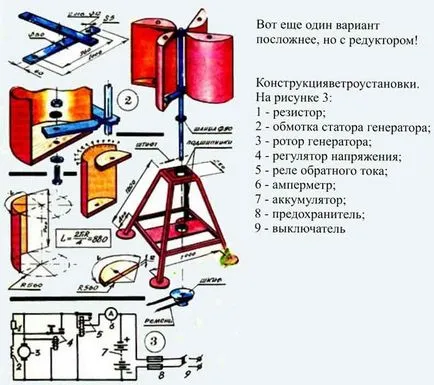

Підшипник (14) приймає вібрацію осі ротора в блоці (15) і знижує навантаження на опорний підшипник (16). Стрижень 17 грає роль основного кріплення установки і заодно заземлення ротора. Як підвищуючого редуктора використовується система з шестерень від ланцюгового велосипеда. Від вибору діаметра шестерень цей редуктор передає обертання з коефіцієнтами від 1. 5 до 1. 12.

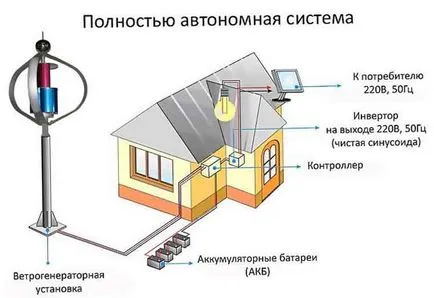

Генератор для роторного вітряка
Як роторного генератора використовується перероблений асинхронний двигун змінного струму. У блоці підшипників (18) з повороткість внутрішньої втулкою (19) передбачено відведення осі малої шестерні (20) із зони дії приводу роторного осі. Це дозволяє в безвітряну погоду важелем (21) відключати ротор від системи приводу генератора з подальшим підключенням до неї за допомогою шківа (22) ДВС (двигуна внутрішнього згоряння). Шків може також бути використаний для приводу від осі ротора сторонніх механізмів, наприклад, насоса для поливу.
Із застосуванням в блоці (18) електромагнітного реле, живлення якого здійснює вело-генератор з приводом від осі ротора, можливо автоматичне відключення ротора від системи приводу генератора при повному відсутністю або недостатньому вітрі і підключенні до неї ДВС, а також відключення ДВС і знову підключення ротора при появі вітру.
