Робота транзистора з навантаженням

Розглянемо каскад посилення на транзисторі, включеному за схемою з загальним емітером (рис. 3.22). При зміні величини вхідного сигналу буде змінюватися струм бази. Струм колектора змінюється пропорційно току бази:

Робота транзистора з навантаженням

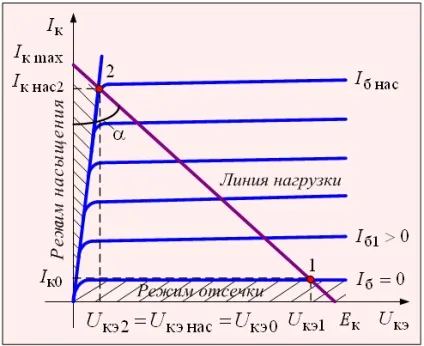

Зміна струму колектора можна простежити по вихідних характеристиках транзистора (рис. 3.23). На осі абсцис відкладемо відрізок, рівний - напрузі джерела живлення колекторної ланцюга, а на осі ординат відкладемо відрізок, відповідний максимально можливого струму в ланцюзі цього джерела:

Між цими точками проведемо пряму лінію, яка називається лінією навантаження і описується рівнянням:
