Робимо дерев’яне колесо своїми руками, своїми руками

Сьогодні будемо майструвати дерев'яне колесо своїми руками, до речі, це колесо цілком згодиться, як і для інтер'єру дачі або будинку, так і для функціонального колеса від воза або гужовий вози, принцип роботи буде приблизно однаковий.

Інструмент і матеріал для виготовлення колеса.

інструмент:
- Шуруповерт або фігурна викрутка
- Будівельна рулетка (метр)
- Циркулярна пила, чи електролобзик, або ножівка по дереву
- Будівельний куточок 90 градусів
- Олівець або кулькова ручка
- Транспортув, звичайний шкільний

матеріал:
- Дерев'яний брус
- Фанера підлогу листа
- Білі саморізи по дереву

Як ви напевно зрозуміли в інструменті ви можете використовувати, в ідеалі циркулярну пилку, якщо немає, то електролобзик, ну а якщо і його немає, то можете скористатися і ножівкою по дереву, буде довго, але можливо.

Креслення дерев'яного колеса

Сподіваюся по кресленням у вас не виникне питань, по периметру все бруски рівняються 37 см. А внутрішні спиці колеса рівняються 39 см. По ходу складання може бути доведеться спиці трохи вкоротити, але не факт.

Етапи виготовлення колеса своїми руками

Перший етап

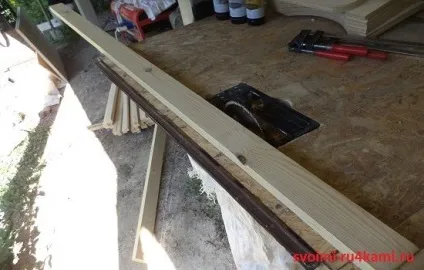

Отже, першим етапом буде придбання необхідного бруса, є два варіанти, або ви купуєте вже готовий брус необхідного розміру, або обробляєте брус на циркулярки. У нашому випадку придбаний вже готовий брус розміром 3 метри довжина, 9 см. Ширина і 4.5 см. Товщина, цього бруса при правильній розкроюванні вистачить, аж на два колеса.

Другий етап

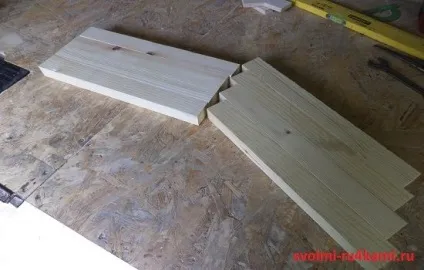

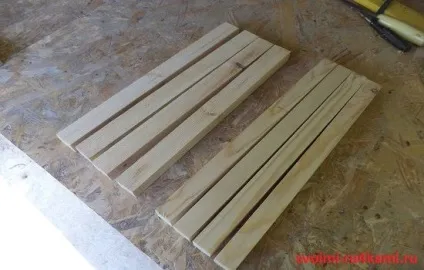

Другим етапом буде виготовлення заготовок на корпус колеса і спиці, почнемо з корпусу, всього потрібно 8 заготовок, їх треба підігнати під розмір - 37 см. Довжина, 4 см. Ширина і 2 см. Товщина, особливу увагу приділіть торцовке (відпилювання) довжини, вони повинні бути ідеальні, інакше майбутня конструкція просто не зійдеться разом.

Виготовляємо спиці

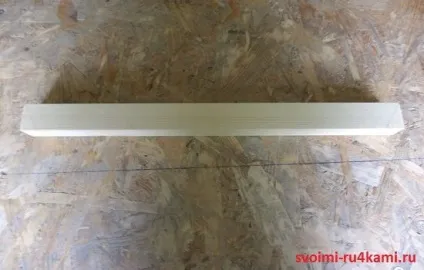

Тепер треба виготовити спиці, їх як ви вже зрозуміли теж має бути 8 штук, тільки розмір трохи відрізняється - 39 см. Довжина, 2 см. Ширина і 2 см. Товщина. У спицях можна зробити одну хитрість, так як вони у нас будуть замикатися і з'єднуватися в одне ціле, а потім Центрованим, то можна чотири спиці відрізати по 39 см. А інші чотири по 37 см. Так буде легше з'єднувати.

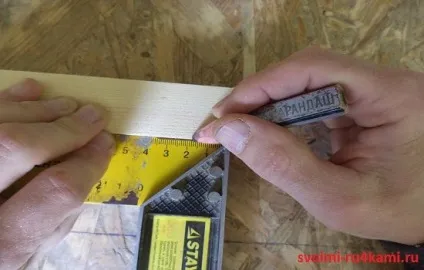

Зараз нам треба відрізати торці корпусу для подальшої стиковки, на цьому етапі будьте уважні. Візьміть одну заготовку і з одного торця поставте позначку рівно на 1.7 см. (17 мм.)
Ту ж процедуру виконайте з іншого боку заготовки і проведіть лінію від поставленої відмітки до кута, повинно вийти як на фото.

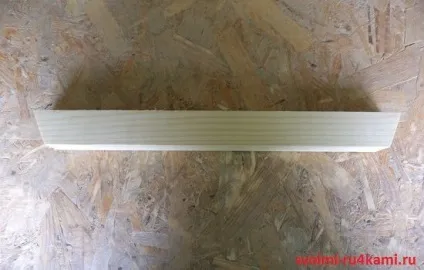

По зазначеній лінії акуратно відріжте кути, тільки не поспішайте, від цих спилов залежить, то на скільки рівно будуть прилягати одне до одного заготовки.

Виготовляємо кріпильні деталі
Всі оброблені деталі поки відкладаємо вбік і приступаємо до виготовлення кріпильних деталей, матеріал в нашому випадку буде фанерний лист, але ви можете використовувати і залишки від дерев'яного бруса. Всього потрібно зробити 8 деталей для кріплення корпусу, 8 деталей для спиць колеса і одну деталь центрування (кріплення для спиць в центрі). Розмір деталі кріплення корпусу - зовнішні сторони по 7 см. А внутрішні сторони по 5 см. А кут спила рівно 45 градусів. Розмір деталі кріплення спиць 8 см. Довжина, 2.5 см. Ширина, дивіться на фото, що у вас повинно вийти.
Центровку для спиць ми будемо робити змалювавши банку шпаклівки по колу.

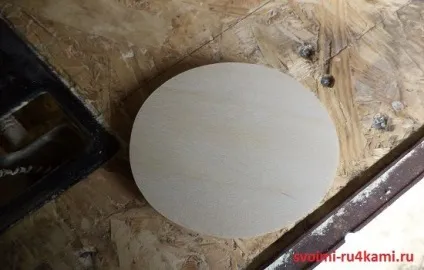

Відрізаємо електролобзиком по колу, виходить ось така краса.

Збираємо корпус і спиці

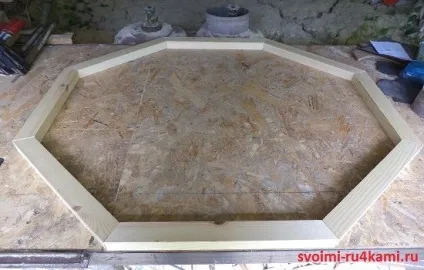

Зараз нам треба повернутись до деталей корпусу, підготуйте рівну поверхню і прикладіть всі деталі один до одного, кут до кута, якщо ви зробили все правильно, то у вас повинна вийде ось така окантовка колеса.

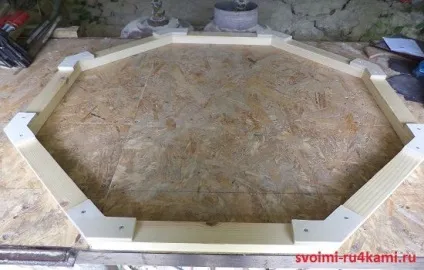

Якщо все зійшлося, то беремо кріпильні заготовки для корпусу і прикручуємо їх білими саморізами.
Прикручуємо по всьому периметру по черзі, краще за годинниковою стрілкою, щоб не заплутатися.

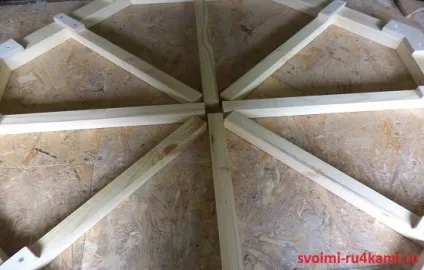

Ділимо кожну деталь корпусу навпіл і прикладаємо до середини спиці, маємо отримати так.
Кріпимо спиці кріпильними заготовками.

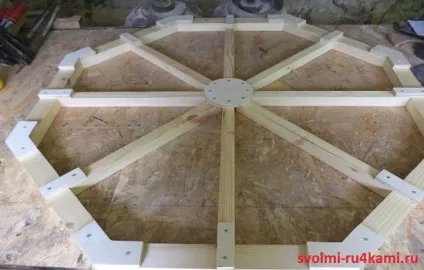

Ну і останнім штрихом буде закрутити центрування до спиць, тим самим закріпивши всю конструкцію в цілому.
Сподіваємося, що вам не складно було змайструвати дерев'яне колесо своїми руками по даній інструкції. Обробити готову поверхню можна лаком, фарбою, морилкою, воском або будь-яким іншим за вашим бажанням способом.

Фотографія готового виробу

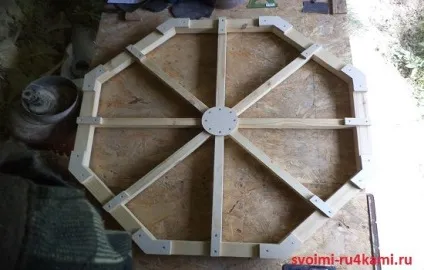

А тепер можна і помилуватися підсумковим фото захопивши вид зверху.
