Різновиди сучасних термостатів і принципи обслуговування

Термостат призначений для управління роботою котла, печі або кондиціонера. Залежно від того яка зміна температури в приміщенні він зареєстрував, термостат включає або відключає опалювальне або кондиціонуючу пристрій.

Якщо його датчик фіксує падіння температури, нижче встановленої, він включає пальник, розігріваючих теплообмінник і деяким часом пізніше вентилятор. Така послідовність включення дає час для розігріву печі, щоб вентилятор не став нагнітати в кімнати холодне повітря.

Комп'ютеризовані термостати нового покоління

Термостат, який регулює роботу кондиціонера, подає на нього сигнал включення, якщо його датчик реєструє підвищення температури вище заданої межі. Як тільки температура в приміщенні нормалізується, кондиціонер отримує команду відключитися.

Принцип роботи сучасного термостата

Абсолютна більшість термостатів працює від електричного струму під напругою в 24 вольта. Тому їх установка не обмежується кодексом електротехнічних робіт, який застосовується до приладів, розрахованим на 120 вольт.

Як правило, термостат встановлюється в такому місці житлового приміщення, де відсутній вплив на нього сторонніх чинників, які заважали б коректному визначенню температури в будинку. До таких факторів можна віднести сонячні промені, лампи розжарювання, а також радіатори централізованого опалення.

автомат включення

На приточном коробі печі системи повітряного опалення можна виявити такий пристрій як автомат включення. Він відповідає за включення вентилятора подає тепле повітря по коробах в кімнати вашого будинку. Цей автомат включення реєструє температуру в самій печі і при досягненні її певного рівня подає сигнал включення на вентилятор. Найчастіше на ньому виставляється температура в межах 27-32 градусів.

Установка термостата на газовий котел своїми руками.

Як ми вже знаємо по досягненні в приміщенні оптимальної температури термостат відключає піч, проте автомат включення не поспішає відключати вентилятор подачі теплого повітря відразу ж після відключення печі. Вентилятор буде працювати до тих пір, поки температура в печі не впаде нижче заданої на самому автоматі включення.

Це дозволяє використовувати всі тепло печі для обігріву будинку навіть після її відключення. Не рекомендується виставляти на автоматі включення занадто високий показник температури, так як це призведе до почастішання включень і виключень вентилятора.

ТТ-котел з термостатичним кутовим клапаном і накладними термостатом.

Крім того, що самі по собі короткі періоди погано впливають на роботу вентилятора, так ще це створить значні і часті коливання температури в будинку, що в свою чергу буде викликати почуття дискомфорту у людей знаходяться в ньому.

Якщо зламався вентилятор подачі теплого повітря

Може трапитися так, що вентилятор несподівано виходить з ладу, працює пальник далі нагрівати піч. Очевидно, що коли температура досягне екстремального рівня, це може призвести до плачевними наслідками як для самої системи опалення, так і для вашого майна. Але не переживайте!

Кімнатний термостат (терморегулятор) для котла Auraton 3013.

На такі випадки в печі передбачений автомат захисту від перегріву. У разі досягнення небезпечної температури в топці, скажімо 94 градусів, автомат захисту відразу ж подасть сигнал відключення на пальник.

Затримка відключення в термостаті

Щоб уникнути перегрівання кімнатного повітря більшість термостатів обладнані пристроєм затримки відключення. Це пристрій вмонтовано в термостат у вигляді невеликого нагрівача розташованого біля біметалічного елемента. Він включається, як тільки термостат задіє піч.

Термостат для котла і теплої підлоги Horstmann HRT4-ZW-TX. Працює від батарейок, монтується на стіну.

Нагрівач призначений для нагріву біметалічного елемента, щоб розімкнути контакт до того моменту поки тепле повітря дійде до датчика термостата. Таким чином, відключаються системи нагріву печі, але не вентилятор, так як він продовжує подавати в кімнати залишився нагріте повітря.

Пристрій затримки відключення необхідно відрегулювати таким чином, щоб робота опалювальної системи була збалансована, і в змозі підтримувати постійну температуру без значних і частих перепадів. У разі занадто частих періодів включення / відключення системи, важіль пристрою потрібно посунути на більш високі показники.

І навпаки, якщо періоди дуже розтягнуті, встановіть пристрій на більш низькі значення. Якщо вам здалося що ви, нарешті знайшли оптимальний рівень, нехай система попрацює цілий день, а ви спостерігайте: утримується чи стабільна температура в вашому домі чи ні.

Сучасні термостати: різновиди пристрої

На сьогоднішній день існують величезна різноманітність моделей і модифікацій термостатів.

З біметалічною спіраллю

Найбільш бюджетні зразки мають тільки біметалічну спіраль, яка призначена для замикання і розмикання їх контактів.

Коли повітря нагрівається до заданого рівня, його температура розширює спіраль, яка завдяки цьому в свою чергу розмикає контакт і відключає піч. Під час охолодження биметаллическая спіраль стискається і замикає контакт.

Такий термостат працює в парі з газовими або мазутними печами і споживає електрику під напругою 24 вольта. Зверніть увагу, що пальник печі відключається пристроєм затримки відключення трохи раніше того коли температура повітря в кімнаті досягає потрібного рівня.

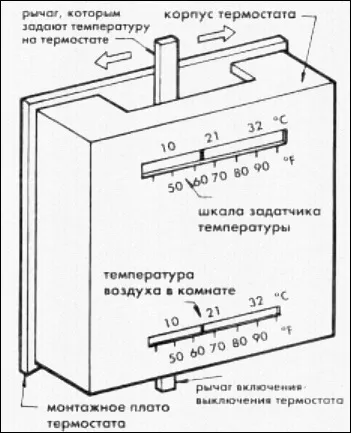

Схема термостата з біметалічним елементом регулювання температури. елементи:

• важіль для установки температури термостата;
• корпус;
• шкала для установки температури;
• температура повітря в кімнаті;
• монтажна плата;
• важіль для включення або відключення термостата.

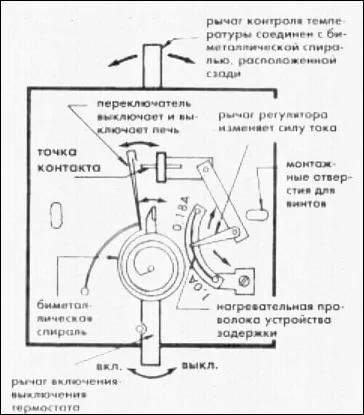

Внутрішній устрій термостата з біметалічним елементом:

• важіль для управління температурою з'єднаний з біметалічною спіраллю, яка розташована позаду
• включення і відключення котла проводиться за допомогою перемикача
• важіль регулятора дозволяє змінити силу струму
• монтажні отвори для гвинтів
• биметаллическая спіраль
• нагрівальна дріт для механізму затримки.

З ртутним вимикачем

Інша модель термостата крім біметалічного елемента обладнана ще і ртутним вимикачем. Цей вимикач виконаний у вигляді скляної трубки, в яку укладена ртуть.

Один з країв цієї трубки розташований біля контакту включення печі. Коли спіраль охолоджується і відповідно стискається, трубка змінює своє положення і ртуть перетікає до краю біля контакту, замикаючи його, тим самим включаючи піч. Коли ж ртуть відходить до іншого кінця, контакт розмикається і піч відключається. Такий вид термостатів використовується в поєднанні з піччю і кондиціонером.

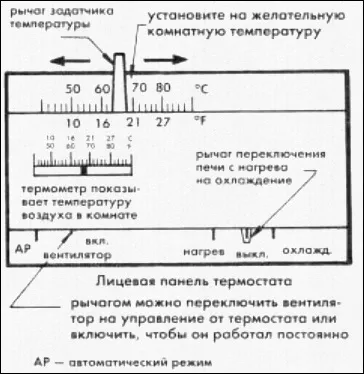

Термостат з біметалічним елементом і ртутним вимикачем. елементи:

• важіль для установки потрібної кімнатної температури
• термометр показує, яка температура зараз в кімнаті
• важіль для перемикання печі з режиму охолодження на режим нагріву
• за допомогою важеля можна перемкнути вентилятор в режим постійної роботи або режим управління термостатом.

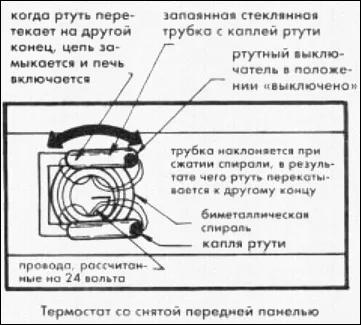

Пристрій ртутного термостата зі знятою передньою панеллю:

• коли ртуть перетікає на інший кінець, відбувається замикання ланцюга, після чого піч включається;
• ртуть знаходиться в запаяній скляній трубці;
• при стисненні спіралі трубка нахиляється і ртуть перекочується всередині колби;
• биметаллическая спіраль;
• дроти на 24 вольта.

З годинниковим механізмом

Також існує ще одна модифікація термостата, оснащена годинниковим механізмом. Її відмінною рисою є те, що є можливість задавати різні рівні температури в різні проміжки часу.

Наприклад для того щоб заощадити електроенергію і гроші на ніч можна виставляти менш інтенсивний обігрів ніж днем. Тимчасові рамки обігріву виставляються на таймері термостата. Цей вид термостата так само має біметалічний елемент і ртутний вимикач.

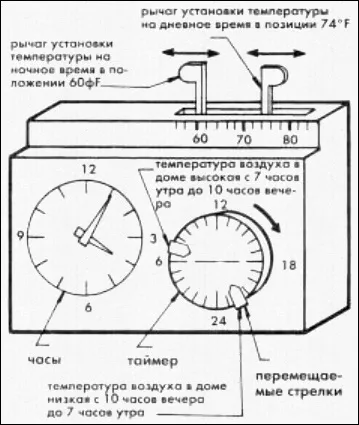

Термостат з таймером. Основні елементи:

• важіль для вибору температурного режиму вночі;
• важіль для вибору денної температури;
• переміщенням стрілки можна вибрати температурний режим протягом дня і ночі;
• годинник;
• таймер.

Справедливості заради варто помітити, що якщо у вас гарна пам'ять і ви не забуваєте кожен раз виставляти звичайний термостат на іншу потрібну вам температуру вручну, то таймер не є такою вже життєво важливою необхідністю.

програмовані термостати

Ще один вид термостата називається програмованим. З назви можна побачити, що в ньому є функція програмування на кілька діб вперед різних рівнів температури.

На лицьовій панелі такого термостата виведена клавіатура, за допомогою якої можна закладати програму режиму обігріву (або охолодження) в його пам'ять. Не намагайтеся знайти вилку в системі програмування, так як вона харчується від батарейок. Цей вид термостата дозволить вам позбавитися від зайвих витрат енергії, наприклад коли вдома нікого немає. У разі якщо для обігріву ви використовуєте тепловий насос, то температуру краще не знижувати.

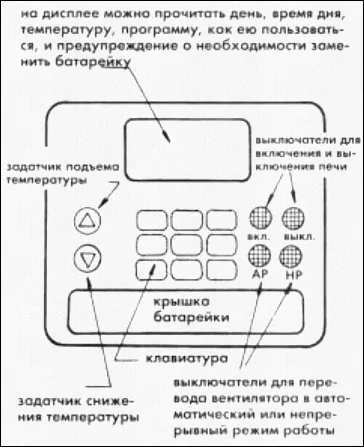

Зовнішній вигляд лицьової панелі сучасного програмованого термостата:

• на дисплеї виводиться день і час дня, температура в кімнаті і стан батарейки;
• кнопки збільшення і зниження температури;
• кнопки включення і виключення печі;
• кришка для установки пальчикової батарейки;
• клавіатура;
• кнопки управління вентилятором.

Нюанси сервісного обслуговування

Термостат практично не потребує обслуговування. Тримайте його в чистоті, ось і весь секрет його довгої і ефективної служби. У більшості термостатів контакти запаяні в скляних циліндрах, але якщо у вашому пристрої контакти відкриті, які з часом потрібно очищати.

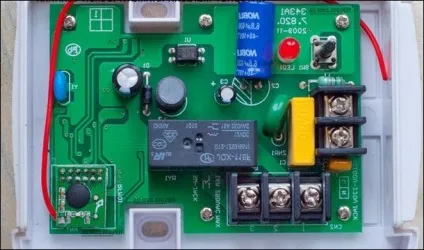

Плата для підключення всіх необхідних проводів THERMOSTAT TERMAL WH611RF.

Для цього достатньо між контактами провести листом жорсткої, але не наждачного паперу. В іншому випадку ви ризикуєте завдати пошкодження самим контактам. Збираючись придбати новий термостат для заміни старого, переконайтеся, що він розрахований на таку ж напругу. Крім того майте на увазі, що не всі термостати можуть працювати з тепловим насосом або ж в парі з системами опалення та кондиціонування.

Як правильно замінити термостат

Перед тим як приступити до процедури заміни термостата уважно ознайомтеся з доданою до нового пристрою інструкцією фірми-виробника. В інструкції повинно бути досить докладно описано як демонтувати старий термостат і встановити на його місце новий. Деякі загальні прийоми заміни термостата розглянемо нижче.

Як і перед будь-якою роботою з електричним пристроєм спочатку потрібно відключити піч від електричної мережі. Для того щоб відкрити доступ до внутрішньої проведенні пристрою, зніміть його лицьову панель і сам термостат.

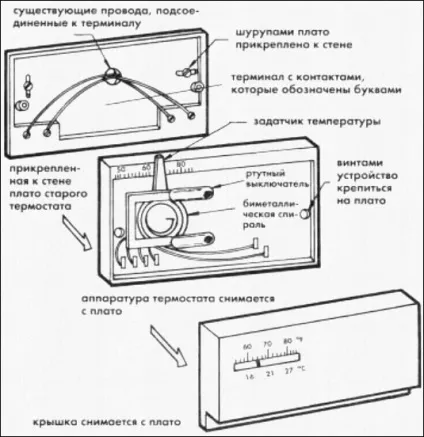

Процедура відключення старого термостата від проводки. Основні компоненти:

• дроти підключені до терміналу;
• коробка кріпиться до стіни шурупами;
• термінал з контактами, позначеними літерами;
• важіль управління температурою;
• ртутний вимикач;
• биметаллическая спіраль;
• внутрішня панель термостата знімається з задньої коробки;
• потім знімається передня кришка.

Оголивши пристрій, ви виявите, що кожен його провід приєднаний до певного контакту терміналу на плато. Самі контакти повинні бути позначені літерами. В інструкції повинен бути вказаний порядок підключення помічених проводів до нового терміналу. Термінал старого термостата може бути і без позначень.

При з'єднанні колір проводів зазвичай не має ніякого значення. Орієнтуйтеся по буквах на плато і далі слідуйте інструкції. Перед тим як від'єднати дроти від старого плато не забудьте позначити їх буквами.

Провід відзначити буквами до того як від'єднати їх від старого устрою.

Далі можете зняти зі стіни старе плато. Слідкуйте за тим, щоб отвір в стіні з якого виходять дроти, було щільно запечатано. Інакше повітря може пройти до апаратури, і новий термостат буде працювати некоректно.

Потім прикладіть нове плато до стіни і крізь його отвір протягніть проводи. Для того щоб його закріпити, просвердлите в стіні отвори для шурупів. Простежте за тим, щоб нове плато було встановлено рівно. Встановивши плато можна приступати до приєднанню проводів до контактів на плато.

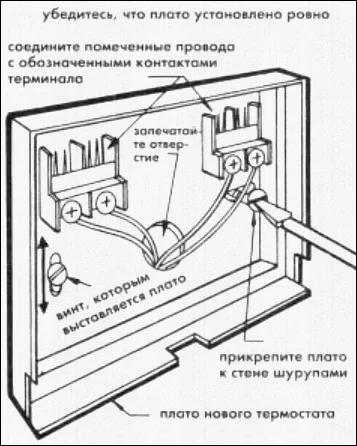

Установка нового плато термостата і з'єднання проводів з його контактами.

Закінчивши з проводами можна вставити і прикрутити в плато приладову частина термостата. Нарешті встановіть кришку пристрою на пластикові затискачі і вуаля, все готово! Можна включити систему і перевірити роботу нового термостата.
