Різка плит перекриття варіанти

• Підгонка розмірів пустотною плити перекриття перед монтажем
  • Поперечна різка пустотних плит
  • Поздовжня різка плит перекриття
  • Як вирізати отвір
• Різка плит перекриття при переплануванні будинку

Плити перекриття купуються при будівництві будинку, всі вони повинні бути одного розміру. В ідеальному варіанті цей розмір (довжина і ширина) був врахований при зведенні коробки, і розташування несучих стін дозволяє без особливих клопотів укласти їх. Але навіть в цьому випадку може виникнути необхідність змінити розміри будь-якої плити або зробити в ній отвір, наприклад, для горищного люка. Ознайомлення з такою операцією, як різання плит перекриття, які не виявиться зайвим. По крайней мере, можна заздалегідь оцінити свої сили і можливості.

Найкраще різати плити до їх установки. Якщо ж доводиться різати вже на місці, то необхідно ретельно підготувати саму плиту і місце під сміття.

Простіше і безпечніше робити різання плит, поки вони знаходяться на землі, до установки на місце. Але і встановлені, в тому числі давно, плити перекриття можна різати, але повинна бути проведена підготовка не тільки самої плити, а й місця прийому будівельного сміття.

Підгонка розмірів пустотною плити перекриття перед монтажем

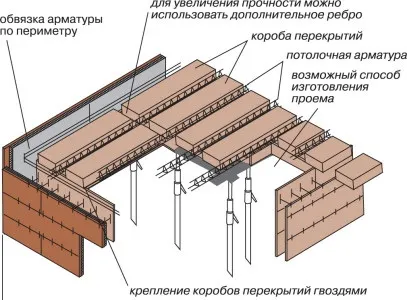

Схема різання прорізу в стельових плитах

Робота починається з підготовки робочого місця, що включає в себе доставку всіх необхідних інструментів, матеріалів і пристосувань до плити, з якою доведеться розбиратися. Не варто забувати і про засоби індивідуального захисту. При різанні плити рекомендується скористатися окулярами, респіратором і робочими рукавичками.

Робота буде пов'язана з чималою фізичним навантаженням, але при правильному підході до процесу різання плити і наявності потужних руйнівних інструментів чоловікові вона під силу.

Інструменти, без яких не обійтися:

• углошлифовальная машинка (болгарка) з дисками по бетону і по металу;
• лом;
• молоток-Кирочка або гостроносе кувалда;
• крейда для розмітки;
• рулетка.

Принцип різання плит перекриття схожий на різання віконного скла: спочатку робиться глибокий надріз по наміченої лінії, потім зайве відбивається.

Для швидкого початку роботи до справи, необхідно мати уявлення про те, що різка плити уздовж дещо відрізняється від її поперечного укорочення. А вирізка отвору в плиті є комбінацією цих двох дій, тобто доведеться різати вздовж і поперек відразу, що дещо ускладнює завдання ..

Звичайна людина працює тим інструментом, який має. Передбачається, що болгарка, якій можна різати бетон, у нього є. Ще краще, якщо є перфоратор - більш потужний інструмент. Без перфоратора або болгарки перемогти бетон можна, але при цьому розлом виходить в якому завгодно місці плити, але не в тому, де потрібно. Крім того, можлива поява тріщин в найнесподіваніших місцях.

Принцип різання плит перекриття подібний до того, як ріжуть звичайне віконне скло: спочатку робиться глибокий надріз по наміченої лінії, потім зайве відламується. У випадку з плитою перекриття правильніше буде сказати - відбивається.

Нижче наведені послідовність і докладний опис різання пустотних плит перекриття в залежності від поставленої мети.

Повернутися до списку

Поперечна різка пустотних плит

З метою зменшення довжини плити перекриття зайве відрізається. Алгоритм дії наступний.

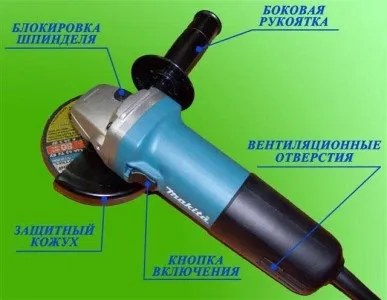

Пристрій углошлифовальной машинки

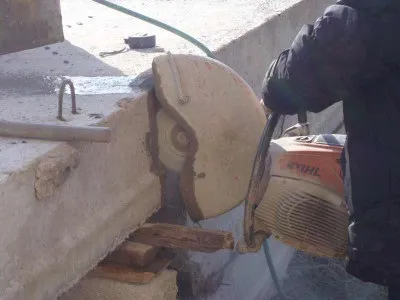

Плита розташовується на рівній поверхні. Мелом наноситься лінія, по якій належить різати плиту. Строго паралельно цій лінії під низ плити підводиться опора, в якості якої можна застосувати дерев'яний брус достатньої довжини. Кромка опори повинна збігтися з лінією розмітки. Відрізаний край при цьому буде піднятий. Якщо потрібна плита верхня в стосі, її можна просто зрушити на таку відстань, щоб край нижньої плити максимально точно знаходився під лінією різки. При кантуванні плити можна використовувати лом.

У болгарку встановлюється диск по каменю, яким потрібно різати строго по наміченої лінії - це дуже важливий момент.

Надріз повинен знаходитися строго по кромці підстави, підкладеного під плиту.

Якщо різання відбувається за цією лінією, ближче до відрізаних шматка, бетон при наступної операції руйнування буде кришитися, важко буде отримати більш-менш рівну лінію зрізу. Якщо лінія різу зміщена в бік більшої частини плити, по-перше, диск буде "зажиматься", по-друге, будуть потрібні неймовірні зусилля при подальшій роботі.

При різанні гострий кут плити повинен бути не менше 30 градусів

Після проходження верхнього цементного шару необхідно відкласти болгарку і озброїтися гостроносої кувалдою або молотком-кирочкой. Ударами кувалди поруч з лінією різання в зоні пустот вдається пробити плиту зазвичай з третього-четвертого удару. Бити зверху по ребрах - безглузда витрата сил. Тепер за допомогою кувалди, молотка, брухту розбивається і віддаляється бетон в зонах пустот. Ребра руйнуються ударами збоку.

Коли арматура і дріт будуть звільнені від бетону, в болгарки проводиться заміна диска по каменю на диск по металу, так як доведеться різати арматуру і дротяний каркас.

Після різання рекомендується надати краю плити вид, близький до первісного, так як відколів і вибоїн під час різання уникнути не вдається. Цементний розчин допоможе отримати рівну кромку.

Якщо потрібно відрізати від плити більше, ніж 50 см, розумніше не трощити всю цю частину, а звільнити від бетону смугу шириною 20-30 см. Коли арматура обрізане, зайве впаде на землю під власною вагою. Щоб уникнути різкого падіння тримається на металі брили, різати арматуру слід обережно, не розрізаючи повністю, а лише роблячи глибокий надпил.

Повернутися до списку

Поздовжня різка плит перекриття

Зменшення ширини перекриття проводиться виключно по зоні пустот. Пояснюється це тим, що фізичних сил людини не вистачить для того, щоб впоратися з ребром жорсткості, здатність якого протистояти величезним навантаженням закладена конструктивно. Розрізати плиту уздовж легше, ніж поперек: не доведеться руйнувати ребра, але різати доведеться довше, враховуючи довжину плити перекриття.

Плита, укладена на опорну смугу таким чином, щоб намічена лінія різу збігалася з зовнішньої кромкою опори, ріжеться болгаркою з встановленим в неї диском по каменю до рівня порожнечі. Щоб поберегти диск по каменю, бажано визначитися з кроком дротяної сітки і по можливості на цьому етапі дріт пропускати.

Тепер в хід повинні піти кувалда і лом. Під час роботи під відпилюваної частиною не стояти! Після сколювання шматків бетону з дротяної сітки її підрізають болгаркою з диском по металу врівень з плитою.

Оголена дріт закривається: наноситься цементна стяжка.

Повернутися до списку

Як вирізати отвір

Оптимальним буде решеніевирезать так, щоб отвір розташовувався на кордоні двох плит перекриття, тобто з кожної плити буде вирізана половина потрібного отвору.

Отвір, вирізаний у плиті, порушує не тільки її цілісність, але і міцність. Проте при гострій необхідності, наприклад, для влаштування горищного люка, такі отвори виконуються.

Оптимальним є рішення влаштувати подібний люк так, щоб він розташовувався на кордоні двох плит перекриття, тобто з кожної плити буде вирізана половина потрібного отвору.

Плита, в якій буде половина отвору, розмічається. На ній промальовувалися кордону отвори. Опорна підстава встановлюється так само, як для поздовжнього різання. Відстань між відрізуваної частиною і землею має бути не менше 30 см.

Далі - знайомий алгоритм: підрізання контуру за допомогою болгарки (диск по бетону); пробивання верхньої стінки над порожнечею за допомогою кувалди і лому зверху; розбивання ребра бічними ударами; обрізка диском по металу арматури і дроту. Закладення цементним розчином необов'язкова, так як при спорудженні люка кромки закриються іншим матеріалом або штукатуркою.

Приступаючи до різання пустотною плити, слід розуміти, що для якісної реалізації задуманого доведеться потрудитися фізично. Можна трохи скоротити витрати часу і полегшити процес, якщо запастися перфоратором. З його допомогою простіше і швидше вийде впоратися з бетонною плитою, ніж за допомогою болгарки.

Повернутися до списку

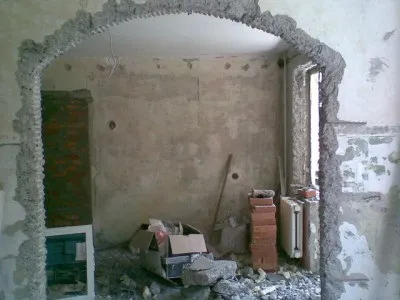

Різка плит перекриття при переплануванні будинку

Строго паралельно лінії різання під низ плити підводиться опора, наприклад, дерев'яний брус достатньої довжини. Кромка опори повинна збігтися з лінією розмітки.

Як приступати до створення отвору в уже готовому стельовому перекритті. Так само, як під час вирізання отвору в окремо взятій плиті. Не варто забувати, що видалення шматка плити знижує розрахункове навантаження. При стандартній ширині в 120 см зменшити її можна не більше ніж на третину, тобто між двома сусідніми плитами можна зробити отвір не більше 80 см (відрізати від кожної плити по 40 см). По довжині дещо простіше. Чим більше довжина встановлених плит, тим більша частина може бути видалена, але не більше ніж третина від!

Бетон - матеріал щільний і важкий. Щоб під час руйнівних робіт не пошкодити що-небудь в розташованому нижче приміщенні, необхідно внизу обладнати "камнепріемнік". Міцний піддон або міцний ящик відповідних габаритів цілком для цього придатні.

Стенорезной машина обов'язково повинні бути підключена до водопровлду - для охолодження під час роботи і для збирання пилу, що утворюється.

Той, хто не впевнений у своїх силах, але не хоче відмовлятися від ідеї прорубати перекриття, може викликати фахівців з алмазної різання плит перекриття, які з'являться зі своїм обладнанням.

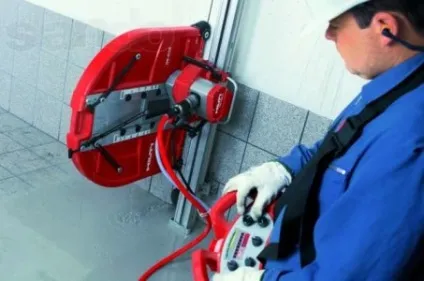

При алмазної різання використовується стенорезной машина з електроприводом. Зверху і знизу плити намічається майданчик, що підлягає видаленню. По кутах розрізу тонким свердлом свердлити отвори. Якщо форма розрізу складна, отвори розташовуються так, щоб між двома сусідніми проходила пряма лінія.

На спеціальній станини горизонтально кріпиться стенорезной машина. Для приведення в робочий стан її необхідно включити в мережу і за допомогою шлангів під'єднати до водопроводу. Вода потрібна для охолодження ріжучих елементів машини, в якості яких використовується канат або диск з алмазним напиленням. Ще одне призначення води - збір утворюється під час різання пилу з поверхні перекриття, перетворення її в емульсію і відведення в водозбірник, де відбувається фільтрація. Залишається зібрати і викинути бруд.

Увага! Процес різання плити вимагає дотримання заходів безпеки. Це пов'язано з тим, що загальна вага відрізаного шматка плити може досягати 300 кг при отворі площею до 1 кв. м. На руки такий тягар прийняти нереально, а при падінні такий шматок може не тільки завдати травми людині, але і зруйнувати приміщення.

Основні варіанти різання пустотних (пустотілих) плит перекриття, розглянуті в даному матеріалі, дозволять майстру підготуватися до роботи і оцінити свої можливості перед початком різання, а не під час неї. Той, хто бажає зробити - зробить!
