Різці для токарного верстата по дереву своїми руками

Для точної обробки дерев'яних заготовок використовуються спеціальні токарні верстати. Основним ріжучим компонентом у них є різці. Залежно від форми і граней заточування вони можуть виконувати кілька типів операцій.

Призначення токарних різців

Види різців по дереву

Цей тип інструментів призначений для контрольованого видалення певного обсягу деталі. Конструктивно вони схожі між собою і складаються з ріжучої частини по дереву і місця кріплення. Останнє найчастіше має прямокутну або квадратну форму.

Ріжуча кромка може бути утворена однією або декількома поверхнями. Її основними характеристиками є ширина леза, його форма і можливість регулювання напряму. У переважній більшості випадків кромка є невід'ємною частиною конструкції різця. Вибір тієї чи іншої моделі залежить від типу робіт.

Головною відмінністю різців по дереву є їх розташування відносно заготовки:

• радіальні. Різець встановлюється перпендикулярно і призначений для робіт зі зняття великого обсягу деревини;
• тангенціальні. Обробка відбувається по дотичній, що дає можливість сформувати малюнок складної форми.

Останнє найчастіше використовується для тонкої обробки на автоматичних токарних лініях. Радіальні моделі по дереву найбільш поширені в механічних напівавтоматичних верстатах. Для виготовлення використовується сталь марок У8, У9, У10. Вона повинна бути загартована, так як для виконання спеціалізованих робіт в деяких випадках може знадобитися твердосплавная напайку.

При виборі певної моделі необхідно враховувати матеріал обробки. Тверді породи деревини призведуть до швидкого затуплення, що позначиться на якості подальшої обробки заготовки.

Види токарних різців по дереву

Існує безліч видів обробних інструментів, які мають відмінності за формою, матеріалом виготовлення і експлуатації. Виділяють кілька видів, що мають загальне призначення. Саме вони найчастіше використовуються в комплектації токарних верстатів. Для виготовлення різців особливої ​​форми необхідно правильно скласти технічну документацію.

Для виготовлення своїми руками рекомендується дотримуватися стандартних розмірів і конфігурацій. Залежно від виду обробки, різець по дереву може бути відрізний, підрізної, розточний і фасонний. Перші призначені для відрізання від конструкції невеликих прутків. За допомогою підрізних здійснюється формування уступів під кутом. Розточувальні необхідні для робіт з свердління отворів. Для того щоб зробити конструкцію нестандартної форми будуть потрібні фасонні різці. Найчастіше вони мають складну конфігурацію.

На малюнку вище вказані основні саморобні різці для токарного верстата по дереву в залежності від призначення.

1. Груба обробка. Має дві ріжучі кромки, що знаходяться під гострим кутом відносно один одного. На відміну від конструкцій напівкруглої форми вони більш безпечні в роботі.
2. Чистова обробка. Різець призначений для більш точного видалення невеликого обсягу дерева і формування гладкої поверхні. Можуть бути з правобічної або лівосторонньої заточуванням.
3. Фасонні. Мають напівкруглої формою ріжучі частини. Призначення - виготовлення нестандартних виробів.
4. Відрізний по дереву.
5. Расточной. У конструкції є невеликий уступ, за допомогою якого відбувається видалення стружки із зони обробки.
6. Точіння круглих виробів. Різець виготовляється з труби. Може бути зубчастої або гладкою форми в залежності від ступеня обробки.
7. Торцеве фасонне точіння.
8. З обмежувачем. Блок встановлюється на різець і регулює глибину обробки.

Крім цих конструкцій для токарних робіт по дереву може знадобитися додатковий інструмент, який також можна робити самостійно. Все залежить від вихідної деталі, типу деревини та його якості.

При постійній експлуатації рекомендується купувати інструменти зі спеціальних сортів сталі. Саморобні моделі не зможуть забезпечити належну якість виготовлення, будуть швидко затупляться. Це може зробити роботу незручною і неефективною.

Самостійне виготовлення різців по дереву

Держак для токарного верстата по дереву

Основна складність при виготовленні саморобних різців для робіт по дереву своїми руками полягає в правильному підборі заготовки. Крім вимог до твердості ріжучої кромки, слід продумати, як вона буде встановлюватися в державка. Цей компонент верстата необхідний для фіксації інструменту. Тому попередньо слід врахувати габаритні розміри.

Наступним моментом є вибір матеріалу заготовки для токарних робіт. В ідеалі для цього рекомендується використовувати інструментальну сталь. Однак її обробка в домашніх умовах утруднена через високий показник твердості. Тому часто використовують підручні матеріали, які після стадії попередньої обробки загартовують.

Виходячи з досвіду професійних домашніх майстрів, для виготовлення якісного різця своїми руками можна застосовувати такі заготовки:

• рашпілі або напилки. Найчастіше обробці піддаються вже зношені інструменти, які втратили свої первинні властивості. Потрібно проконтролювати, щоб матеріал не мав тріщин і істотних відколів;
• прутки арматурної сталі. Рекомендується вибирати моделі з квадратним перетином і вихідними розмірами, максимально близькими до заводських;
• автомобільні ресори. Головна складність полягає в первинній обробці - необхідно буде зробити прямокутну форму за допомогою автогену або зварювального апарату.

Альтернативним варіантом є виготовлення основного токарного корпусу з можливістю заміни різців. Але для цього потрібно передбачити монтажні елементи в конструкції. Під час роботи вони повинні витримувати максимальне навантаження, не зраджувати вихідного положення ріжучої кромки.

Після додання виробу потрібної форми виконується його первинна заточка. Потім ріжучу кромку необхідно загартувати. Для цього вона розігрівається до температури розжарення й опускається в машинне масло. Для формування твердої поверхні можна застосувати метод повільної гарту. По закінченню розігріву охолодження поверхні заготовки відбувається природним чином.

Щоб уникнути небезпечних ситуацій перевірку якості роботи саморобного інструменту слід проводити на м'яких породах дерева. Після невеликої обробки перевіряється збереження початкової геометрії різця.

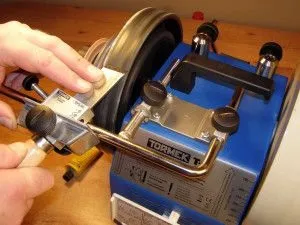

Заточка різців своїми руками

Остаточним етапом виготовлення є формування ріжучої частини інструменту по дереву. Для виконання цього типу робіт буде потрібно електричний наждак і кілька видів кіл.

Первинна заточка виконується ще до стадії загартовування. Це можна зробити за допомогою звичайних абразивних кіл. Після закінчення загартовування виконується обробка різця шліфувальною шкуркою. В процесі експлуатації лезо різців неминуче затупітся. При цьому вони можуть формувати невеликі відколи й нерівності. Їх необхідно прибрати.

Для цього слід виконати обробку за допомогою корундового кола. Зусилля на саморобні інструменти докладають невелике, так як загартована частина схильна до сколювання. Для збільшення терміну експлуатації фахівці рекомендують зробити кілька однотипних різців по дереву.
