Підпірні стінки присадибної ділянки

Присадибні - дачні і міські ділянки зі складним рельєфом, на горбистих, або яристих місцях створюють багато проблем, пов'язаних з розбиттям саду і плануванням красивого, зручного двору. Зазвичай в таких випадках, територію ділянки ділять на тераси, розташовані на різних рівнях.

Терасування ділянки: - це штучне формування укріплених горизонтальних площин - уступів або терас.

На кордоні між ними і зводять підпірні стінки. запобігають обвали і зсуви, а так само вимивання родючого шару землі. Все частіше опорні стіни виконують не тільки практичну, опорну функцію, а й стають гарним декоративним елементом, що прикрашає ділянку.

Підпірні стінки присадибної ділянки

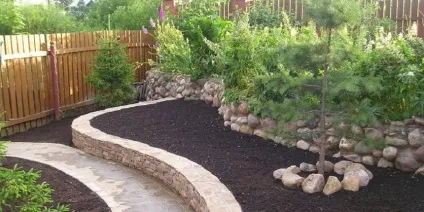

Останнім часом, все частіше невисокі, підпірні конструкції використовують і на рівних ділянках, виділяючи підняті частини двору або саду. Таке оформлення, надає присадибній ділянці рельєф і обсяг, роблячи його більш цікавим.

Розміри, конфігурація і вибір матеріалу підпірної стінки безпосередньо залежить від рельєфу ділянки, а так само його загального дизайну. Ці споруди, як і будь-які інші споруди на вашій присадибній ділянці, при зведенні вимагають дотримання певних будівельних норм. Від цього залежить їх зовнішній вигляд, а головне практичність і довговічність споруди.

Конструкції підпірних стін різноманітні і розраховуються на різну ступінь навантаження, але в незалежності від цілей і матеріалу складаються з трьох основних частин.

1. Тіло: це наземна частина конструкції, внутрішня сторона якої стикається з грунтом, оперізуючи і утримуючи собою височина, а лицьова частина стіни або тіла відкрита і може здійснювати декоративні функції.

2. Фундамент: - підземна частина споруди, компенсує тиск грунту на підпірну стіну, під його основу укладається дренажна подушка, з щебеню і піску (20 - 30 см.).

3. Водовідвід: - при будівництві підпірної стіни обов'язково слід передбачити спосіб відведення води, яка буде накопичуватися за внутрішньою поверхнею стіни.

Умови, при яких можна самостійно будувати підпірні стінки

Підпірна стіна: це складна і відповідальна інженерна конструкція, при будівництві якої слід враховувати багато факторів, краще довірити її зведення фахівцям. Але є умови, при яких допускається самостійний пристрій, цієї інженерної споруди.

Самостійне зведення допускається тільки на стійких грунтах: - глини, суглинки, супіски, щебінь, галька, гравій і т.п.
Рівень грунтових вод не повинен бути вище, ніж 1 метр, а в ідеалі не вище 1,5 метрів від поверхні землі.
Максимальна глибина промерзання грунту не повинна перевищувати 1,5 м.
Для наземної частини підпірної стінки теж є певне обмеження в їх самостійному будівництві. Висота стіни не повинна перевищувати 1,4 м.

Для зведення більш високого муру або при невідповідності, будь-яких інших показників слід звернутися до профільних фахівців. Так як великий тиск грунту або його рухливість вимагає спеціальних розрахунків для проектування опорного споруди.

Загальні рекомендації для самостійного будівництва всіх типів підпірних стін

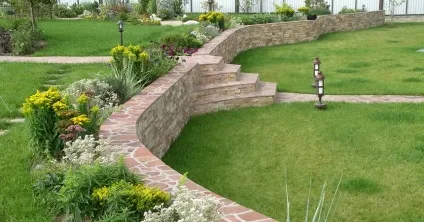

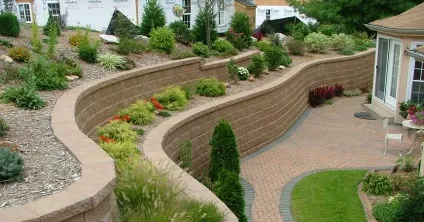

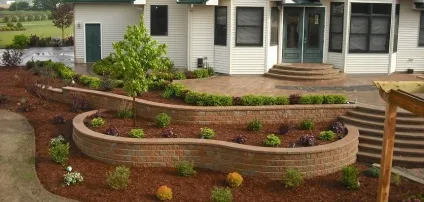

При будівництві опорного споруди необхідно враховувати, що криволінійна або ламана конфігурація (лінія) стіни, володіє більшою жорсткістю і витримує значно більше навантаження. При цьому не прямолінійний спорудження виглядає набагато цікавіше.

Товщина підпірної стінки

Мінімальна товщі за матеріалами: кам'яна кладка і бутобетон 0,6 м. Бетон 0,4 м. Залізобетон 0,1 м. Але для розрахунку параметрів тонких підпірних стін потрібен досвід, так як висока ймовірність перекидання.
Для самостійного будівництва більше підійде інший приклад розрахунку, де товщина тіла масивної підпірної стіни, безпосередньо залежить від висоти споруди і типу грунту.

Щільні глинисті грунту: - товщина підпірної стіни 1/4 її висоти.
Грунт середньої щільності: - товщина підпірної стіни 1/3 її висоти.
Пухкий грунт: - товщина масивної підпірної стіни 1/2 її висоти.

Фундамент підпірної стінки

Для будівництва не великих підпірних стін, висотою менше 30 см. Фундамент не потрібно, тільки не велика заглиблення в грунт. Така опора встановлюється на піщано-гравійну подушку, що запобігає негативний вплив спучування грунту в зимовий період.

Підпірна стінка висотою більше 30 см. Потребує фундаменті, розміри якого залежать від грунту, на якому ведеться будівництво і конструкції самої стіни. Для самостійного будівництва, глибину фундаменту можна розрахувати наступним чином.

Щільні глинисті грунти: - глибина фундаменту 1/4 висоти стіни.
Грунти середньої щільності: - глибина фундаменту 1/3 висоти стіни.
М'які, пухкі грунту: глибина фундаменту 1/2 висоти стіни.

Дренаж підпірної стінки

Як правило, незалежно від висоти, форми і матеріалу за підпірною стіною збирається велика кількість вологи, що призводить до застійного перезволоження, що знижує міцність і стійкість конструкції. Щоб уникнути цих проблем необхідна організація водовідведення та дренажу.

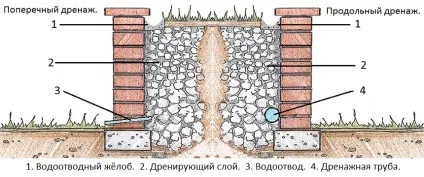

Для відведення води з-за підпірної конструкції використовують три види дренажу: поперечний, поздовжній або комбінований.

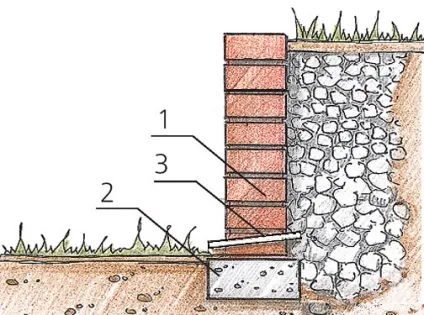

Для кращого відведення води, між стіною і грунтом облаштовують дренуючих шар з фракційних матеріалів: гравій, щебінь, бита цегла, товщина шару від 10 см. Цей шар безперешкодно пропускає воду до водостічних отворів.

Поздовжній дренаж: це більш складна система відводу води. Уздовж всієї стіни на рівні фундаменту укладається дренажна труба, загорнута в геотекстиль. Це може бути як спеціалізована дренажна гофрована труба, так і звичайна пластикова або асбоцементная труба Ø 100 - 150мм з перфорацією. У цьому варіанті відведення води, так само необхідний дренуючих шар, тільки тут ще можна використовувати і крупнозернистий пісок.

Вода, проходячи дренуючих шар, вбирається геотекстилем і потрапляє через отвори в трубу, якою відводиться за межі тераси. Так само геотекстиль перешкоджає проникненню в дренажну трубу піску або грунту, оберігаючи систему від замулення.

Ще один важливий момент, пов'язаний з руйнівною дією води.

Щоб запобігти руйнуванню кладки в монолітно складених стінах, необхідна установка козирка, для запобігання попадання атмосферної вологи в шви кладки. Ця волога, при замерзанні в зимовий період веде її до руйнування шва. На ділянках з косогором, для відводу атмосферних вод через тильній грані стіни, роблять водовідвідний жолоб

Кожен вживаний матеріал для зведення підпірних стін, по-своєму впливає на їх механічні якості, і має різний декоративний вигляд, а відповідно впливає на загальне сприйняття, ділянки в цілому.

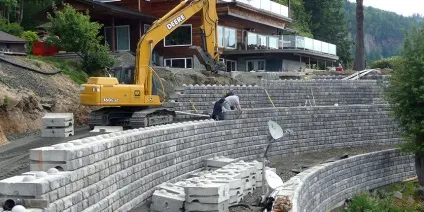

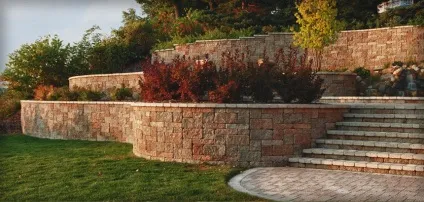

Це найбільш часто зустрічається матеріал у виготовленні високих захисних споруд. Надійність і висока міцність будматеріалу є головною причиною його масового використання. Тут є кілька варіантів зведення стін: методом заливки в опалубку або придбати повністю готові модулі стіни або ж окремі блоки.

Але є в них і свій мінус, виглядають вони одноманітно. Тому і намагаються декорувати їх різними матеріалами (диким каменем, галькою, керамічною плиткою і т.п.), а так само декоративними рослинами. На стінах чудово виглядають різноманітні ліани (кампсис, плющ, дівочий виноград, гліцинія і т.п.), або вставки з вмуровані квіткових горщиків, з ампельними рослинами.

Вимоги до матеріалів: тонкостінні, монолітні, залізобетонні конструкції виконуються з бетону марок В10 - В15, а ось збірні конструкції, повинні бути виконані з бетону В15 - В30.

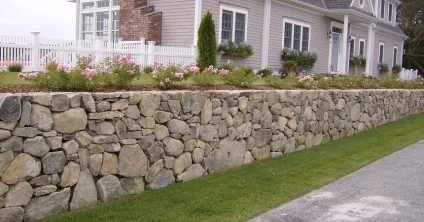

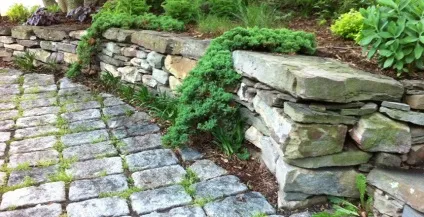

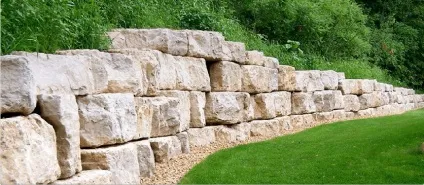

Технологія зведення підпірних стінок з природного каменю найбільш трудомістка і складна через вимушену підгонки будівельних елементів. Але має позитивну сторону: кам'яна кладка - досить декоративна і служить ефектним прикрасою присадибної ділянки.

Вимоги до матеріалів: для кладки застосовується бут, відповідний марки не нижче М150, розчин для кладки не нижче, ніж марка М50.

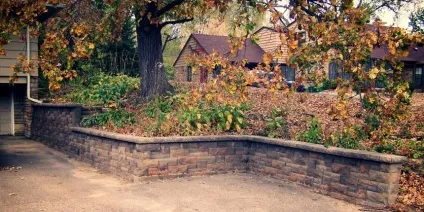

Цегла, так само досить поширений будівельний матеріал в зведенні підпірних стін. Хороша цегляна кладка, з якісних матеріалів не поступається по міцності і декоративності кам'яної.

У проектуванні опорних споруд з цегли, є величезна перевага, так як, це стандартний будматеріал на нього є готові розрахункові таблиці, де під кожен розмір стіни, вказується кількість рядів цегли, і схема їх укладання, та й ще повний розрахунок витратних матеріалів.

Вимоги до матеріалів: в кладці використовується - добре обпалений повнотіла цегла марки не нижче М200, застосування силікатної або саману не допускається. Розчин для кладки не нижче марки М25, при вологих ґрунтах, не нижче М50.

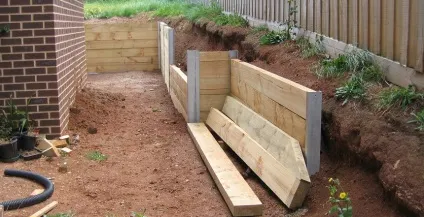

Є ще ряд матеріалів, з яких зводять підпірні стінки. але їх використання в основному обумовлено регіонами, де того чи іншого матеріалу в надлишку. Це такі матеріали як дерево: дуже чутливе до вологи і вимагає максимального захисту від зовнішнього середовища, бутобетон: зазвичай застосовується в регіонах, багатих на бутовий камінь - плоский камінь, а в деяких регіонах використовується і піщаник.

Гідроізоляція підпірних стін
З боку грунту, поверхню підпірного споруди вимагає гідроізоляції, її не вимагає тільки підошва фундаменту. Як гідроізоляційний шару використовують - руберойд або толь. Листи, яких наклеюються в один, два шари на гарячу бітумну мастику. Останнім часом, для цих цілей стали використовувати різні синтетичні гідроізоляційні матеріали. Єдиний матеріал, який може обійтися без гідроізоляції - це природний камінь.
