Як перевірити термистор

Терморезистор діляться на два види: позистора і термістори. Всі вони змінюють свій опір в залежності від їх температури. У позисторов опір збільшується в залежності від температури, а у термісторів, навпаки - зменшується. Терморезистор знаходять своє застосування в багатьох вузлах різної техніки і апаратури, починаючи від датчиків температури, закінчуючи обмежувачами пускових струмів в енергозберігаючих лампах, блоках харчування або двигунах.

Як перевірити термистор мультиметром?

Якщо є підозра, що термістор несправний, а його візуальний огляд не виявив різних почернений, відколів і т.п. тоді можна приступити до перевірки термистора мультиметром.

Для перевірки використовуємо NTC термістор 10S050M. 5 Ом, 4 А, зі старого блоку живлення комп'ютера.

Перед початком перевірки, мультиметр переводимо в режим вимірювання опору.
Також необхідно вибрати діапазон вимірювань в залежності від особливостей перевіряється термистора.

При кімнатній температурі термістор покаже опір вказане виробником, в даному випадку воно становить 5,1 Ом.

Наступним кроком стане нагрівання термістора і відстеження зміни його опору.

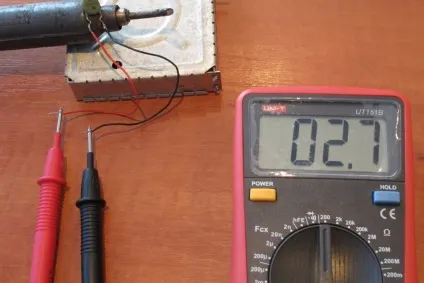

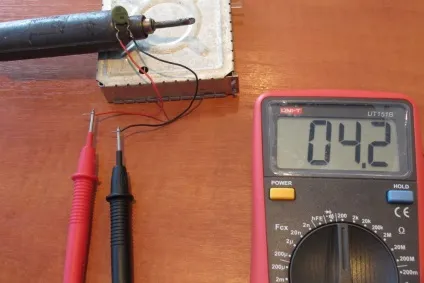

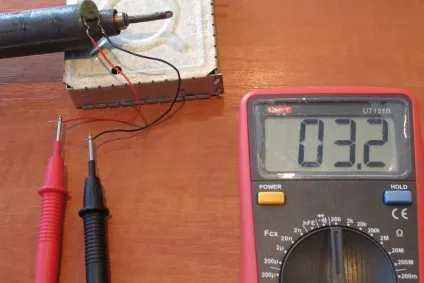

Для нагріву використовується старий радянський паяльник на 90Вт, який нагрівається дуже повільно і дасть можливість візуально відстежити зміни опору термістора (зміни опору становлять від 4,2 Ом до 2,7 Ом).

У нашому випадку піддослідний термистор працює цілком справно, його опір зменшується одночасно з нагріванням паяльника.

При монтажі на платах необхідно враховувати особливість термисторов - вони нагріваються, і їх необхідно розміщувати подалі від термочутливих радіодеталей.
