Різці для обробки торців і уступів

Глава VIII ОБРОБКА торцевих поверхонь

Торці і уступи обробляють підрізним, прохідним відігнутим або прохідним завзятим різцями.

Мал. 73. Підрізна різці:

а - для обробки зовнішніх торців, б - для роботи з поздовжньою в поперечної подачами

Підрізної торцевий різець (рис. 73, а) призначений для обробки зовнішніх торцевих поверхонь. При підрізання торця подача різця здійснюється перпендикулярно осі оброблюваної деталі. Підрізної торцевий різець (рис. 73, б) дозволяє обробляти різні торці і інші поверхні, застосовуючи поздовжню і поперечну подачу.

Підрізні різці виготовляють з пластинками з швидкорізальних сталей і твердих сплавів. Головний задній кут α = 10-15 °, передній кут вибирають в залежності від оброблюваного матеріалу.

Мал. 74. Прохідний відігнутий різець

Прохідним відігнутим різцем (рис. 74) можна виконувати підрізання торця при поперечної подачі і обточування - при переміщенні з поздовжньою подачею.

Мал. 75. Прохідний завзятий різець

Прохідним завзятим різцем (рис. 75) можна підрізати торці і обточувати уступи при поздовжньої подачі.

Різці для підрізання торців повинні встановлюватися точно по осі деталі, інакше на торці деталі залишається виступ. При великому діаметрі торцевої поверхні припуск знімають з поперечною подачею в кілька проходів.

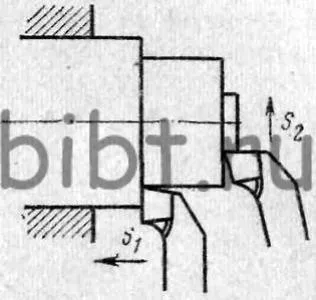

Мал. 76. Робота прохідним завзятим різцем

Уступи більше 2-3 мм підрізають прохідними різцями в кілька прийомів. Уступ утворюється при поздовжньої подачі різця s1, а потім при поперечної подачі s2 підрізає (рис. 76).
